Bản vẽ nhà hàng 15x20m khung thép tiền chế – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà hàng
Bản vẽ này là thiết kế nhà hàng với kết cấu khung thép tiền chế, có kích thước 15x20m. Hồ sơ tập trung mô tả kết cấu khung thép và kiến trúc nhà xưởng phục vụ cho mục đích kinh doanh nhà hàng. Thiết kế cho thấy công trình dạng nhà xưởng, phù hợp cho việc xây dựng nhanh và hiệu quả.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 15x20m |
| Loại công trình | Nhà hàng (nhà xưởng khung thép tiền chế) |
| Hạng mục bản vẽ | Kiến trúc, kết cấu khung thép |
| Định dạng | AutoCAD, PDF |
Bộ bản vẽ gồm những gì
Bộ hồ sơ gồm 2 tệp chính: bản vẽ định dạng AutoCAD (.dwg) và bản PDF tham khảo. Trong đó có chi tiết kiến trúc và kết cấu khung thép tiền chế của nhà hàng. Ngoài ra có hai hình ảnh xem trước thể hiện góc nhìn tổng thể và mặt bằng của công trình. Bộ bản vẽ phù hợp để mở bằng phần mềm AutoCAD và xem dưới định dạng PDF thông dụng.
Phù hợp với ai
- Chủ đầu tư và đơn vị thi công tham khảo phương án thiết kế nhà hàng khung thép tiền chế.
- Kỹ sư kết cấu, kiến trúc sư triển khai và hiệu chỉnh hồ sơ kỹ thuật thi công.
- Sinh viên ngành xây dựng, kiến trúc học tập về thiết kế nhà xưởng kết cấu thép.
Lưu ý khi sử dụng bản vẽ
- Trước thi công cần khảo sát hiện trạng đất và điều chỉnh theo quy hoạch hoặc giấy phép xây dựng địa phương.
- Cần kỹ sư có chứng chỉ xác nhận thiết kế kiểm tra lại kết cấu khung thép và móng cho phù hợp.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải tài liệu và tham khảo thêm các bộ bản vẽ cùng chủ đề tại Hồ sơ xây dựng để tiết kiệm chi phí và thời gian.

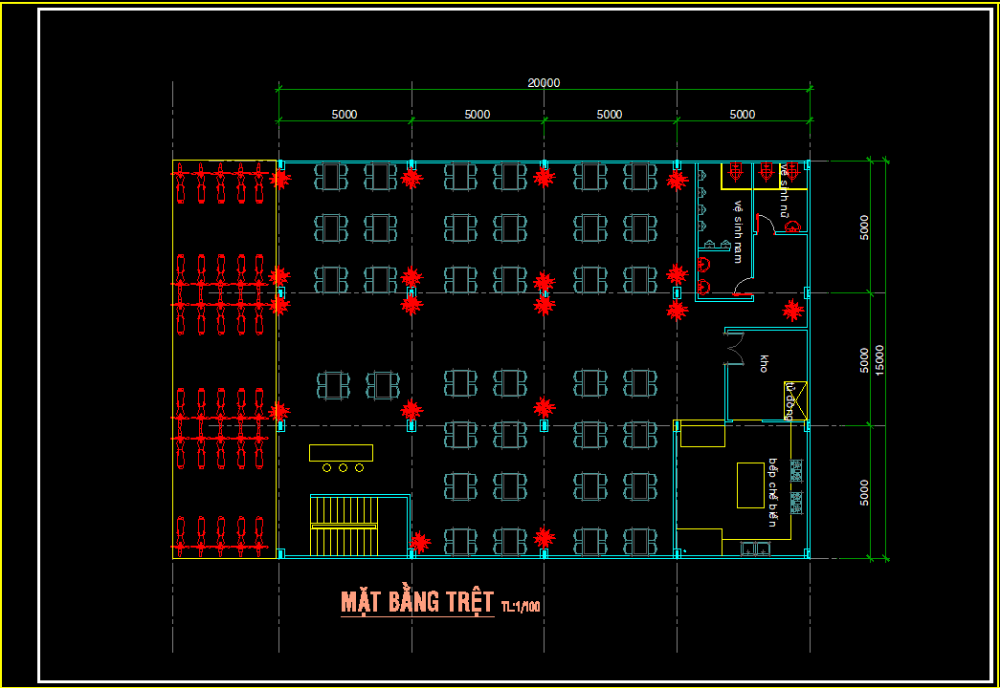

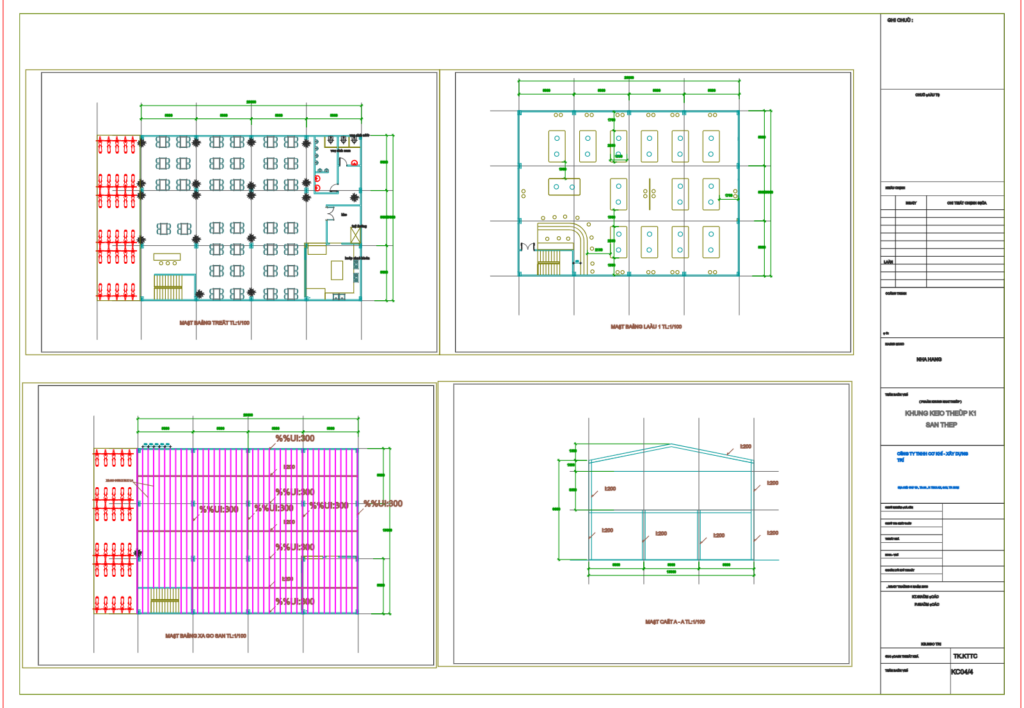

Hình ảnh xem trước
