Bản vẽ nhà xưởng 1 tầng hoàn thiện 20x120m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bạn đang tham khảo bản vẽ nhà xưởng 1 tầng với kích thước 20x120m hoàn thiện, thiết kế theo phương án khung thép tiền chế. Đây là hồ sơ kỹ thuật bao gồm phần kiến trúc và kết cấu phù hợp cho các đơn vị thi công, kỹ sư triển khai và chủ đầu tư tham khảo.
| Hạng mục | Thông số |
|---|---|
| Số tầng | 1 tầng |
| Kích thước nền | 20x120m |
| Loại công trình | Nhà xưởng tiền chế |
| Phần mềm mở | AutoCAD |
Bộ bản vẽ gồm những gì
Bộ tài liệu gồm 2 file chính định dạng CAD và PDF, bao gồm:
- Bản vẽ kiến trúc với mặt bằng, chi tiết tổng thể bố trí nhà xưởng
- Bản vẽ kết cấu khung thép tiền chế hoàn chỉnh, chi tiết móng và kết cấu khung chính

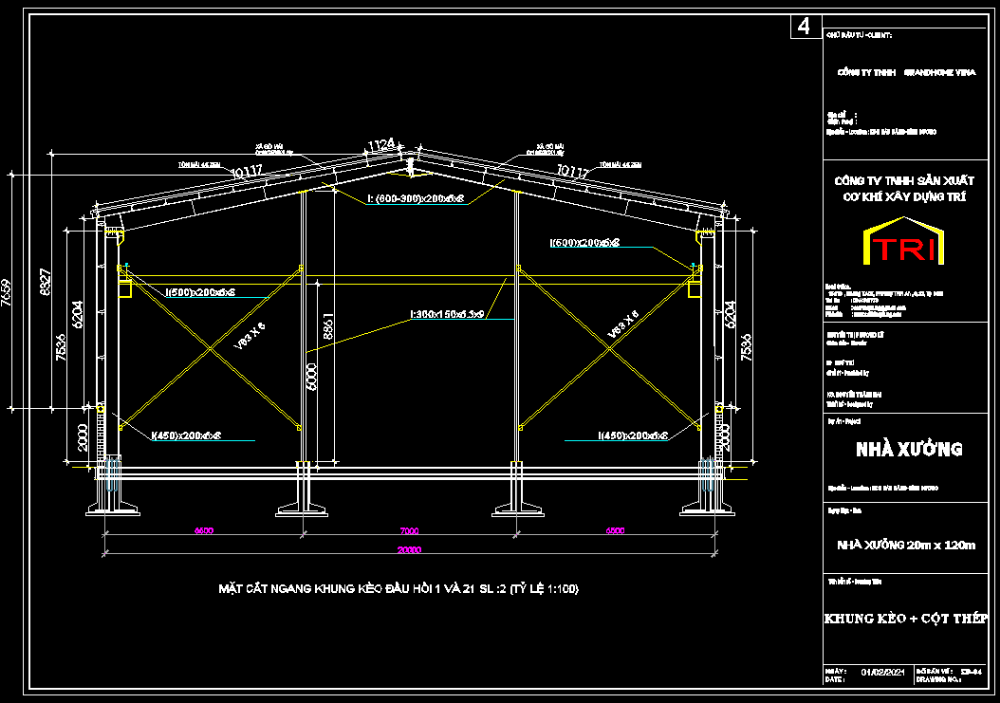

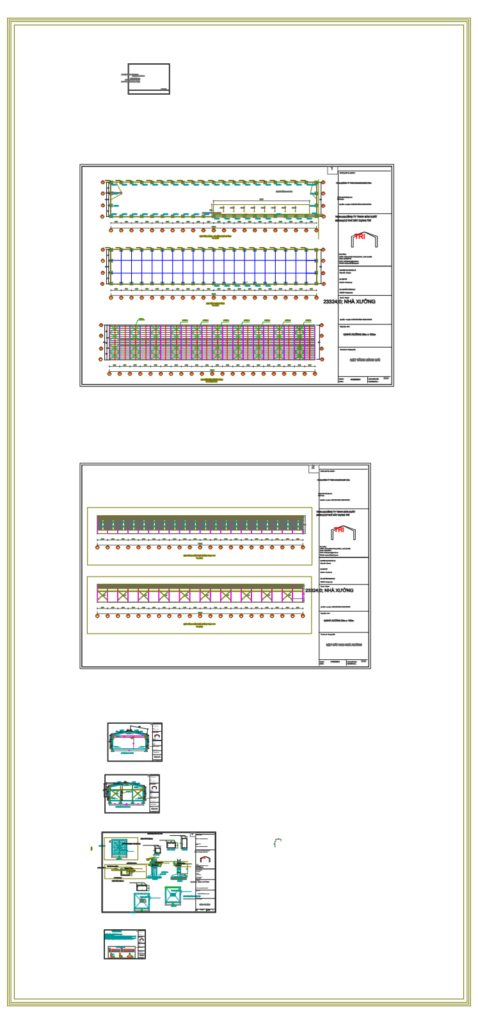

- File ảnh xem trước mô tả tổng thể và góc nhìn bản vẽ
Hồ sơ được cung cấp dưới định dạng AutoCAD (.dwg) và PDF, thuận tiện cho việc mở và in ấn.
Phù hợp với ai
- Đơn vị tư vấn, kỹ sư thiết kế thi công nhà xưởng cần tài liệu triển khai chi tiết
- Chủ đầu tư muốn tham khảo mẫu thiết kế nhà xưởng kết cấu thép với kích thước chuẩn
- Sinh viên ngành xây dựng, kiến trúc, kỹ thuật công trình có nhu cầu nghiên cứu mẫu bản vẽ thực tế
Lưu ý khi sử dụng bản vẽ
- Khảo sát hiện trạng thực tế đất xây dựng trước khi áp dụng thiết kế
- Điều chỉnh và bổ sung theo quy hoạch và giấy phép xây dựng của địa phương
- Yêu cầu kỹ sư có chứng chỉ giám sát kiểm tra và tính toán lại kết cấu móng trước thi công
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành
Bạn hãy bấm nút DOWNLOAD NGAY để nhận tài liệu và tham khảo thêm các bộ bản vẽ cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và thời gian.
