Bản vẽ nhà xưởng 1 tầng khung thép tiền chế 20x50m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bộ bản vẽ này cung cấp hồ sơ thiết kế chi tiết cho nhà xưởng 1 tầng với kết cấu khung thép tiền chế, kích thước 20x50m. Đây là mô hình nhà xưởng đã hoàn thiện, phục vụ cho nhu cầu thi công xây dựng công trình quy mô vừa đến lớn với phương án khung thép chắc chắn và tối ưu.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng |
| Kết cấu | Khung thép tiền chế |
| Kích thước | 20x50m |
| Số tầng | 1 tầng |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
Bộ bản vẽ gồm những gì
- Bản vẽ kiến trúc bao gồm mặt bằng và phối cảnh, thể hiện hình ảnh tổng thể công trình.
- Bản vẽ kết cấu chi tiết khung thép tiền chế, móng và các chi tiết liên quan đến kết cấu chịu lực.
- Tổng số file chính gồm 2 file: một file CAD (.dwg) và một file PDF tiện lợi cho việc xem và chỉnh sửa.
Phù hợp với ai
Bộ hồ sơ này rất phù hợp cho kỹ sư kết cấu, kiến trúc sư triển khai thi công nhà xưởng, đơn vị xây dựng và các nhà thầu cần phương án tham khảo chuẩn chỉ. Ngoài ra, các chủ đầu tư muốn hiểu rõ hơn về cấu trúc công trình cũng có thể tham khảo tài liệu. Sinh viên chuyên ngành xây dựng có thể dùng bộ bản vẽ này làm tài liệu học, nghiên cứu về nhà xưởng và kết cấu thép tiền chế.
Lưu ý khi sử dụng bản vẽ
- Khảo sát kỹ hiện trạng khu đất và điều kiện thi công thực tế trước khi áp dụng bản vẽ xây dựng.
- Phải điều chỉnh thiết kế phù hợp với quy hoạch và giấy phép xây dựng của địa phương.
- Kỹ sư có chứng chỉ cần kiểm tra kỹ phần kết cấu và móng để đảm bảo phù hợp với điều kiện thi công cụ thể tại công trình.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để lấy bộ bản vẽ, đồng thời khám phá thêm các bộ tài liệu liên quan tại Hồ sơ xây dựng giúp tiết kiệm thời gian và công sức triển khai.

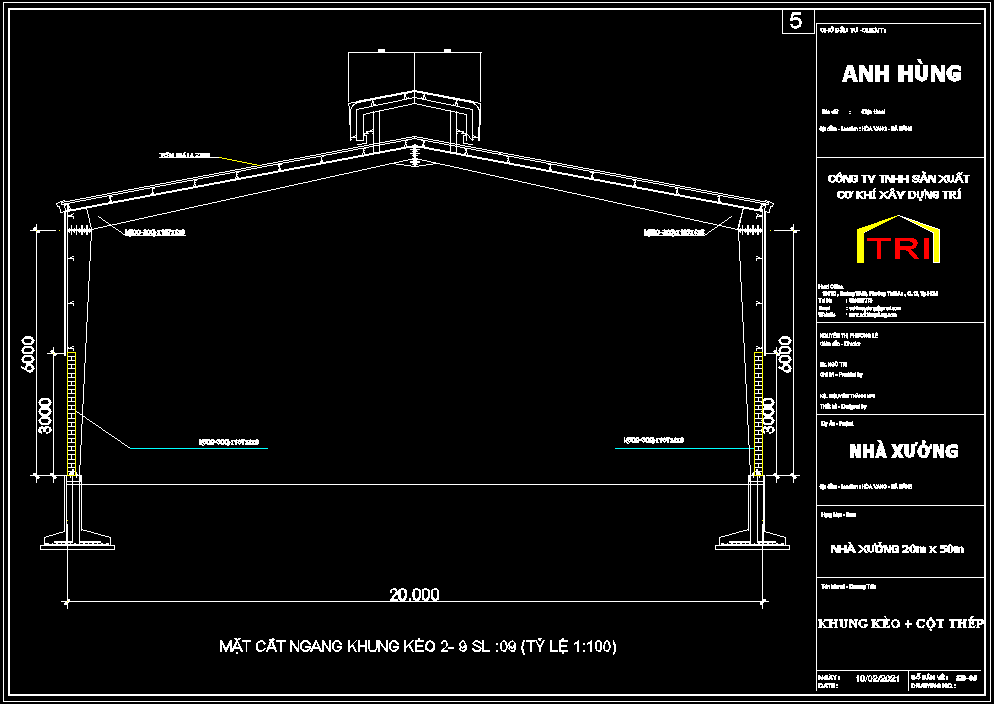

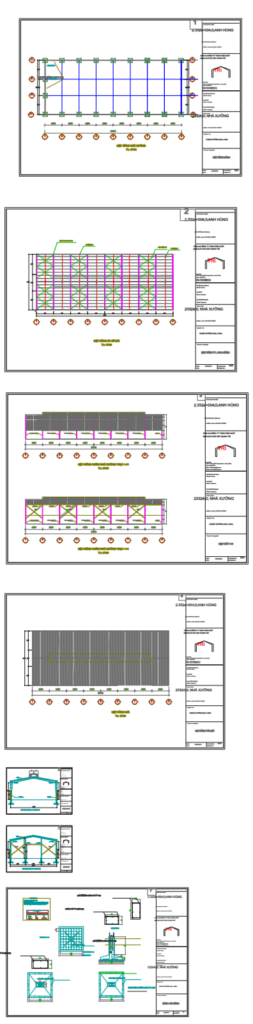

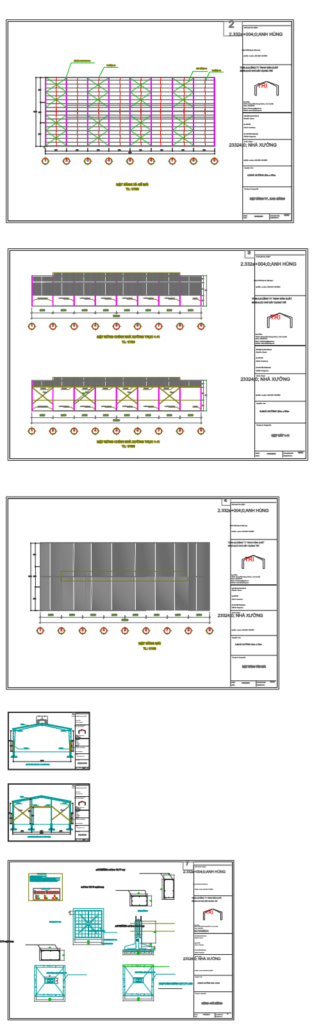

Hình ảnh xem trước
