Tổng quan mẫu nhà xưởng

Bản vẽ nhà xưởng 1 tầng khung thép với kích thước 61x82m, thiết kế phù hợp cho các dự án sản xuất, kho bãi hoặc nhà công nghiệp khác. Hồ sơ gồm phần kiến trúc tổng thể và kết cấu khung thép đảm bảo khả năng thi công nhanh chóng, bền vững với chi phí hợp lý.

Bộ bản vẽ gồm những gì

Hồ sơ bao gồm các file chi tiết về kiến trúc và kết cấu. Phần kiến trúc thể hiện mặt bằng tổng thể, các chi tiết liên quan đến thiết kế ngoài và trong khu nhà xưởng. Phần kết cấu mô tả chi tiết khung thép đảm bảo kỹ thuật thi công và an toàn công trình. Tổng cộng có 2 file chính gồm bản vẽ CAD (.dwg) và bản vẽ PDF, phù hợp mở bằng các phần mềm chuyên dụng hỗ trợ chỉnh sửa và xem.

Phù hợp với ai

Bộ bản vẽ này là tài liệu tham khảo cần thiết dành cho các kỹ sư kết cấu, kiến trúc sư chuyên về thiết kế công nghiệp, cùng nhà thầu thi công nhà xưởng, nhà thép tiền chế. Đồng thời, chủ đầu tư có nhu cầu tìm hiểu phương án thiết kế kiến trúc và kết cấu cho công trình quy mô cũng sẽ thu được thông tin hữu ích.

Lưu ý khi sử dụng bản vẽ

• Quý vị nên tiến hành khảo sát kỹ lưỡng hiện trạng khu đất trước khi áp dụng bản vẽ vào thi công.
• Bản vẽ cần được điều chỉnh phù hợp với các quy hoạch và giấy phép xây dựng của địa phương.
• Kỹ sư có chuyên môn nên rà soát, đánh giá lại phần kết cấu và móng để đảm bảo an toàn thi công.
• Tài liệu được soạn theo các quy định hiện hành tại thời điểm lập; trong quá trình sử dụng, cần đối chiếu và cập nhật theo các văn bản pháp luật mới nhất.

Bạn hãy bấm nút DOWNLOAD NGAY để sở hữu bộ bản vẽ này. Đừng quên tham khảo các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và thời gian chuẩn bị hồ sơ cho công trình.

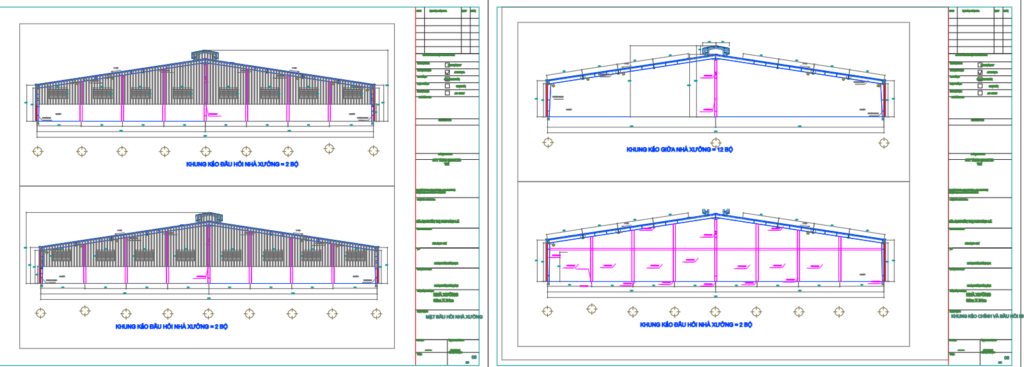

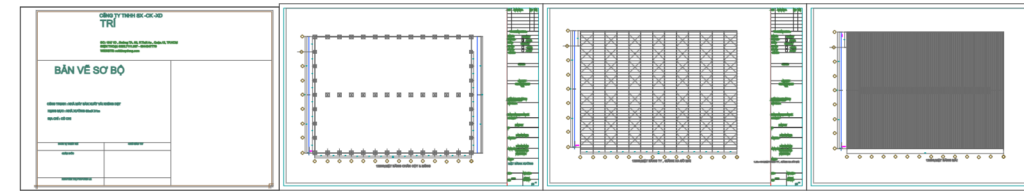

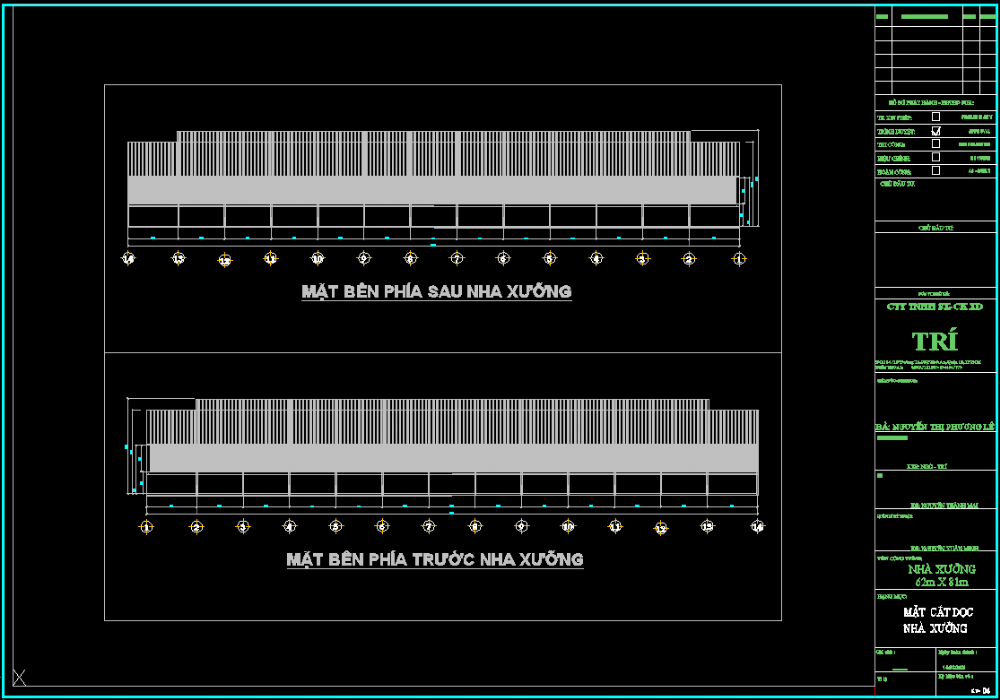

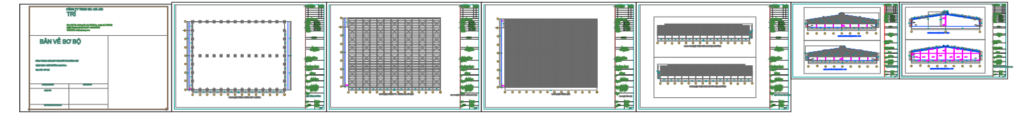

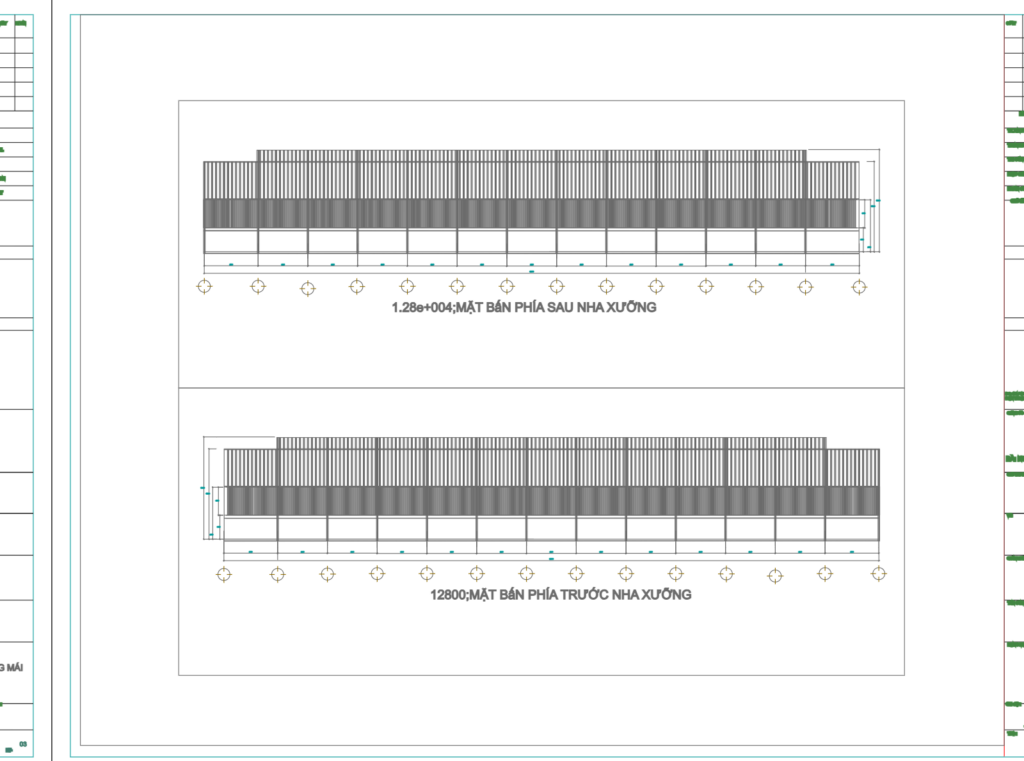

Hình ảnh xem trước
