Bản vẽ nhà xưởng 12x80m khung thép tiền chế – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ thiết kế nhà xưởng có kích thước 12x80m, dạng nhà thép tiền chế, được thiết kế tập trung cho mục đích sản xuất hoặc kho bãi. Hồ sơ bao gồm kiến trúc và kết cấu khung thép phù hợp cho đơn vị thi công tham khảo trực tiếp.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng khung thép tiền chế |
| Kích thước | 12x80m |
| Số tầng | 1 tầng |
Bộ bản vẽ gồm những gì
Bộ bản vẽ bao gồm file DWG, sử dụng phần mềm AutoCAD để mở và chỉnh sửa. Hồ sơ cung cấp đầy đủ các bản vẽ kiến trúc gồm mặt bằng, mặt đứng, mặt cắt và kết cấu khung thép chi tiết. Không bao gồm phần điện nước hay dự toán.
Phù hợp với ai
- Nhà thầu thi công và kỹ sư thiết kế cần tham khảo phương án thi công nhà xưởng khung thép.
- Chủ đầu tư muốn có tài liệu tham khảo về quy mô và kết cấu nhà xưởng để chuẩn bị đầu tư.
- Sinh viên, học viên ngành xây dựng hoặc kiến trúc cần tài liệu thực hành về nhà xưởng tiền chế.
Lưu ý khi sử dụng bản vẽ
- Trước khi triển khai thi công, cần khảo sát hiện trạng đất xây dựng thực tế để đối chiếu và điều chỉnh bản vẽ phù hợp.
- Phải kiểm tra điều kiện quy hoạch, giấy phép xây dựng địa phương để đảm bảo hồ sơ phù hợp pháp luật.
- Kỹ sư có chứng chỉ chuyên môn cần rà soát, hiệu chỉnh kết cấu móng và khung thép theo điều kiện địa chất cụ thể trước khi thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn vui lòng bấm nút DOWNLOAD NGAY để nhận bản vẽ, đồng thời có thể tham khảo thêm các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm thời gian.

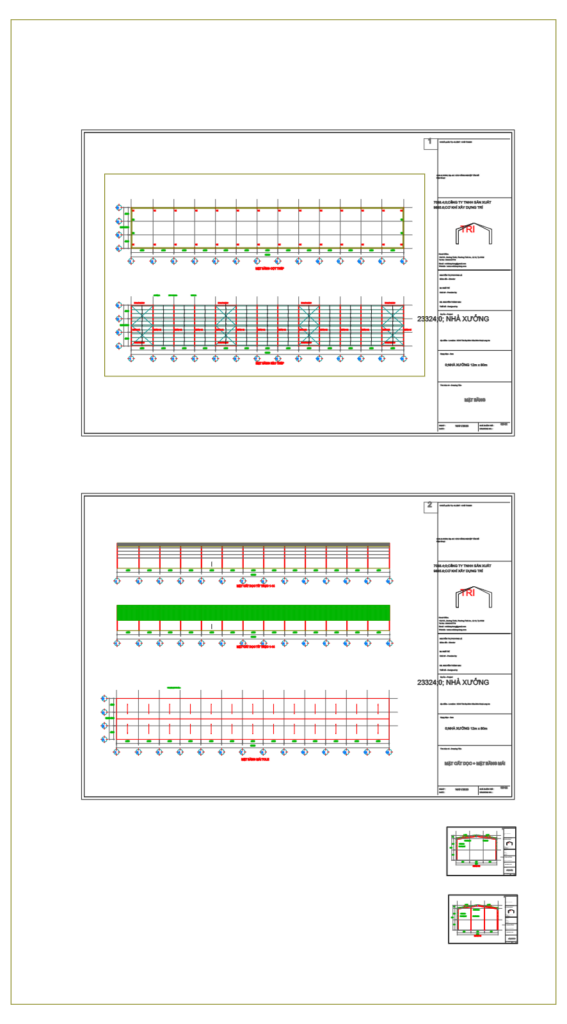

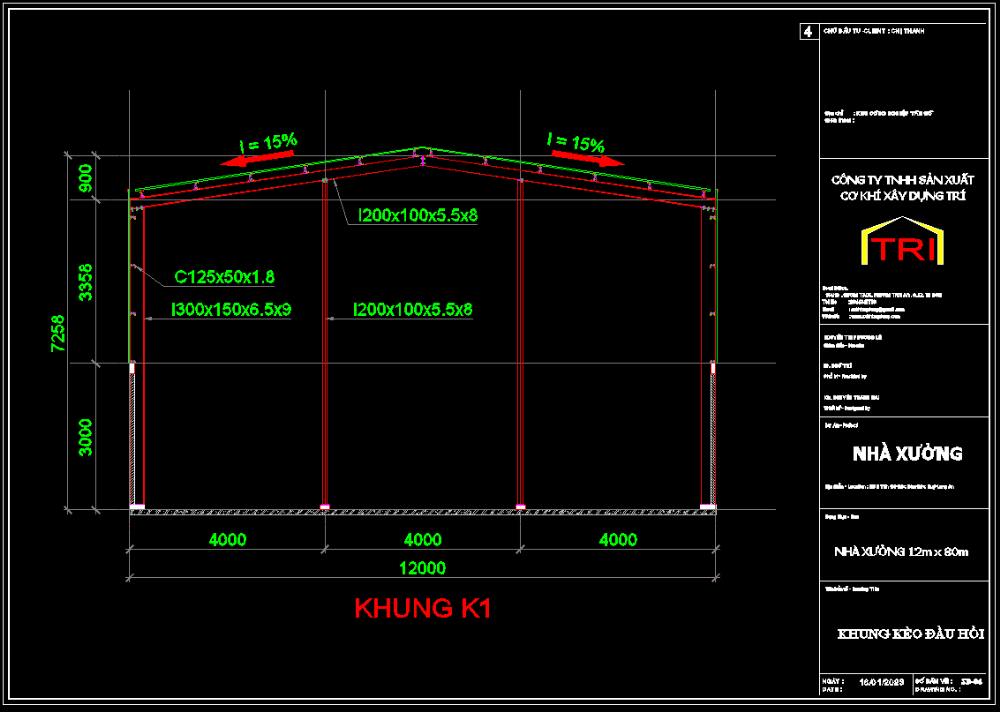

Hình ảnh xem trước
