Bản vẽ nhà xưởng 20x120m có cầu trục hoàn thiện – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bộ bản vẽ này dành cho nhà xưởng quy mô kích thước 20x120m có cầu trục, thiết kế hoàn thiện với hạng mục kiến trúc và kết cấu. Công trình nhà xưởng thép tiền chế, phù hợp triển khai thi công sản xuất, cơ khí – xây dựng.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 20x120m |
| Cầu trục | Có |
| Loại công trình | Nhà xưởng thép tiền chế hoàn thiện |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
Bộ bản vẽ gồm những gì
- File CAD bản vẽ kiến trúc và kết cấu nhà xưởng khung thép
- File PDF tổng hợp bản vẽ hoàn thiện thuận tiện in ấn và xem nhanh

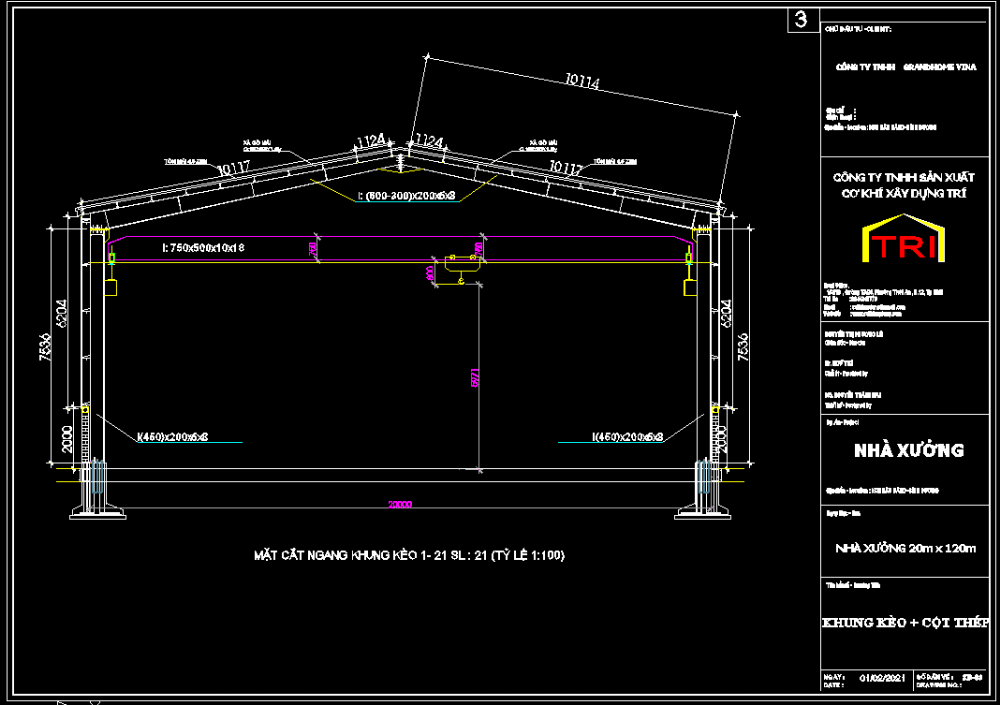

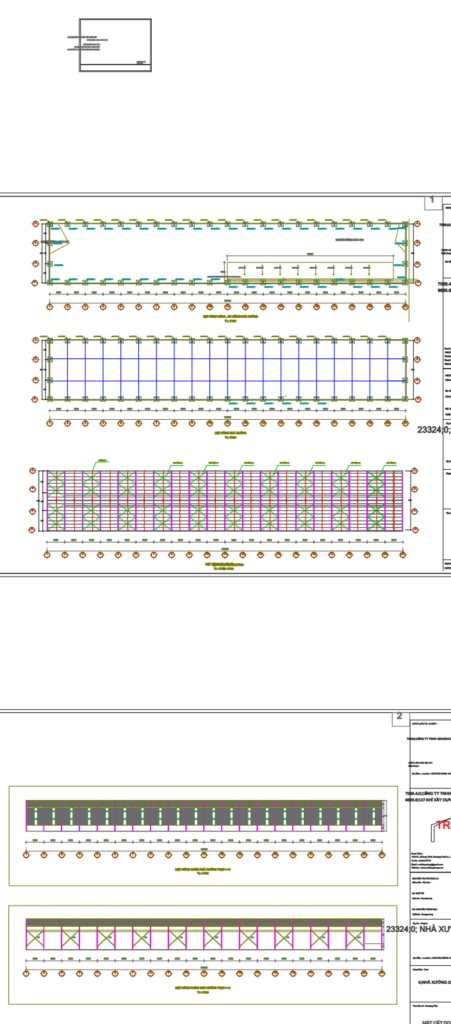

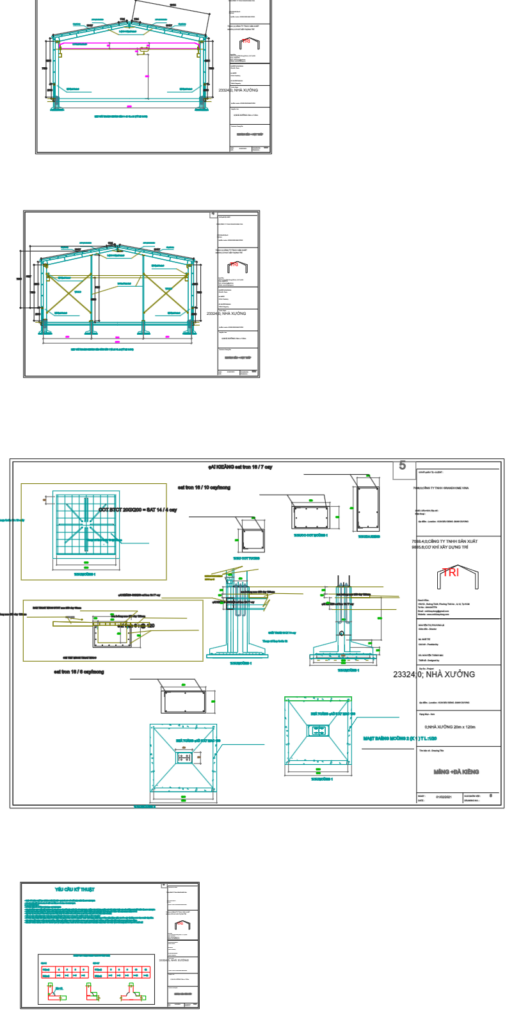

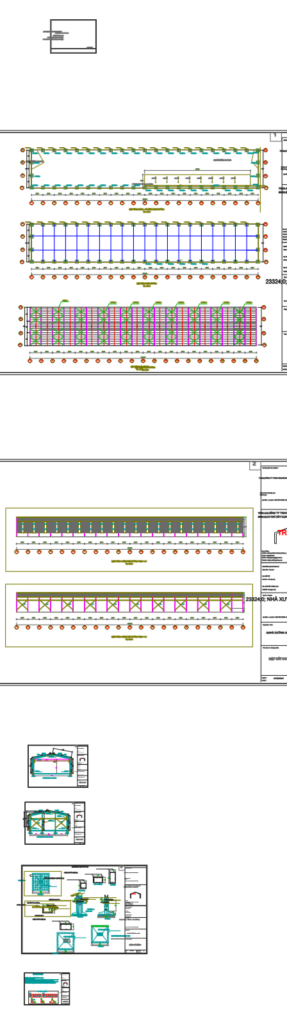

- Bản vẽ thể hiện chi tiết mặt bằng, mặt cắt, hình khung kết cấu thép, chi tiết cấu kiện
Phù hợp với ai
Bộ bản vẽ này rất phù hợp để chủ đầu tư tham khảo phương án xây dựng nhà xưởng kích thước lớn có cầu trục. Đồng thời, kỹ sư thiết kế, kiến trúc sư, nhà thầu thi công cũng có thể dùng để triển khai chi tiết và thi công xây dựng.
Lưu ý khi sử dụng bản vẽ
- Khảo sát thực trạng địa điểm xây dựng để điều chỉnh bản vẽ phù hợp với hiện trạng đất và quy hoạch địa phương
- Cần hiệu chỉnh, tính toán lại phần kết cấu móng, khung thép bởi kỹ sư có thẩm quyền trước khi thi công
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành
Bạn hãy bấm nút DOWNLOAD NGAY để tải tài liệu này và xem thêm các combo, bộ tài liệu liên quan trên Hồ sơ xây dựng để tiết kiệm hơn.
