Bản vẽ nhà xưởng khung thép 1 tầng 61x82m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bộ bản vẽ thiết kế nhà xưởng khung thép tiền chế dạng 1 tầng với kích thước 61x82m, cung cấp giải pháp bố trí mặt bằng và kết cấu phù hợp công trình công nghiệp quy mô lớn. Hồ sơ bao gồm thiết kế kiến trúc và kết cấu khung thép toàn diện, hỗ trợ phục vụ thi công xây dựng nhà xưởng sản xuất, chế tạo cơ khí hoặc sử dụng làm kho bảo quản.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 61x82m |
| Số tầng | 1 tầng |
| Loại công trình | Nhà xưởng khung thép |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
| Định dạng | File CAD (DWG) |
Bộ bản vẽ gồm những gì
Bộ hồ sơ bao gồm các bản vẽ kiến trúc chi tiết thể hiện mặt bằng, mặt đứng, mặt cắt của nhà xưởng, giúp hiểu rõ công năng và không gian sử dụng. Ngoài ra còn có bản vẽ kết cấu khung thép tiền chế, chi tiết móng và các kết cấu chịu lực chủ yếu cho công trình. Hồ sơ được cung cấp dưới định dạng DWG, tương thích với phần mềm AutoCAD để xem, chỉnh sửa và triển khai thi công.
Phù hợp với ai
- Kỹ sư, kiến trúc sư triển khai thiết kế và thi công nhà xưởng khung thép.
- Chủ đầu tư, nhà thầu cần hồ sơ làm cơ sở kỹ thuật, tham khảo phương án xây dựng.
- Học viên, sinh viên ngành xây dựng và kiến trúc muốn nghiên cứu mẫu thiết kế nhà xưởng quy mô lớn.
Lưu ý khi sử dụng bản vẽ
Khảo sát hiện trạng đất khu vực thi công là cần thiết để điều chỉnh kích thước và vị trí công trình phù hợp quy hoạch địa phương. Trước khi khởi công, kỹ sư có chứng chỉ chuyên môn cần kiểm tra lại kết cấu và móng, xác nhận phù hợp với tải trọng và tiêu chuẩn xây dựng hiện hành. Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ này, đồng thời tham khảo thêm các combo, bộ tài liệu liên quan trên Hồ sơ xây dựng nhằm tiết kiệm chi phí và thời gian chuẩn bị hồ sơ.

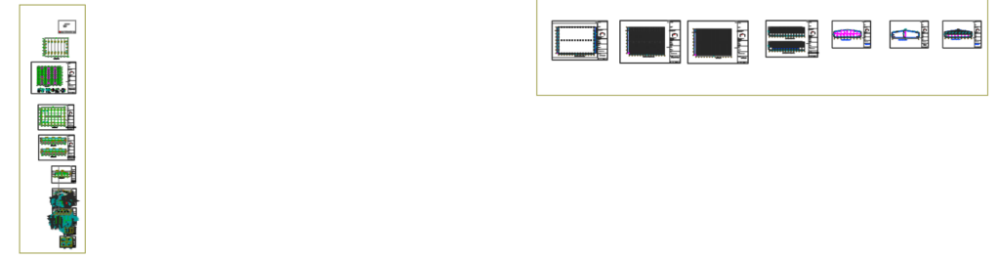

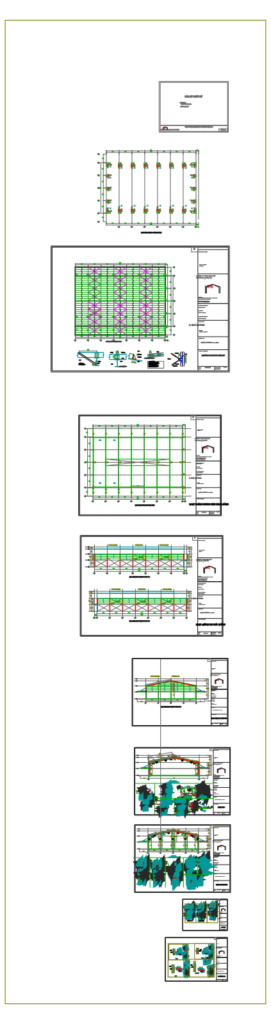

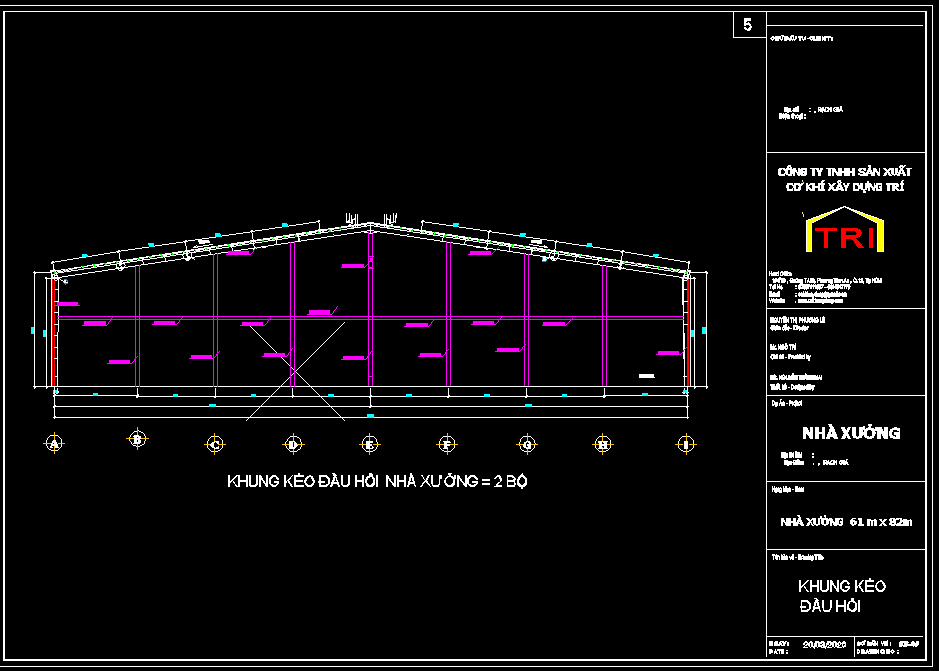

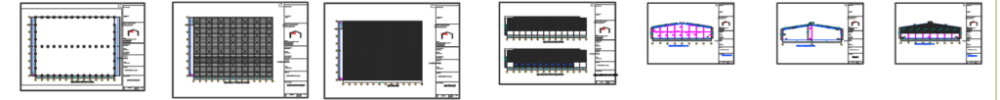

Hình ảnh xem trước
