Bản vẽ nhà xưởng liên kế 1 tầng 24x50m 56x46m bán mái 4384m² – Kiến trúc
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng liên kế
Bản vẽ thiết kế nhà xưởng liên kế với quy mô 1 tầng, gồm hai phần chính có kích thước 24m x 50m và 56m x 46m, diện tích hoàn thiện tổng cộng khoảng 4384m2. Công trình có phần mái bán, áp dụng kết cấu khung thép tiền chế để đảm bảo chắc chắn và kinh tế trong thi công.
| Hạng mục | Thông số |
|---|---|
| Số tầng | 1 tầng |
| Kích thước nhà xưởng 1 | 24m x 50m |
| Kích thước nhà xưởng 2 | 56m x 46m |
| Tổng diện tích xây dựng | 4384 m2 |
| Loại mái | Bán mái |
| Phần mềm mở file | AutoCAD |
| Phạm vi bản vẽ | Kiến trúc, kết cấu |
Bộ bản vẽ gồm những gì
Bộ bản vẽ này bao gồm các tài liệu thiết kế chi tiết dành cho nhà xưởng liên kế khung thép tiền chế. Cụ thể gồm:
- Bản vẽ kiến trúc: mặt bằng, mặt đứng, mặt cắt chi tiết nhà xưởng.
- Bản vẽ kết cấu: kết cấu khung thép, móng, chi tiết liên kết khung.
- File bản vẽ dưới định dạng DWG AutoCAD và PDF tham khảo.
Phù hợp với ai
Bộ bản vẽ này phù hợp cho kỹ sư kết cấu, kiến trúc sư thiết kế, nhà thầu thi công trong lĩnh vực xây dựng nhà xưởng và nhà thép tiền chế. Ngoài ra, sinh viên ngành xây dựng có thể tham khảo để học tập và nghiên cứu thiết kế nhà công nghiệp quy mô lớn.
Lưu ý khi sử dụng bản vẽ
- Khảo sát kỹ hiện trạng vị trí xây dựng để đối chiếu đúng kích thước thực tế.
- Chỉnh sửa, điều chỉnh theo quy hoạch và giấy phép xây dựng của địa phương nơi công trình triển khai.
- Kiểm tra lại kết cấu bởi kỹ sư có chứng chỉ để đảm bảo an toàn móng và khung thép trước khi thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ này và tham khảo các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm và hoàn thiện hồ sơ thiết kế.

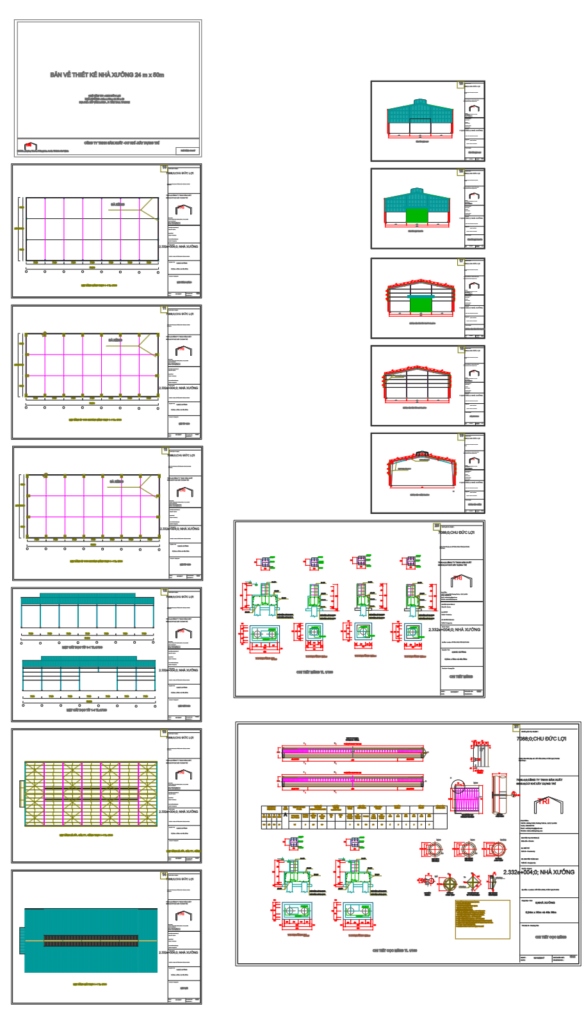

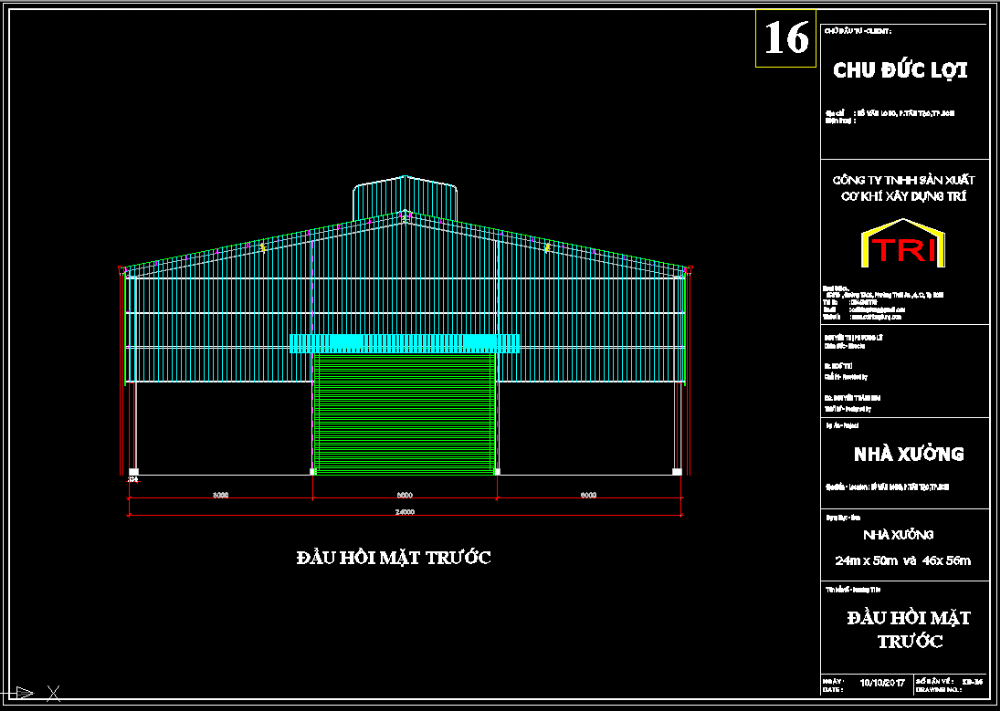

Hình ảnh xem trước
