Bản vẽ nhà xưởng thép tiền chế 15x30m phần khung thép – Kiến trúc
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
tổng quan mẫu nhà xưởng thép tiền chế
Bộ bản vẽ này dành cho nhà xưởng khung thép tiền chế có kích thước 15x30m. Hồ sơ tập trung phần kiến trúc và kết cấu khung thép, phục vụ cho việc thi công và thiết kế nhà xưởng sản xuất hoặc kho bãi quy mô vừa. Công trình không ghi số tầng cụ thể trong tài liệu.
| Hạng mục | Thông số |
|---|---|
| Kích thước nhà xưởng | 15x30m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
| Định dạng file | CAD, PDF |
bộ bản vẽ gồm những gì
Bộ hồ sơ được cung cấp dưới dạng file nén .zip với các nội dung bao gồm:
- File CAD (.dwg) chứa toàn bộ bản vẽ kiến trúc và kết cấu khung thép nhà xưởng
- File PDF (.pdf) để xem nhanh thiết kế

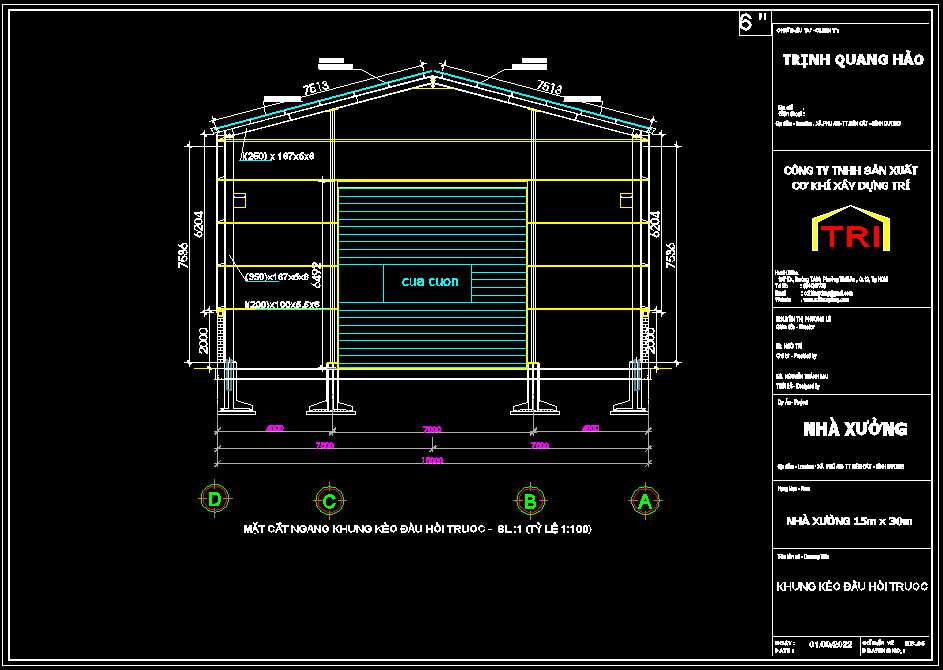

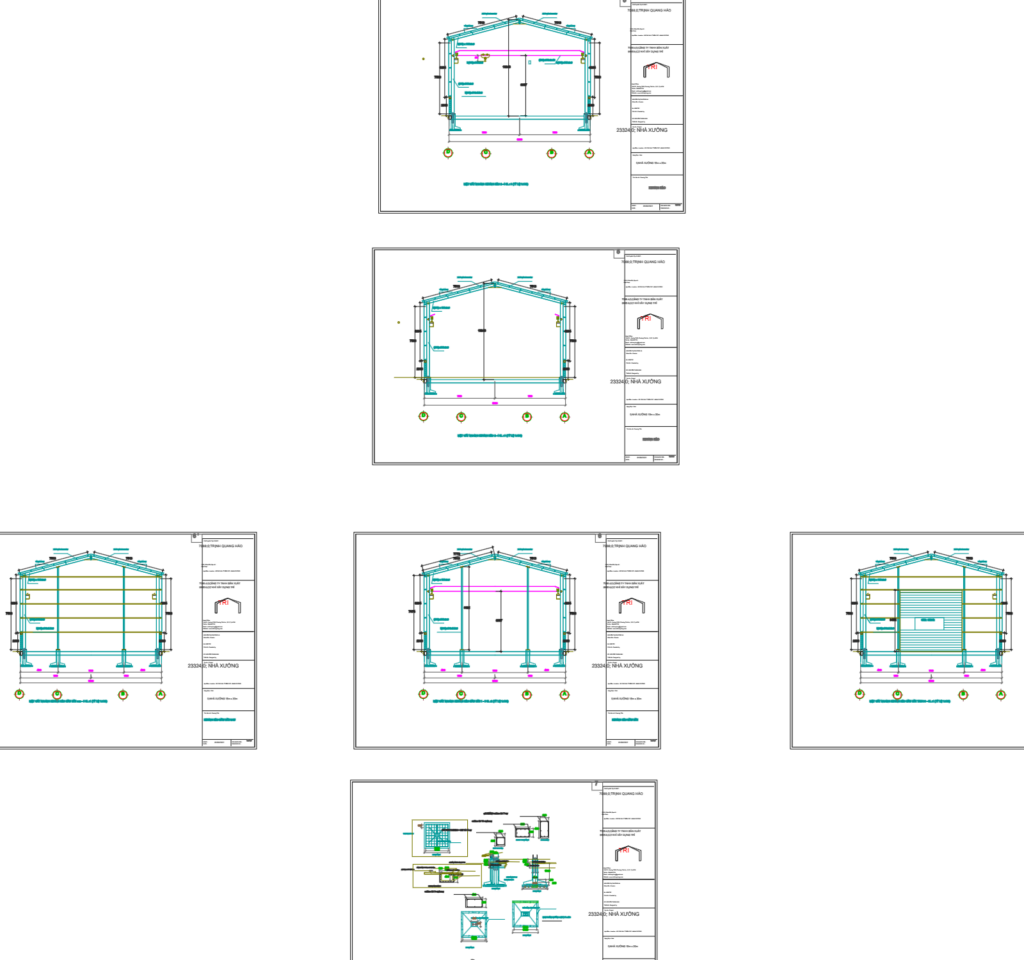

- Hình ảnh xem trước bản vẽ minh họa các góc phối cảnh, khung thép và mặt bằng tổng thể

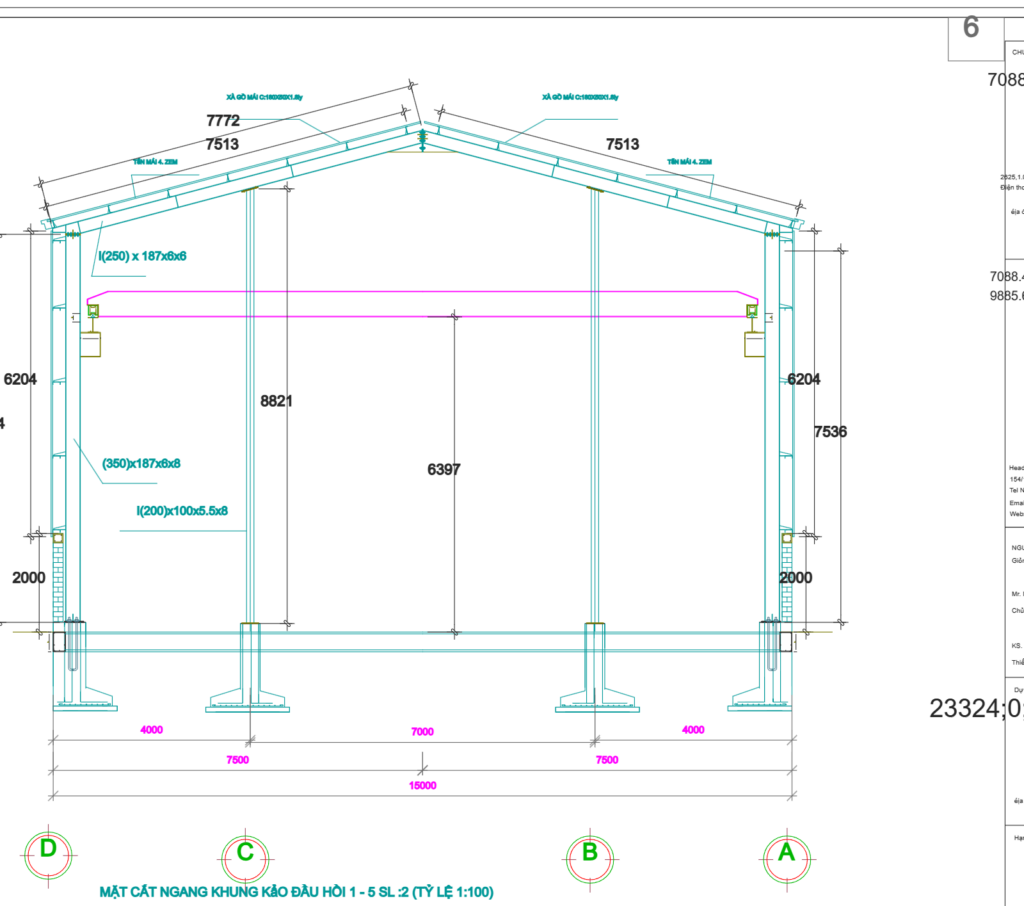

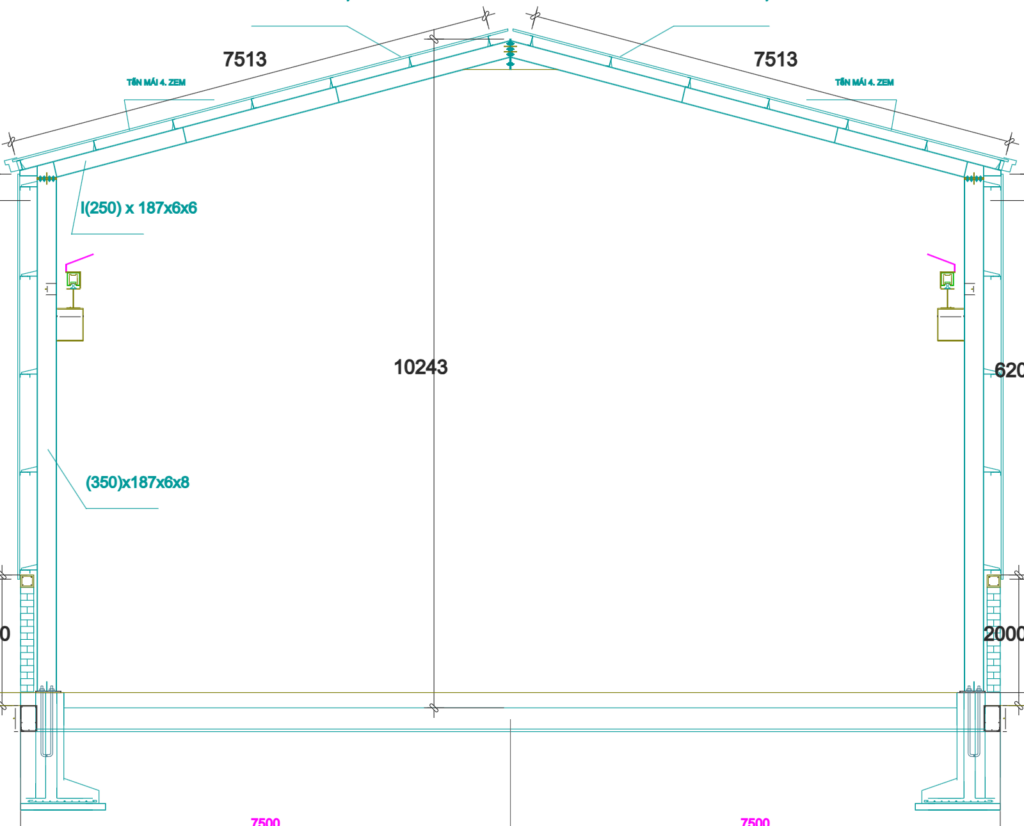

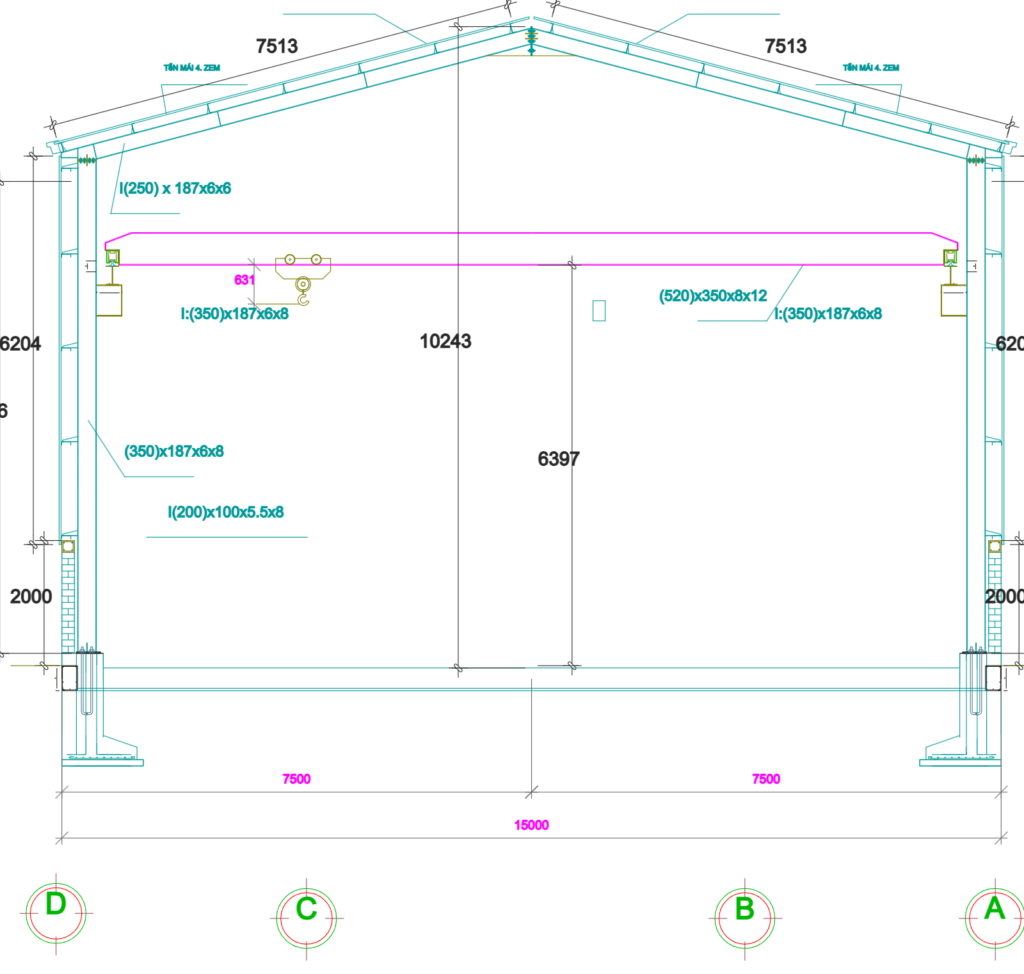

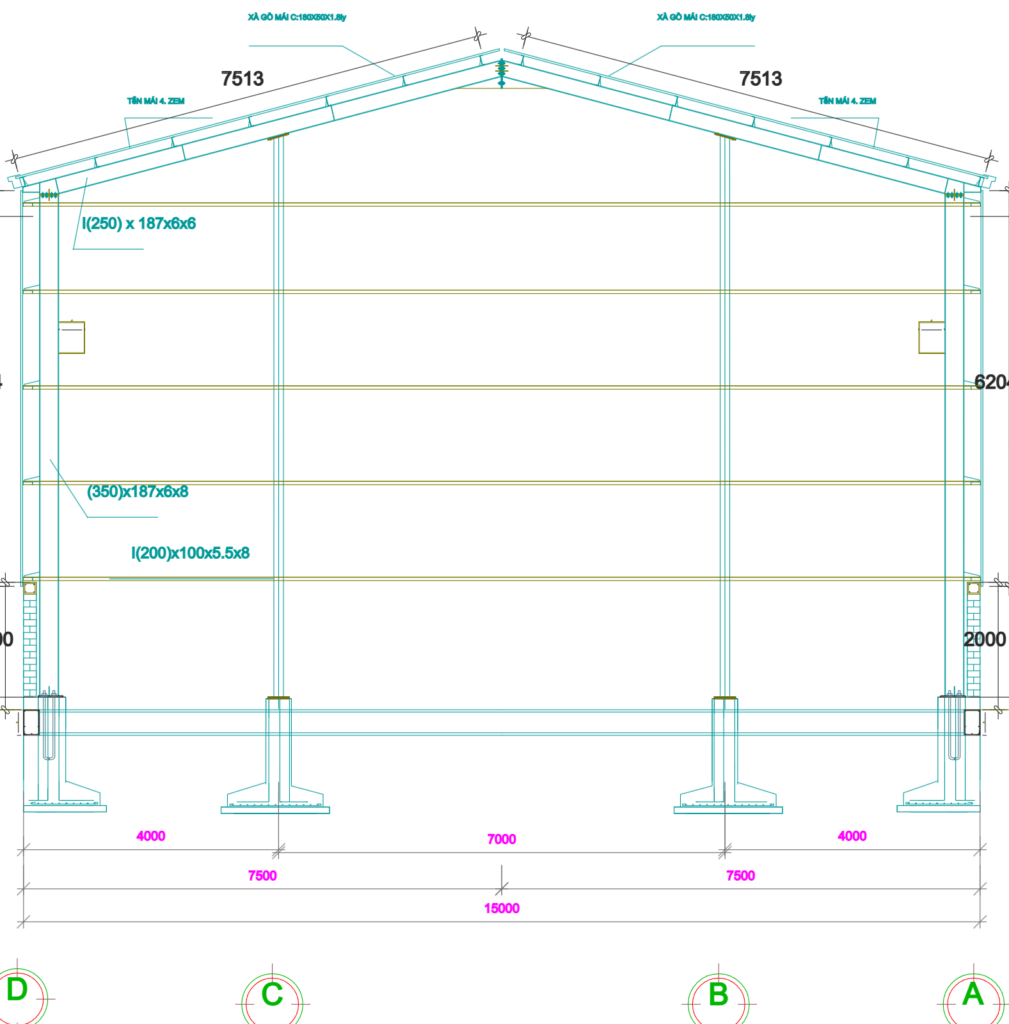

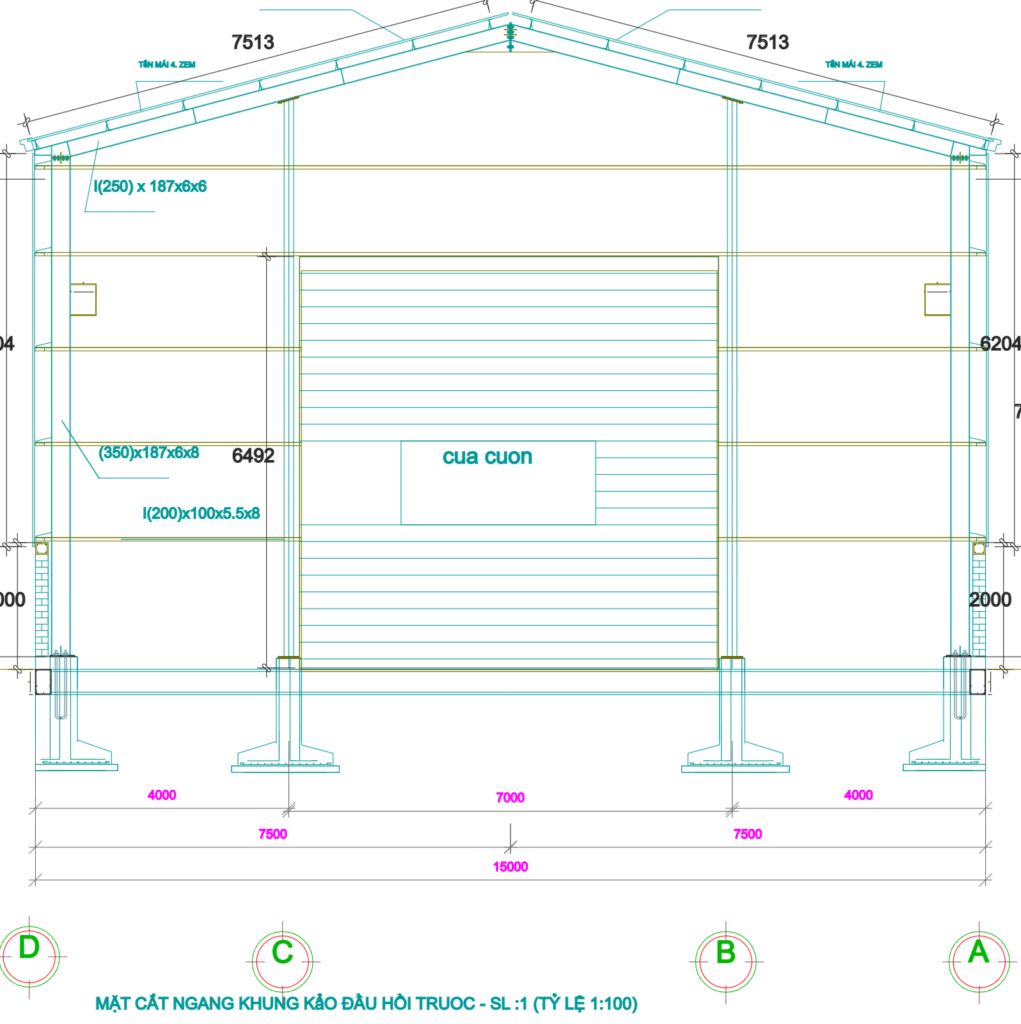

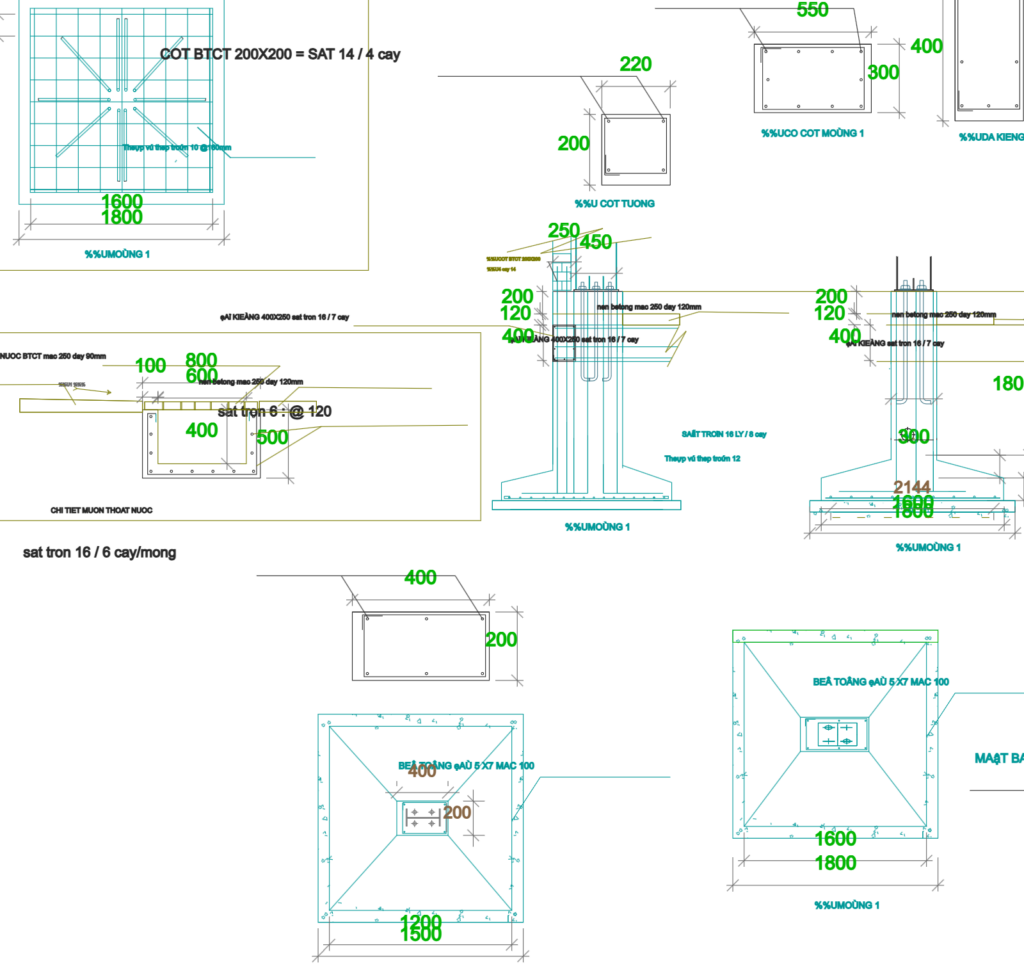

Bản vẽ chi tiết các mặt bằng, mặt đứng, mặt cắt, chi tiết kết cấu khung thép được trình bày rõ ràng trên file CAD. Phần mềm mở được hồ sơ chính là AutoCAD.
phù hợp với ai
Bản vẽ này rất phù hợp cho các kỹ sư xây dựng, kiến trúc sư triển khai thi công nhà xưởng thép tiền chế; chủ đầu tư cần tham khảo phương án thiết kế; cũng như sinh viên ngành xây dựng, cơ khí muốn học tập, nghiên cứu bản vẽ kết cấu và kiến trúc nhà xưởng.
lưu ý khi sử dụng bản vẽ
- Khảo sát thực trạng hiện trạng đất xây dựng để đảm bảo phù hợp với bản vẽ đã thiết kế.
- Chỉnh sửa bản vẽ theo quy hoạch và giấy phép xây dựng của địa phương nơi thi công.
- Kỹ sư có chứng chỉ cần kiểm tra, thẩm định hệ thống kết cấu đặc biệt là phần móng trước khi triển khai thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn vui lòng bấm nút DOWNLOAD NGAY để tải bộ bản vẽ, đồng thời tham khảo thêm các combo tài liệu cùng chủ đề khác trên Hồ sơ xây dựng để tiết kiệm thời gian và chi phí.
