Bản vẽ nhà xưởng thép tiền chế 18x60m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bạn đang xem bản vẽ thiết kế nhà xưởng thép tiền chế với kích thước 18x60m, tập trung mô phỏng kiến trúc và kết cấu khung thép. Đây là tài liệu thiết kế dùng cho các dự án nhà xưởng sản xuất cơ khí, xây dựng công nghiệp hoặc kho bãi có quy mô vừa và lớn.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 18x60m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phạm vi bản vẽ | Kiến trúc, kết cấu |
Bộ bản vẽ gồm những gì
Bộ bản vẽ được cung cấp dưới định dạng DWG (AutoCAD) bao gồm các hạng mục:
- Kiến trúc: mặt bằng, mặt đứng, mặt cắt nhà xưởng
- Kết cấu: bản vẽ khung thép, chi tiết kết cấu chịu lực
Bộ hồ sơ tập trung vào thiết kế thi công phần kiến trúc và kết cấu thép, không bao gồm phần điện nước hay hồ sơ dự toán.
Phù hợp với ai
Đây là tài liệu tham khảo thiết kế hữu ích dành cho kỹ sư kết cấu, kiến trúc sư triển khai bản vẽ thi công nhà xưởng, nhà thầu xây dựng cũng như chủ đầu tư đang chuẩn bị hồ sơ kỹ thuật. Ngoài ra, sinh viên ngành xây dựng có thể học tập, nghiên cứu mô hình kết cấu thép quy mô thực tế.
Lưu ý khi sử dụng bản vẽ
- Khảo sát và đánh giá hiện trạng khu đất thi công để phù hợp với bản vẽ.
- Điều chỉnh thiết kế theo quy hoạch, giấy phép xây dựng của địa phương.
- Kỹ sư kết cấu có chứng chỉ cần kiểm tra, thẩm định móng và kết cấu thép trước khi triển khai thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ và tham khảo thêm các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và thời gian.

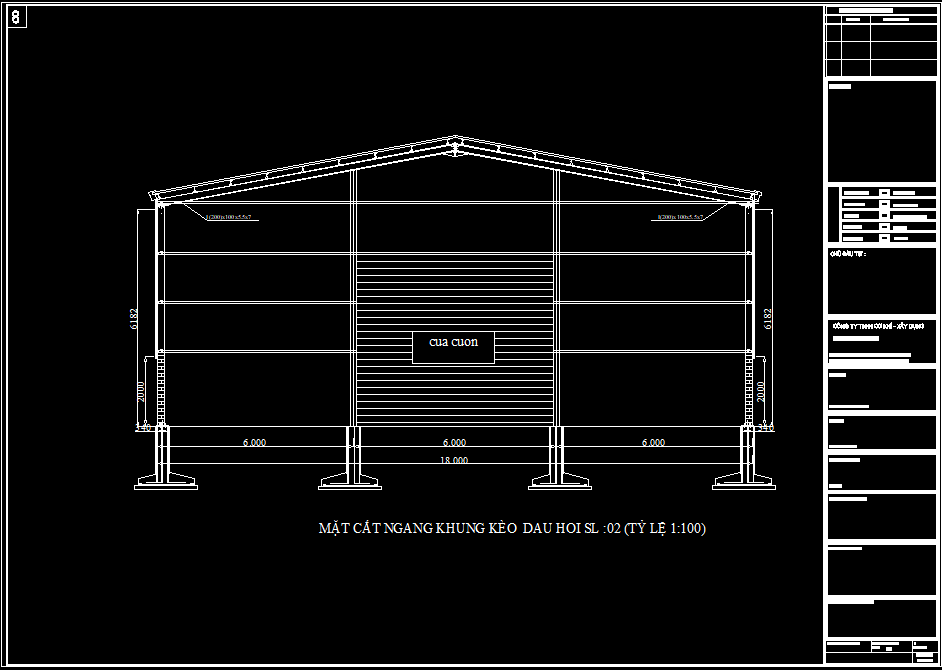

Hình ảnh xem trước
