Bản vẽ nhà xưởng thép tiền chế 15x75m hoàn thiện – Kiến trúc, kết cấu file CAD
Tải bản vẽ
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng thép tiền chế
Bản vẽ này là thiết kế nhà xưởng khung thép tiền chế với kích thước 15x75m hoàn thiện, phục vụ cho công trình sản xuất hoặc kho bãi. Hồ sơ tập trung vào quy mô nhà xưởng một tầng với các hạng mục chính về kiến trúc và kết cấu khung thép.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 15x75m |
| Số tầng | 1 tầng |
| Loại công trình | Nhà xưởng thép tiền chế |
Bộ bản vẽ gồm những gì
Bộ hồ sơ có định dạng file CAD và PDF, bao gồm các thành phần sau:
- Bản vẽ kiến trúc nhà xưởng (mặt bằng, mặt đứng, mặt cắt)
- Bản vẽ kết cấu khung thép tiền chế chi tiết
- File gốc AutoCAD (.dwg) và bản in PDF
Phù hợp với ai
Bản vẽ thích hợp cho kỹ sư xây dựng, kỹ sư kết cấu triển khai thi công, chủ đầu tư và nhà thầu muốn tham khảo phương án thiết kế, cũng như sinh viên ngành xây dựng học tập về nhà xưởng thép tiền chế.
Lưu ý khi sử dụng bản vẽ
- Khảo sát cẩn thận vị trí xây dựng và hiện trạng khu đất trước khi áp dụng bản vẽ.
- Điều chỉnh thiết kế phù hợp với quy hoạch và giấy phép xây dựng của địa phương.
- Chuyên gia kỹ sư có chứng chỉ cần kiểm tra lại phần kết cấu khung thép, móng để đảm bảo an toàn khi thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.

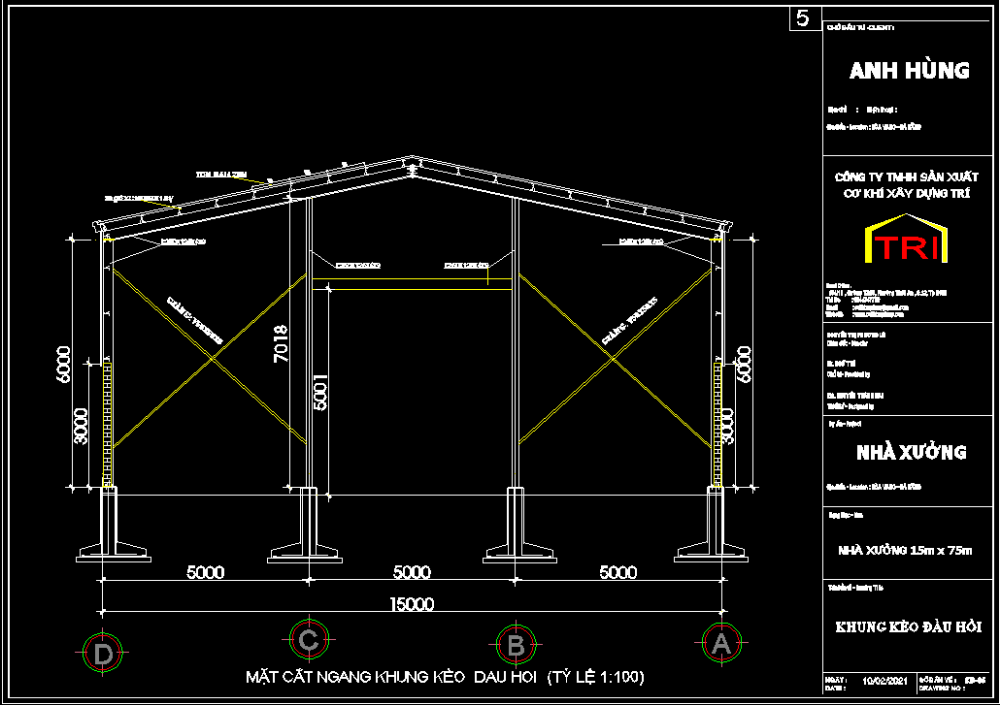

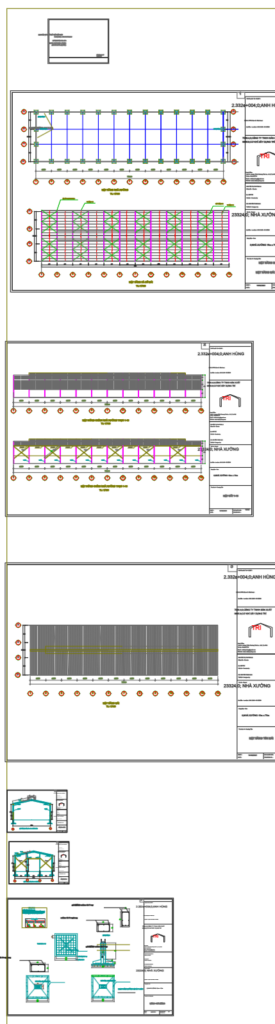

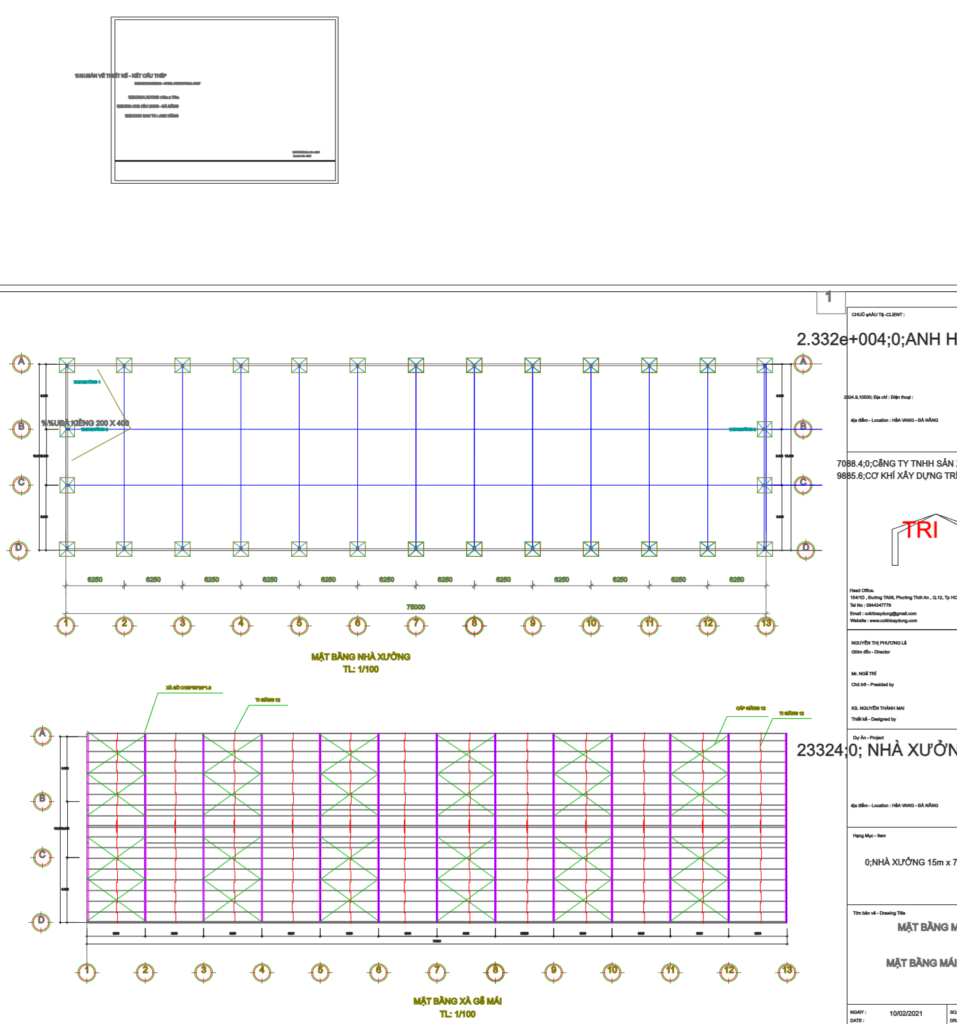

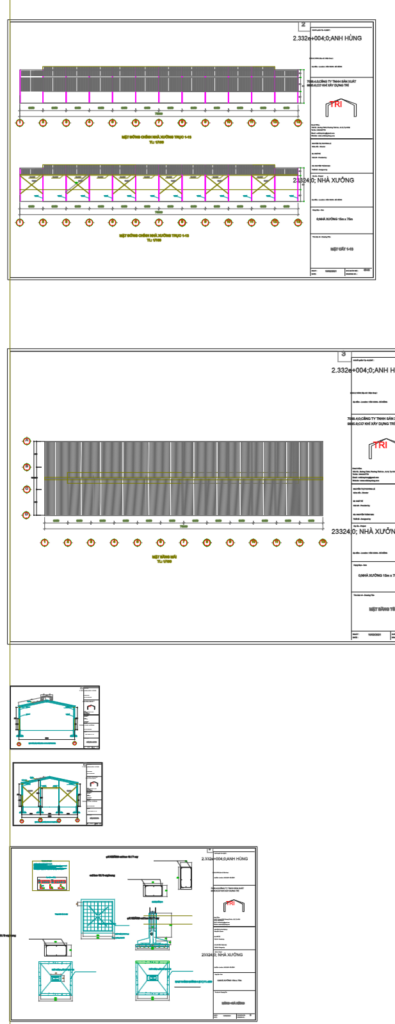

Hình ảnh xem trước
