Bản vẽ nhà xưởng thép tiền chế 18x48m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ nhà xưởng thép tiền chế có kích thước rộng 18m và dài 48m, tập trung thiết kế kết cấu khung thép phục vụ sản xuất và kho bãi. Hồ sơ bao gồm các hạng mục kiến trúc và kết cấu cụ thể, phù hợp công trình công nghiệp, nhà máy nhỏ đến vừa.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 18x48m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Hạng mục chính | Kiến trúc, kết cấu khung thép |
| Định dạng file | DWG (AutoCAD) |
Bộ bản vẽ gồm những gì

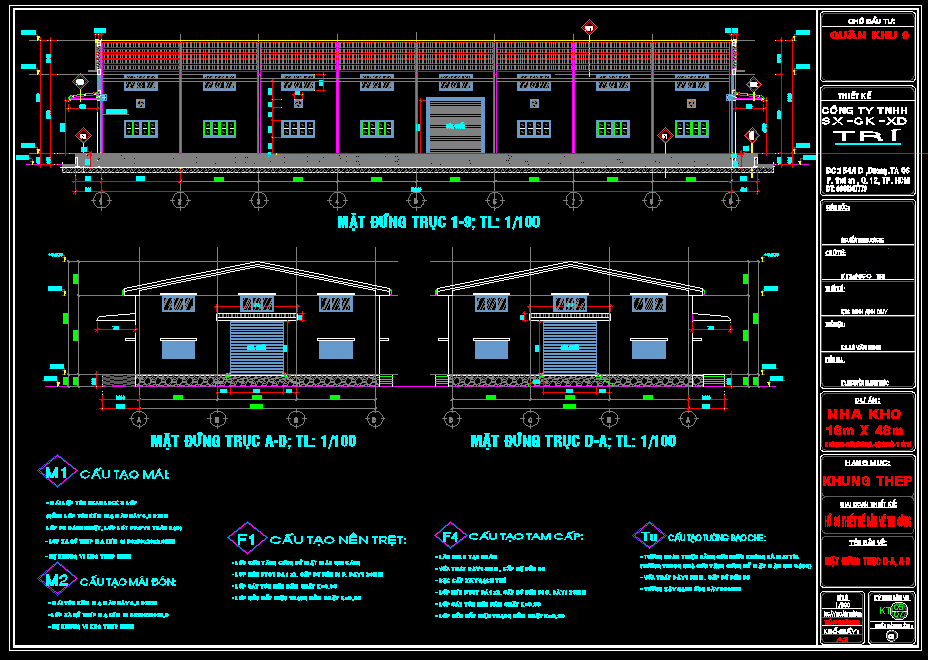

Bộ tài liệu gồm bản vẽ kiến trúc và kết cấu nhà xưởng khung thép dưới dạng file DWG. Các nội dung chi tiết gồm mặt bằng, mặt đứng, mặt cắt kiến trúc và bản vẽ kết cấu khung thép, móng. Bộ hồ sơ phù hợp mở bằng AutoCAD, hỗ trợ cho thiết kế kỹ thuật thi công.
Phù hợp với ai
- Chủ đầu tư muốn tham khảo phương án thiết kế nhà xưởng kỹ thuật.
- Kỹ sư xây dựng và kiến trúc sư thực hiện triển khai thiết kế kết cấu và kiến trúc.
- Đơn vị thi công cần bản vẽ thi công chi tiết để tổ chức thi công chính xác.
- Sinh viên chuyên ngành xây dựng tham khảo học tập, nghiên cứu kết cấu nhà thép tiền chế.
Lưu ý khi sử dụng bản vẽ
- Khảo sát hiện trạng khu đất thi công để điều chỉnh bản vẽ phù hợp quy hoạch và giấy phép xây dựng địa phương.
- Điều chỉnh chi tiết kỹ thuật theo yêu cầu thực tế và chỉ dẫn của đơn vị tư vấn giám sát, đặc biệt về kết cấu móng.
- Kỹ sư có chứng chỉ chuyên môn cần kiểm tra lại toàn bộ kết cấu trước khi triển khai thi công nhằm đảm bảo tính an toàn, bền vững công trình.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ và tham khảo thêm các combo tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và thời gian.

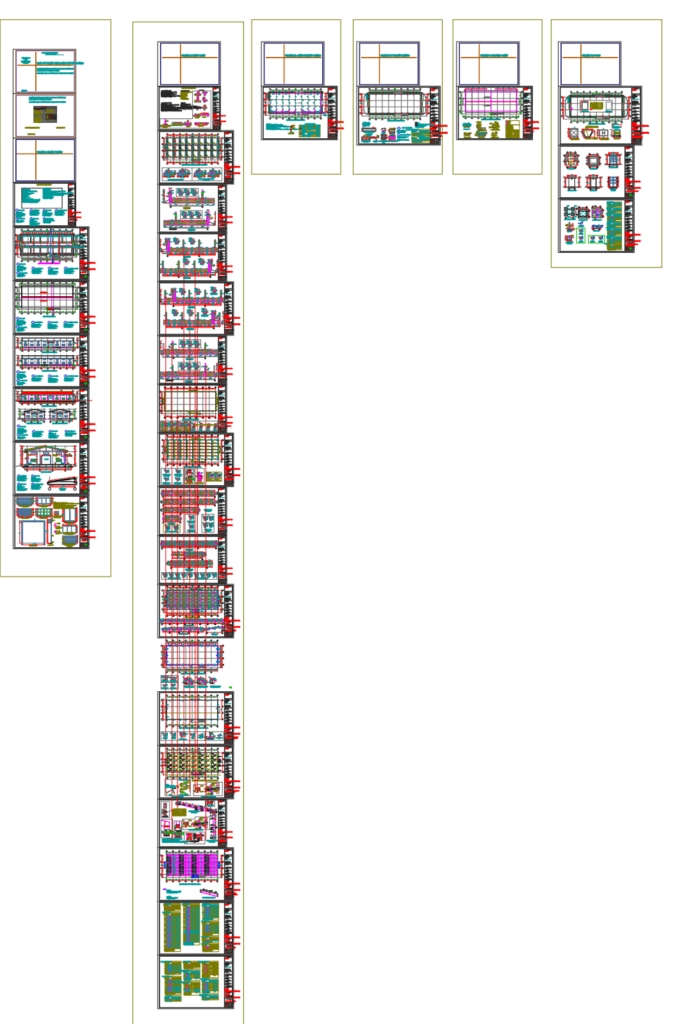

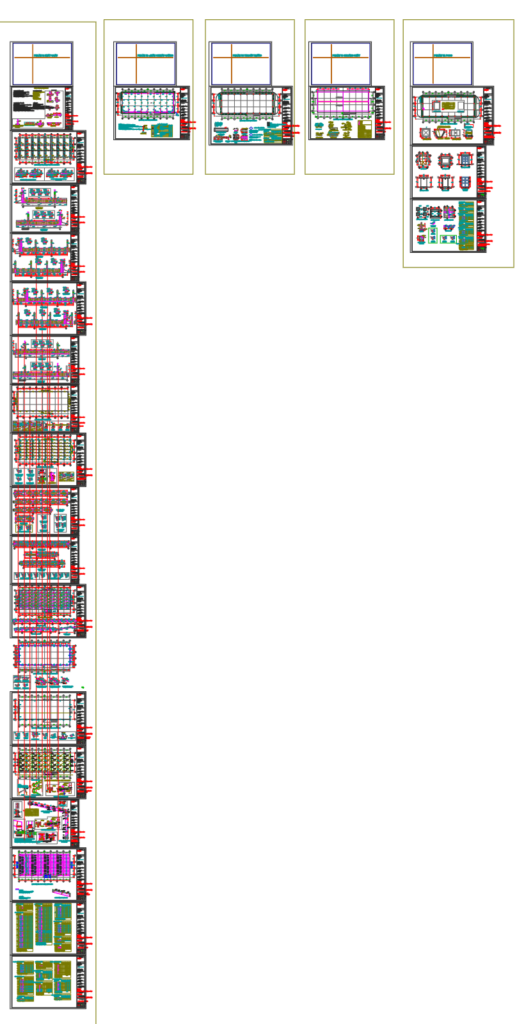

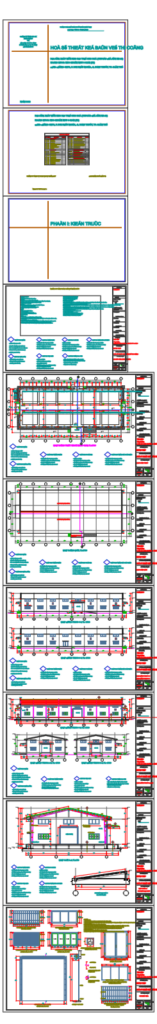

Hình ảnh xem trước
