Bản vẽ nhà xưởng thép tiền chế 19x42m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bộ bản vẽ này cung cấp thiết kế nhà xưởng khung thép tiền chế với kích thước 19x42m, phù hợp cho các dự án sản xuất, cơ khí và xây dựng có quy mô vừa và nhỏ. Bản vẽ tập trung vào kiến trúc công trình và kết cấu khung thép, giúp đảm bảo tính bền vững và hiệu quả thi công.
| Hạng mục | Thông số |
|---|---|
| Kích thước công trình | 19x42m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
| Định dạng file | CAD (DWG) |
Bộ bản vẽ gồm những gì
- Phần kiến trúc: mặt bằng, mặt đứng, mặt cắt chi tiết
- Phần kết cấu: khung thép, chi tiết móng và liên kết cấu kiện
- File định dạng DWG mở bằng phần mềm AutoCAD
- File PDF tham khảo, thuận tiện xem trên nhiều thiết bị
Phù hợp với ai
Tài liệu hướng đến kỹ sư kết cấu và kiến trúc viên triển khai thi công nhà xưởng, các đơn vị thi công cơ khí xây dựng và chủ đầu tư muốn tham khảo giải pháp thiết kế nhà xưởng thép tiền chế quy mô vừa. Sinh viên ngành xây dựng cũng có thể sử dụng để học tập mẫu thiết kế thực tế.
Lưu ý khi sử dụng bản vẽ
- Cần khảo sát hiện trạng đất và điều chỉnh bản vẽ theo quy hoạch, giấy phép xây dựng địa phương.
- Kỹ sư có chứng chỉ cần xem xét, kiểm tra lại kết cấu, móng trước khi triển khai thi công để phù hợp điều kiện thực tế.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy nhấn nút DOWNLOAD NGAY để tải bộ bản vẽ, đồng thời xem thêm các bộ hồ sơ, bản vẽ cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm thời gian tìm kiếm.

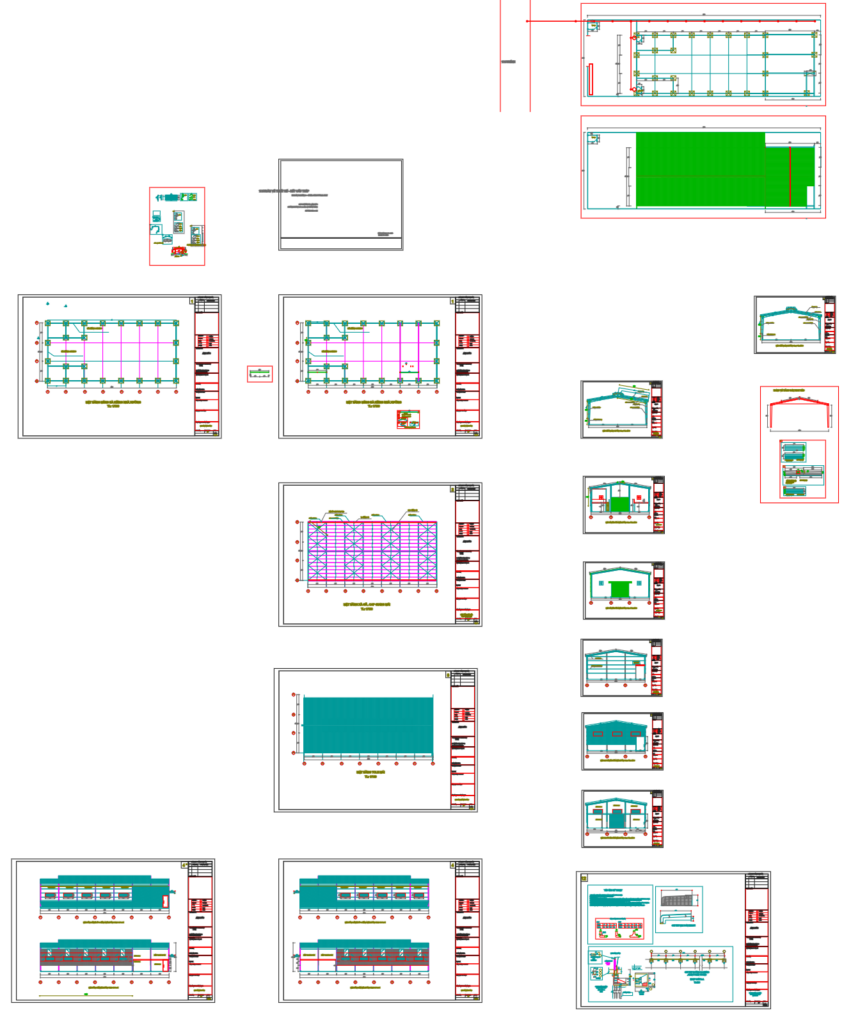

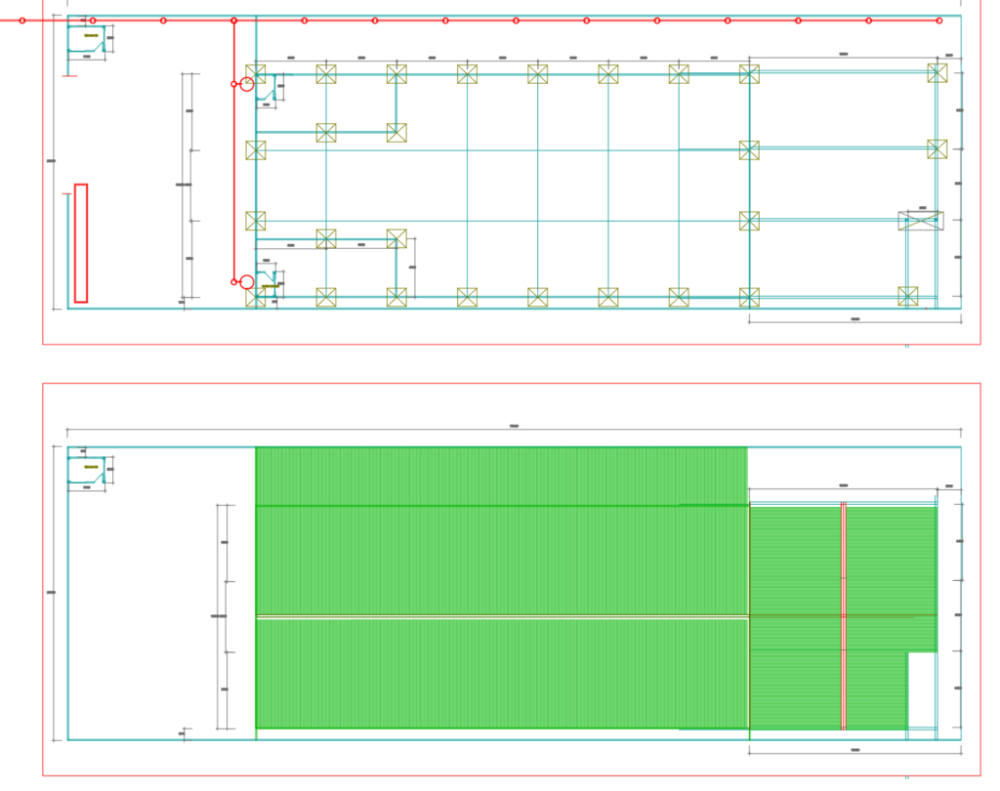

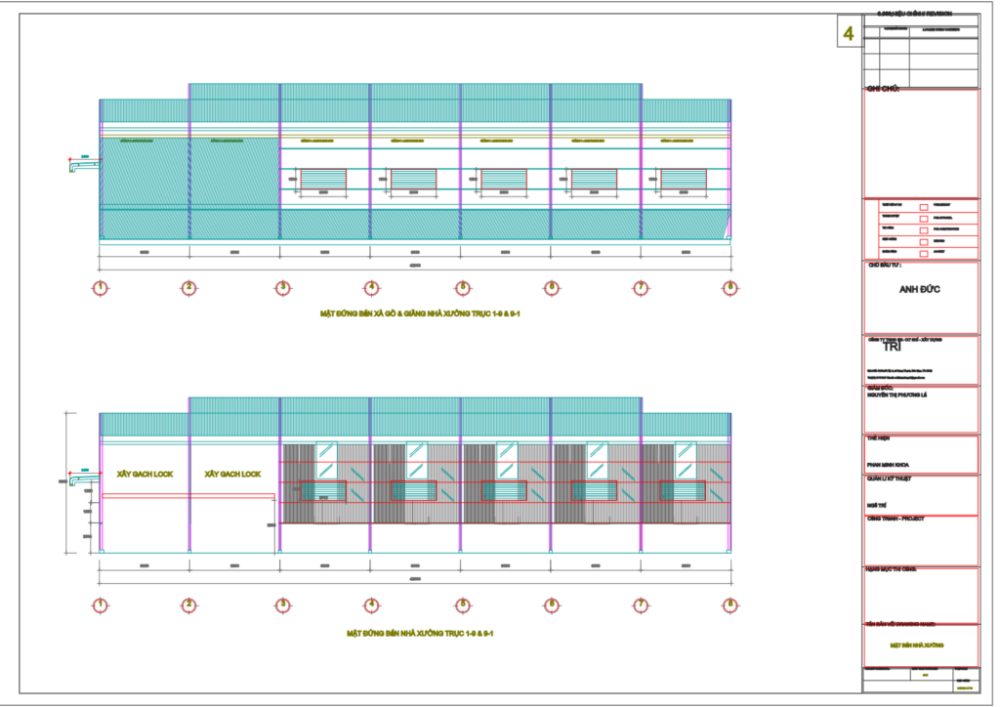

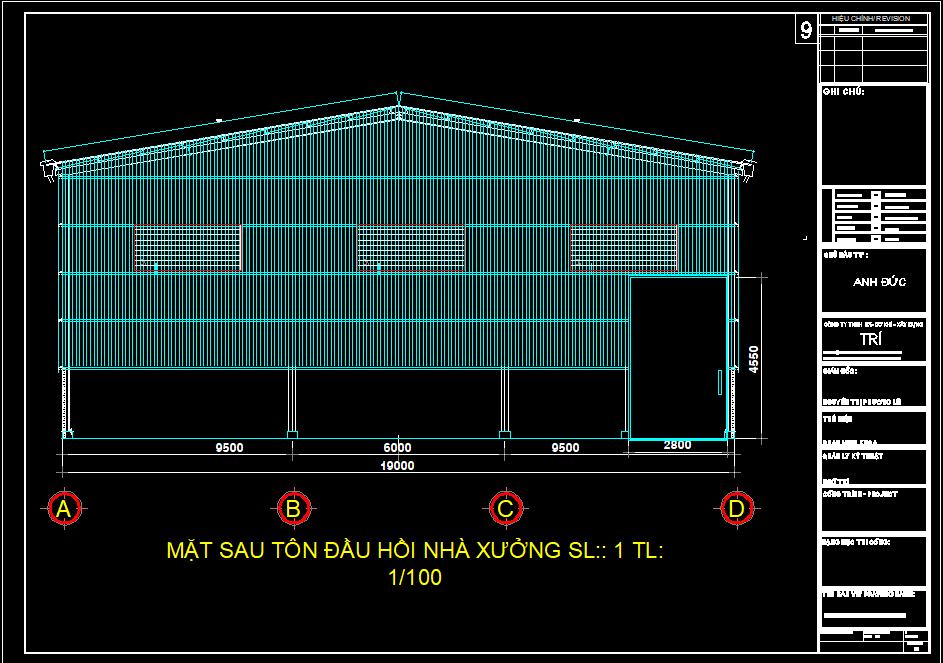

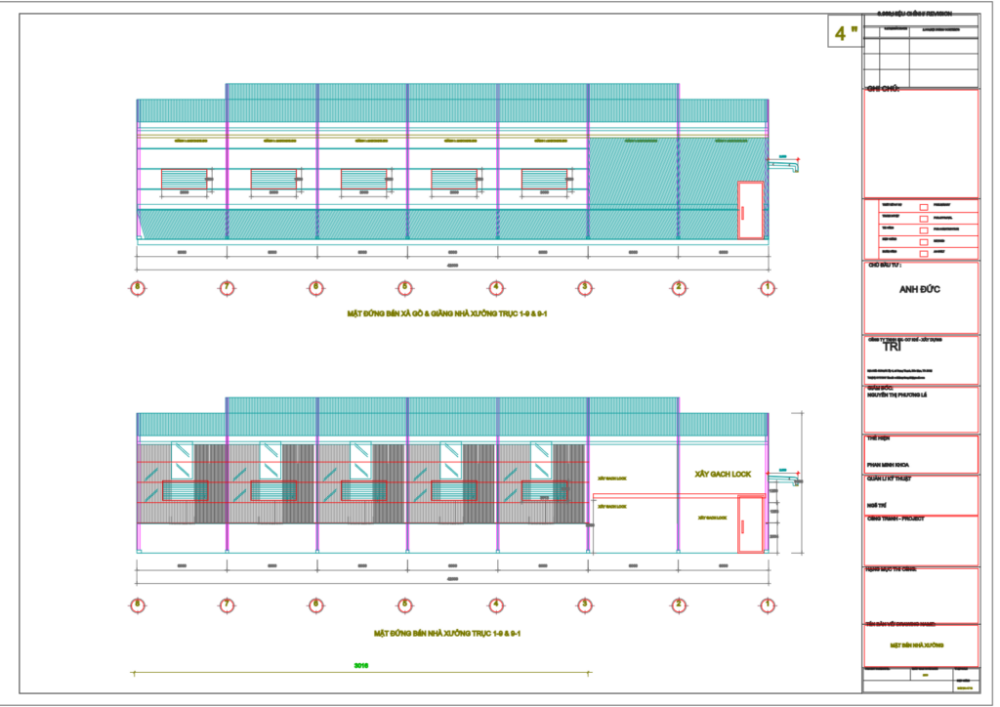

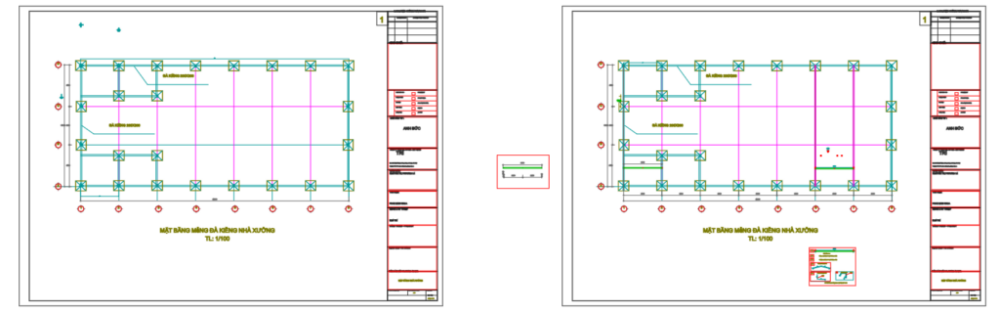

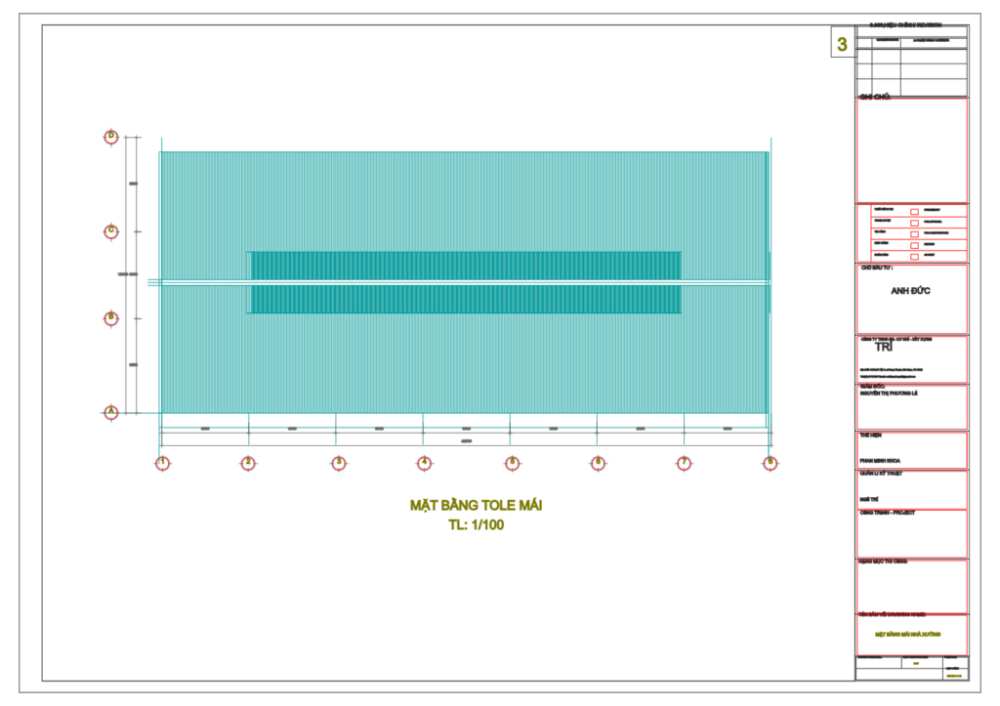

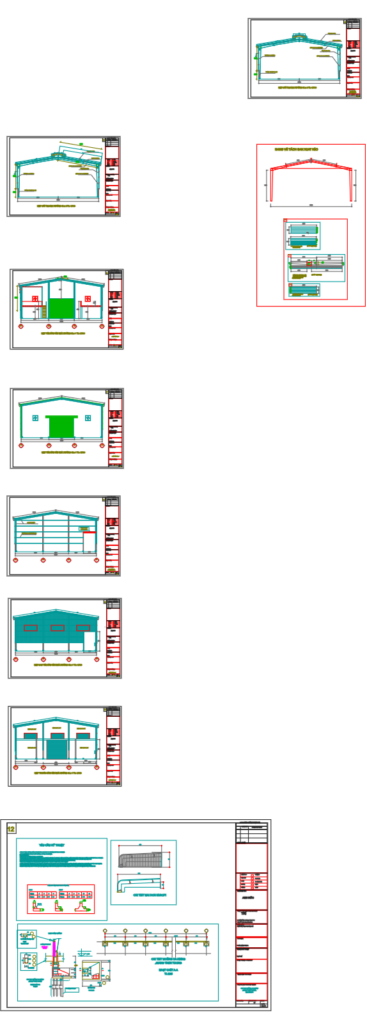

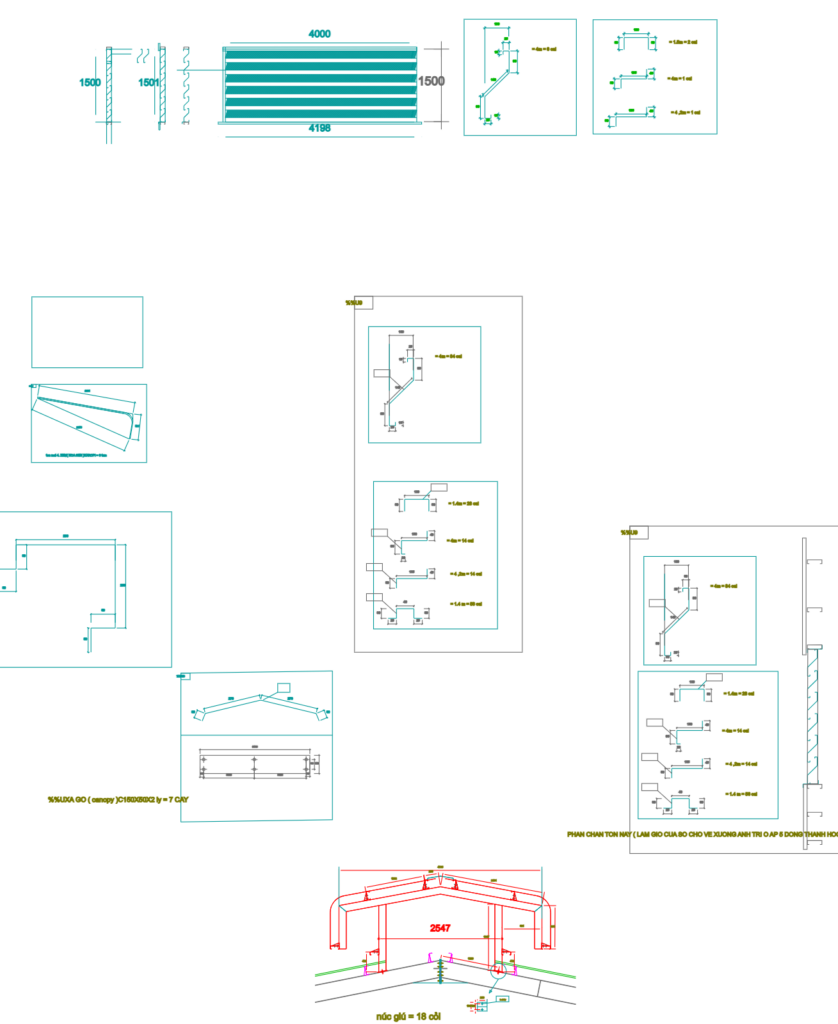

Hình ảnh xem trước
