Bản vẽ nhà xưởng thép tiền chế 20x120m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng thép tiền chế
Bản vẽ thiết kế nhà xưởng thép tiền chế này có kích thước 20x120m, tập trung thể hiện các hạng mục kiến trúc và kết cấu khung thép. Phương án phù hợp cho các dự án xây dựng nhà xưởng quy mô lớn, cần tài liệu chi tiết để triển khai thi công hiệu quả.
| Hạng mục | Thông số |
|---|---|
| Kích thước nhà xưởng | 20x120m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
| Định dạng file | AutoCAD (DWG), PDF |
Bộ bản vẽ gồm những gì
Bộ bản vẽ bao gồm các tài liệu chi tiết về kiến trúc và kết cấu khung thép của nhà xưởng:
- Bản vẽ kiến trúc: mặt bằng, phối cảnh tổng thể nhà xưởng
- Bản vẽ kết cấu: chi tiết kết cấu khung thép toàn bộ nhà xưởng
- File định dạng AutoCAD (.dwg) và tài liệu tham khảo PDF
- Hình ảnh xem trước phối cảnh và chi tiết bản vẽ (4 ảnh)
Phù hợp với ai
Tài liệu này dành cho kỹ sư thiết kế, kiến trúc sư triển khai hồ sơ thi công nhà xưởng thép tiền chế, cũng như nhà thầu thi công xây dựng cần bản vẽ chi tiết để lập kế hoạch thi công. Ngoài ra, đây là nguồn tham khảo hữu ích cho chủ đầu tư muốn hiểu rõ thiết kế và sinh viên ngành xây dựng nghiên cứu bản vẽ nhà xưởng.
Lưu ý khi sử dụng bản vẽ
- Khảo sát hiện trạng đất và vị trí công trình thực tế trước khi thi công để điều chỉnh bản vẽ phù hợp với quy hoạch và giấy phép xây dựng tại địa phương.
- Kỹ sư có chứng chỉ nên kiểm tra lại kết cấu móng và cấu kiện chịu lực đảm bảo an toàn trước khi thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bấm nút download ngay để tải bộ bản vẽ và tham khảo thêm các combo tài liệu cùng chủ đề trên Hồ sơ xây dựng nhằm tiết kiệm chi phí và tăng hiệu quả công việc.

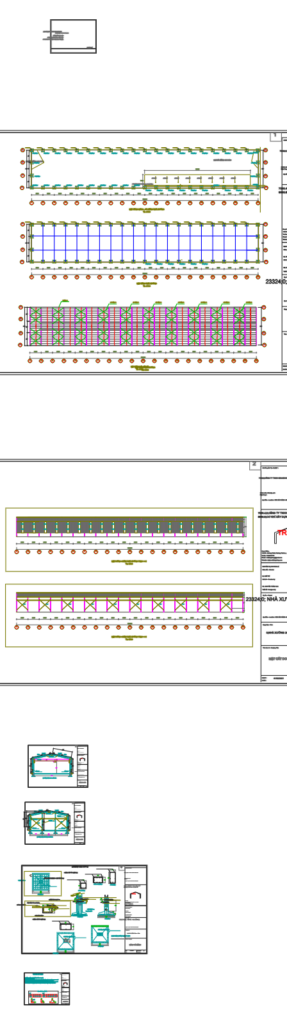

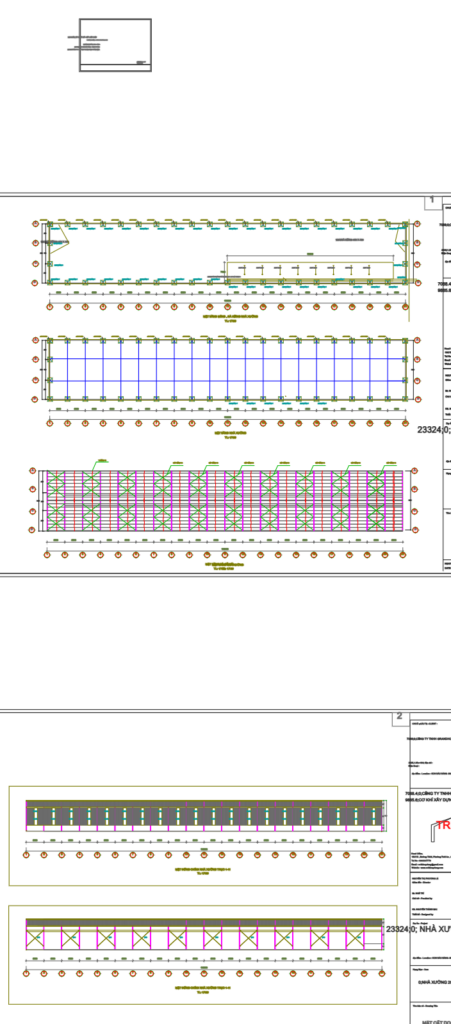

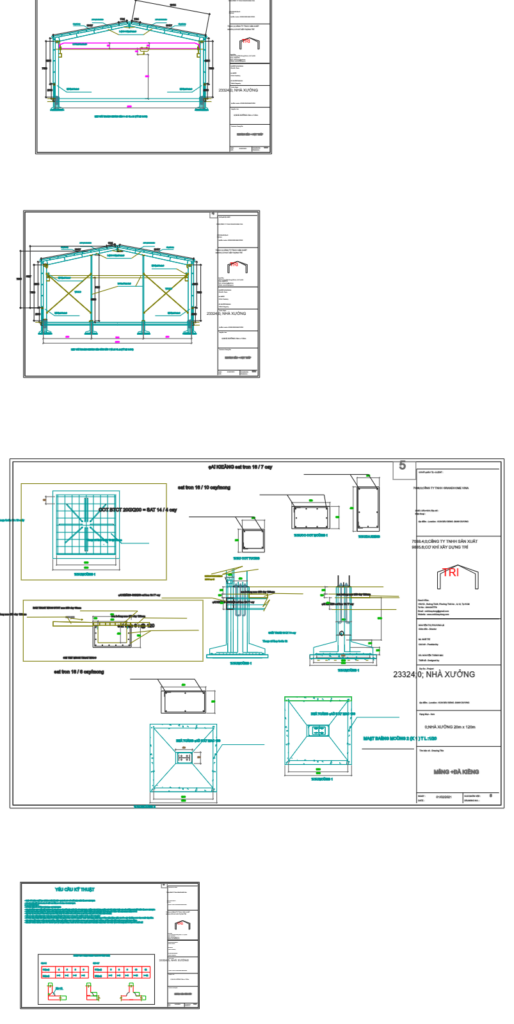

Hình ảnh xem trước
