Bản vẽ nhà xưởng thép tiền chế 20x48m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bộ bản vẽ giới thiệu nhà xưởng loại nhà thép tiền chế, kích thước 20x48m dùng làm nhà sản xuất hoặc kho bãi. Đây là hồ sơ thiết kế gồm kiến trúc và kết cấu khung thép, phục vụ xây dựng công trình công nghiệp quy mô vừa.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng thép tiền chế |
| Kích thước | 20x48m |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
Bộ bản vẽ gồm những gì
- File AutoCAD định dạng .dwg gồm các bản vẽ kiến trúc và kết cấu khung thép nhà xưởng
- File PDF mô tả toàn bộ nội dung các bản vẽ trong bộ hồ sơ để xem trên các thiết bị không cài CAD
- Các bản vẽ chính bao gồm: mặt bằng bố trí, mặt cắt, chi tiết kết cấu thép, móng có trong file CAD
Phù hợp với ai
Bộ bản vẽ này phù hợp cho kỹ sư phối hợp thiết kế triển khai thi công, nhà thầu xây dựng và giám sát công trình nhà xưởng. Đồng thời, đây cũng là tài liệu tham khảo hữu ích cho sinh viên ngành xây dựng, kỹ thuật công trình công nghiệp học tập và nghiên cứu.
Lưu ý khi sử dụng bản vẽ
- Trước khi triển khai thi công, cần khảo sát hiện trạng khu đất để điều chỉnh kích thước phù hợp
- Cần kiểm tra và xin phép quy hoạch hoặc giấy phép xây dựng theo quy định địa phương
- Kỹ sư có chứng chỉ nên rà soát phần kết cấu và móng đảm bảo an toàn kỹ thuật
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành
Bạn bấm nút DOWNLOAD NGAY để tải bộ bản vẽ chi tiết, đồng thời xem các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm thời gian và chi phí.

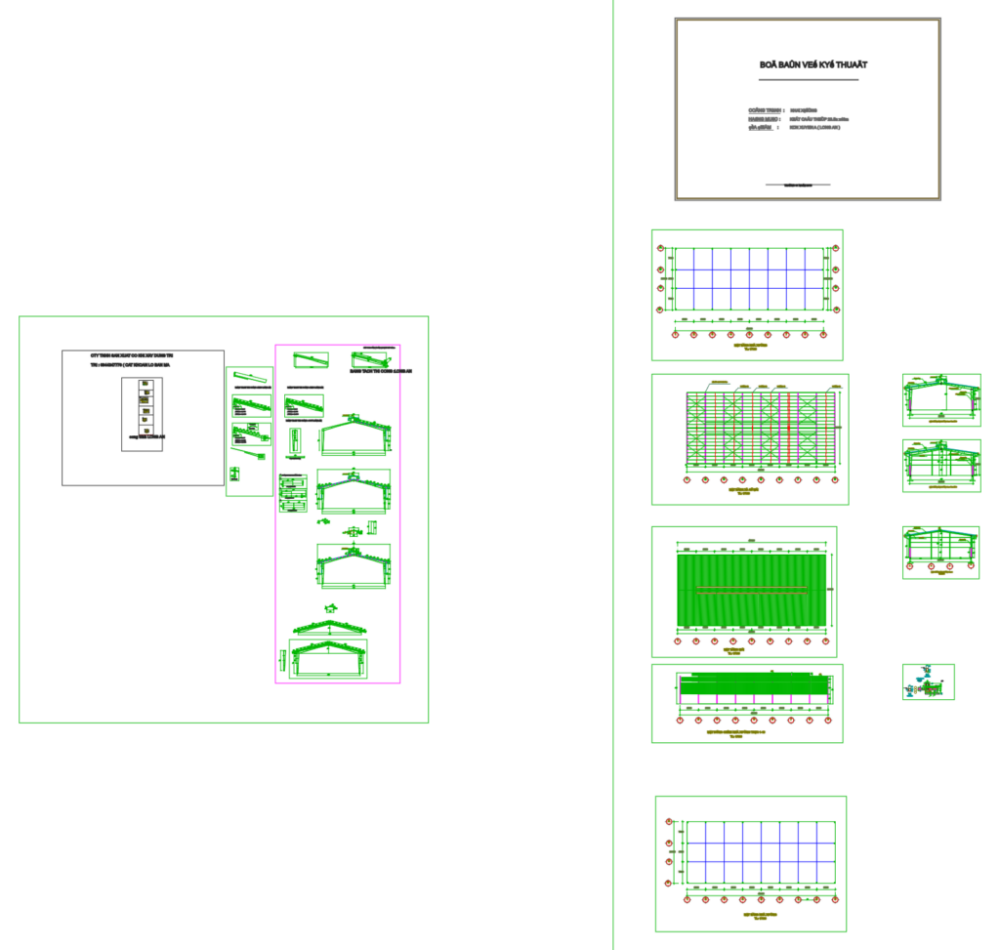

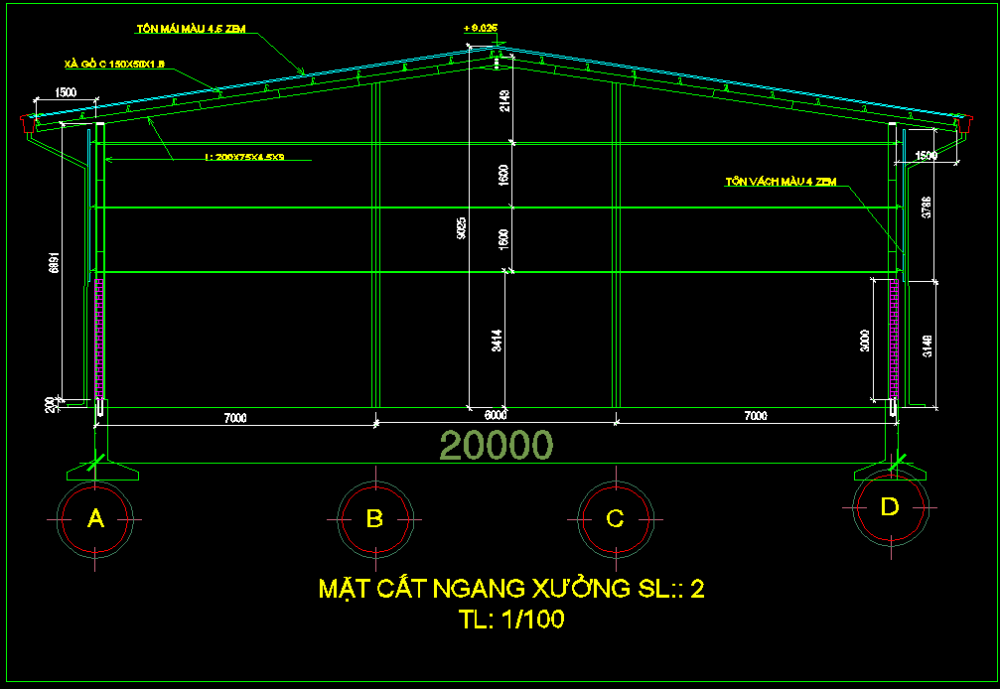

Hình ảnh xem trước
