Bản vẽ nhà xưởng thép tiền chế 25x100m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bộ bản vẽ này là thiết kế nhà xưởng khung thép tiền chế với kích thước 25x100m, phục vụ mục đích sản xuất và cơ khí xây dựng. Đây là công trình nhà xưởng có quy mô lớn với kết cấu thép chắc chắn, bố trí tối ưu không gian làm việc và vận hành.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 25x100m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
Bộ bản vẽ gồm những gì
- File cad thiết kế kiến trúc nhà xưởng: mặt bằng, mặt đứng, mặt cắt tổng thể
- File cad kết cấu khung thép, chi tiết kết cấu móng, khung kèo thép
- Tài liệu phối cảnh nội dung dưới dạng PDF
- Định dạng file bao gồm DWG AutoCAD và PDF tiện lợi mở xem và chỉnh sửa
Phù hợp với ai
Bộ bản vẽ thích hợp cho kỹ sư và kiến trúc sư triển khai hồ sơ thiết kế và thi công nhà xưởng thép tiền chế. Chủ đầu tư muốn tham khảo phương án thiết kế tổng thể cũng sử dụng được tài liệu này. Ngoài ra, sinh viên ngành xây dựng và cơ khí có thể học tập, nghiên cứu bản vẽ thực tiễn.
Lưu ý khi sử dụng bản vẽ
- Khảo sát hiện trạng nền đất và điều kiện địa phương kỹ lưỡng trước khi triển khai thi công thực tế.
- Điều chỉnh bản vẽ theo quy hoạch, giấy phép xây dựng do chính quyền địa phương cấp.
- Kiểm tra lại phần kết cấu móng và khung thép bởi kỹ sư có chứng chỉ trước thi công để đảm bảo an toàn.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn vui lòng bấm nút DOWNLOAD NGAY để tải bản vẽ và tham khảo thêm các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm thời gian tìm kiếm.

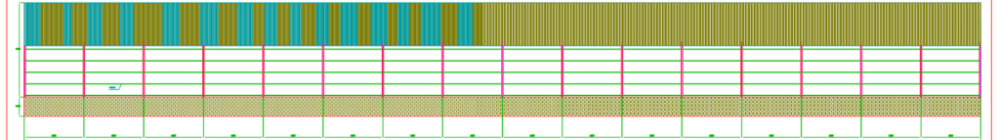

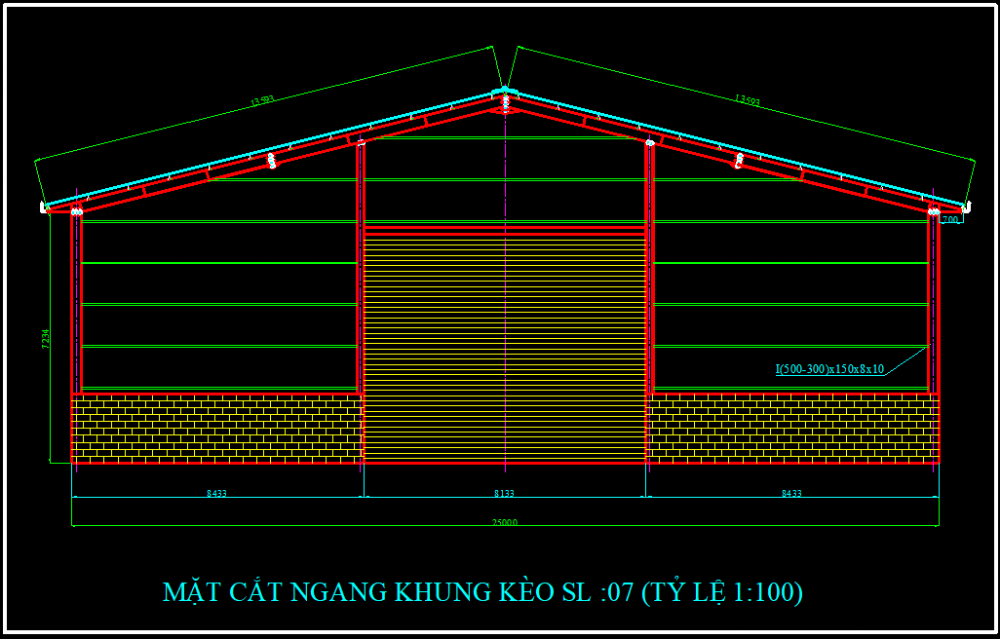

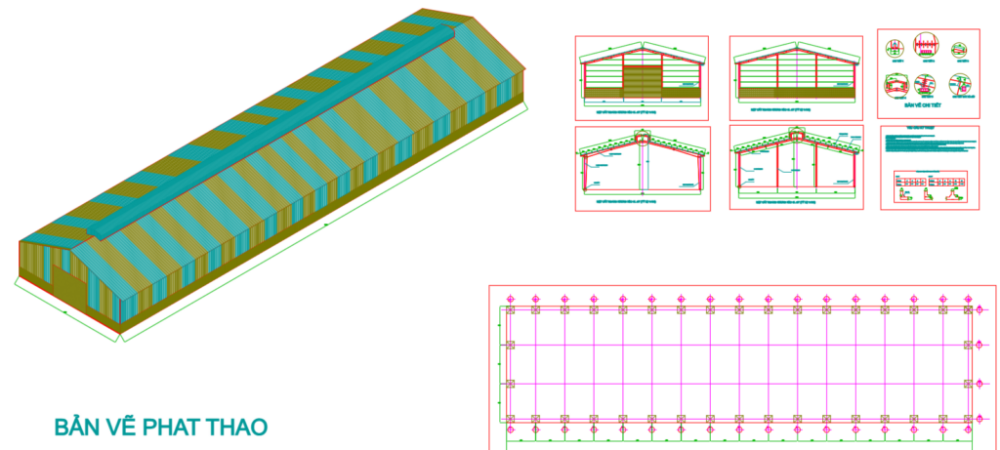

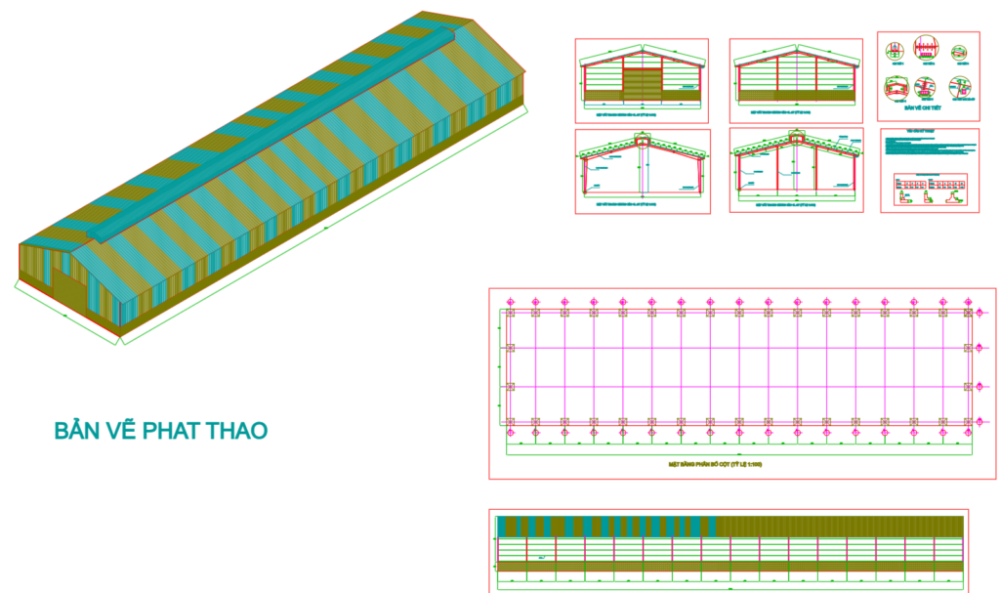

Hình ảnh xem trước
