Bản vẽ nhà xưởng thép tiền chế 26x47m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ cung cấp mẫu nhà xưởng thép tiền chế có kích thước 26x47m. Đây là dạng công trình khung thép phù hợp cho các dự án sản xuất, cơ khí, xây dựng với không gian rộng rãi. Hồ sơ bao gồm cả phần kiến trúc và kết cấu khung thép đảm bảo tính ổn định và thi công chính xác.
| Hạng mục | Thông số |
|---|---|
| Kích thước nhà xưởng | 26x47m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phần mềm | AutoCAD |
Bộ bản vẽ gồm những gì
Bản vẽ cung cấp ở định dạng DWG (AutoCAD) với các hạng mục chính sau:
- Kiến trúc: bản vẽ mặt bằng, mặt đứng, mặt cắt cơ bản
- Kết cấu khung thép: chi tiết khung thép, móng, kết cấu chịu lực
Hồ sơ tập trung vào phần kiến trúc và kết cấu nhằm phục vụ thi công nhà xưởng khung thép tiền chế.
Phù hợp với ai
Bản vẽ thích hợp cho các chủ đầu tư, nhà thầu thi công và kỹ sư xây dựng đang triển khai các dự án xây dựng nhà xưởng tiền chế. Ngoài ra, tài liệu cũng dùng làm tư liệu tham khảo cho sinh viên chuyên ngành xây dựng, kiến trúc hoặc cơ khí.
Lưu ý khi sử dụng bản vẽ
- Khảo sát kỹ hiện trạng đất để đảm bảo phù hợp với kích thước và kết cấu thiết kế.
- Điều chỉnh bản vẽ theo quy hoạch địa phương và giấy phép xây dựng.
- Kỹ sư có chứng chỉ cần kiểm tra lại phần kết cấu móng, khung thép trước khi thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn vui lòng bấm nút DOWNLOAD NGAY để sở hữu bộ bản vẽ chi tiết này và khám phá thêm nhiều tài liệu hữu ích cùng chủ đề trên Hồ sơ xây dựng.

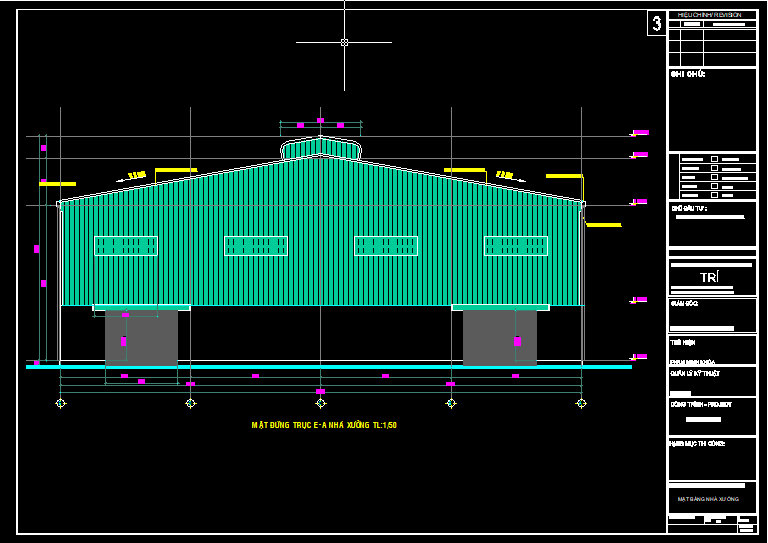

Hình ảnh xem trước
