Bản vẽ nhà xưởng thép tiền chế 26x72m – Kiến trúc, kết cấu file CAD
Tải bản vẽ
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ này là phương án thiết kế nhà xưởng thép tiền chế với kích thước 26m x 72m, quy mô phù hợp cho các dự án sản xuất hoặc kho bãi quy mô vừa và lớn. Hồ sơ bao gồm kiến trúc và kết cấu khung thép cho toàn bộ công trình.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng thép tiền chế |
| Kích thước | 26x72m |
Bộ bản vẽ gồm những gì
Bộ bản vẽ được lưu trong file ZIP gồm:
- File CAD (.dwg) bản vẽ chi tiết kiến trúc và kết cấu khung thép
- File PDF tham khảo cùng bản vẽ
- Ảnh xem trước phối cảnh và mặt bằng tổng thể công trình
Bộ hồ sơ mở được bằng phần mềm AutoCAD và các trình xem PDF tiêu chuẩn.
Phù hợp với ai
Bộ bản vẽ phù hợp để:
- Kỹ sư xây dựng, kiến trúc sư triển khai hồ sơ thi công nhà xưởng thép tiền chế
- Nhà thầu thi công tham khảo yếu tố kết cấu khung thép và kiến trúc
- Chủ đầu tư muốn tham khảo thiết kế cơ sở cho dự án nhà xưởng quy mô 26x72m
Lưu ý khi sử dụng bản vẽ
- Nên khảo sát hiện trạng đất thực tế để điều chỉnh kích thước, vị trí cho phù hợp với quy hoạch và giấy phép xây dựng tại địa phương
- Kỹ sư kết cấu có chứng chỉ cần kiểm tra lại các chi tiết móng và kết cấu trước khi đưa vào thi công thực tế
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành
Bạn hãy bấm nút DOWNLOAD NGAY để lấy bản vẽ và tham khảo thêm các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm thời gian và chi phí công việc.

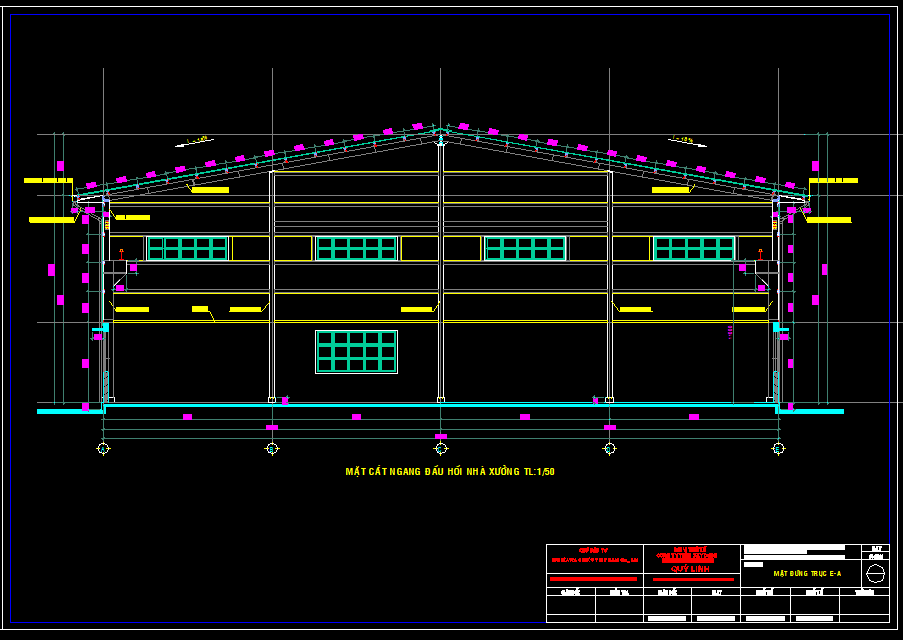

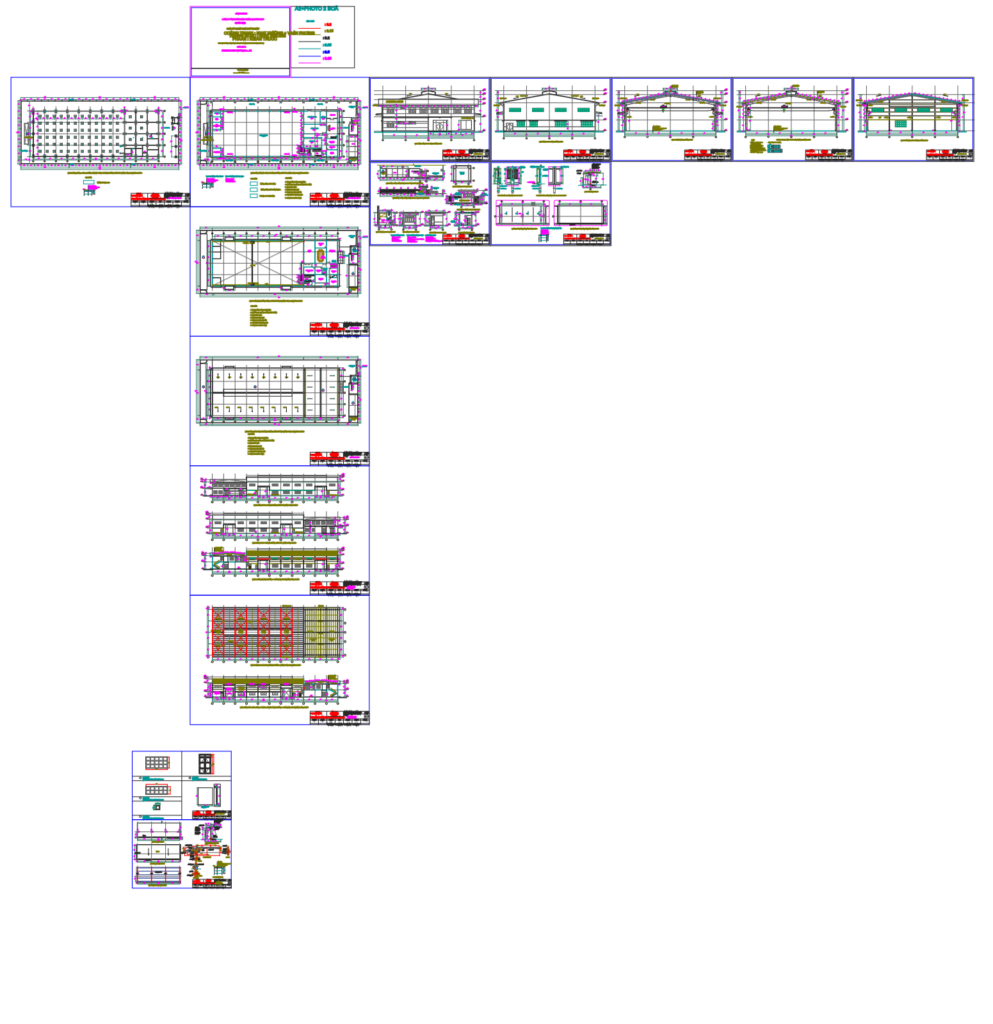

Hình ảnh xem trước
