Bản vẽ nhà xưởng thép tiền chế 28x30m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ nhà xưởng thép tiền chế có kích thước 28x30m, bao gồm các thiết kế kiến trúc và kết cấu khung thép. Đây là mẫu nhà xưởng dùng cho các mục đích sản xuất, cơ khí hoặc kho bãi, thiết kế tận dụng tối đa không gian mở với cấu trúc thép tiền chế chắc chắn.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 28x30m |
| Số tầng | 1 tầng (nhà xưởng) |
| Loại công trình | Nhà xưởng thép tiền chế |
Bộ bản vẽ gồm những gì
- Bản vẽ kiến trúc: mặt bằng tổng thể, mặt cắt, mặt đứng.
- Bản vẽ kết cấu: khung thép tiền chế, chi tiết kết cấu móng và kết cấu chịu lực.
- Định dạng file: AutoCAD DWG và PDF.
- Số lượng file: 2 file chính (.dwg và .pdf), kèm theo 2 ảnh xem trước.
Phù hợp với ai
Bộ bản vẽ này thích hợp cho kỹ sư kết cấu, kiến trúc sư triển khai thiết kế nhà xưởng, nhà thầu thi công và chủ đầu tư cần tham khảo phương án cơ bản. Đồng thời cũng là tài liệu tham khảo hữu ích cho sinh viên ngành xây dựng và cơ khí học tập thực hành.
Lưu ý khi sử dụng bản vẽ
- Trước khi thi công, cần khảo sát thực tế hiện trạng đất và điều chỉnh bản vẽ phù hợp với quy hoạch, giấy phép xây dựng tại địa phương.
- Kỹ sư có chứng chỉ nên kiểm tra lại các chi tiết kết cấu, móng trước khi triển khai thi công để đảm bảo độ an toàn và khả thi.
- Tài liệu được soạn theo quy định tại thời điểm lập, khi áp dụng cần đối chiếu và cập nhật theo văn bản pháp luật hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ về máy và xem thêm các combo tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và công sức.

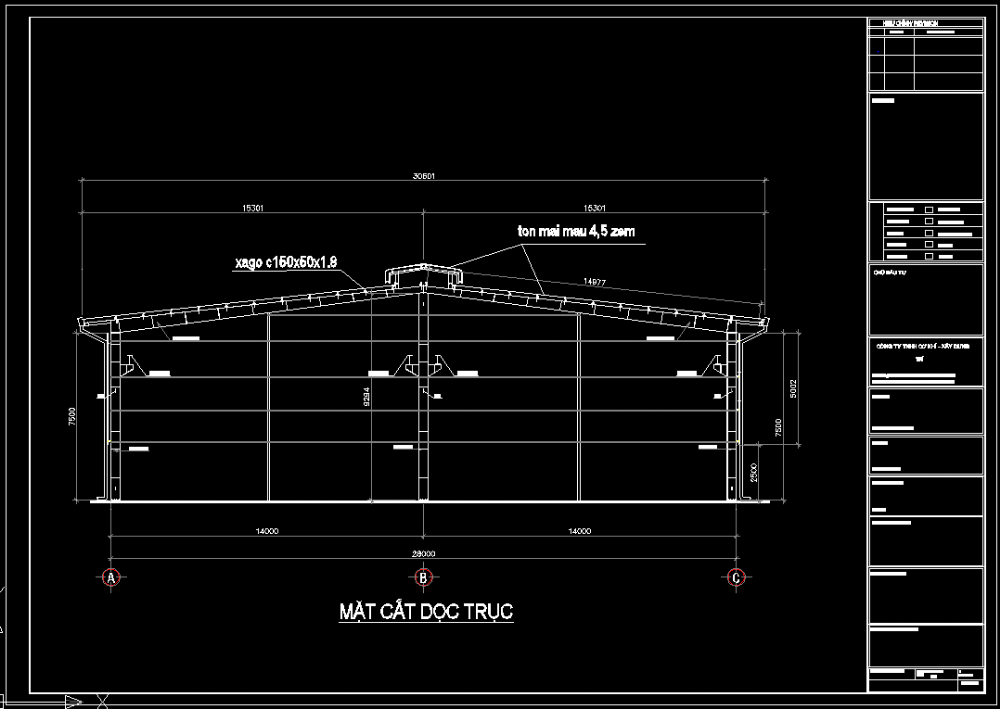

Hình ảnh xem trước
