Bản vẽ nhà xưởng thép tiền chế 30x50m 8 khung – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ thiết kế nhà xưởng này dành cho công trình nhà thép tiền chế quy mô 8 khung, kích thước 30x50m. Hồ sơ bao gồm phần kiến trúc và kết cấu với các chi tiết khung thép đảm bảo tính khả thi trong thi công và vận hành. Công trình phù hợp với các đơn vị sản xuất, cơ khí hoặc nhà thầu cần tài liệu triển khai kỹ thuật.
| Hạng mục | Thông số |
|---|---|
| Kích thước cơ bản | 30x50m |
| Số khung thép | 8 khung |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
| Định dạng | File CAD và PDF |
Bộ bản vẽ gồm những gì
- Bản vẽ kiến trúc nhà xưởng (mặt bằng, mặt đứng, chi tiết xây dựng)
- Bản vẽ kết cấu khung thép, móng, chi tiết thép
- File định dạng AutoCAD (.dwg) và PDF thuận tiện cho xem và chỉnh sửa
- Bản vẽ chi tiết mô tả chính xác các yếu tố kỹ thuật để thi công nhà thép tiền chế
Phù hợp với ai
Bộ bản vẽ này thích hợp cho kỹ sư kết cấu, kiến trúc sư triển khai thiết kế, nhà thầu thi công nhà xưởng thép tiền chế cần hồ sơ triển khai kỹ thuật. Ngoài ra, chủ đầu tư tham khảo phương án xây dựng hoặc sinh viên ngành xây dựng cũng có thể sử dụng để học tập và nghiên cứu.
Lưu ý khi sử dụng bản vẽ
- Khảo sát kỹ hiện trạng khu đất và điều chỉnh kích thước, phương án theo quy hoạch và giấy phép địa phương trước khi thi công
- Kỹ sư kết cấu có chứng chỉ cần kiểm tra lại thiết kế móng và khung thép để đảm bảo an toàn và phù hợp thực tế
- Tài liệu được soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo các văn bản pháp luật hiện hành
Bạn hãy bấm nút DOWNLOAD NGAY để lấy bộ bản vẽ, và tham khảo thêm các combo, bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và thời gian.

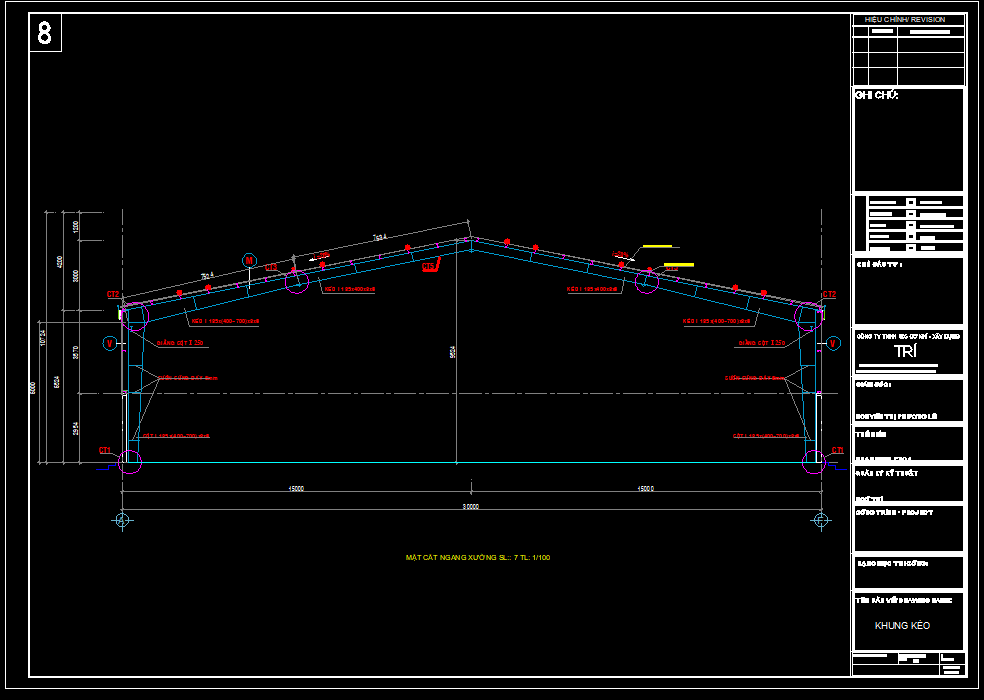

Hình ảnh xem trước
