Bản vẽ nhà xưởng thép tiền chế 34x32m – Kiến trúc, kết cấu file CAD
Tải bản vẽ
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ thiết kế này là hồ sơ nhà xưởng thép tiền chế với kích thước 34x32m, tập trung vào kiến trúc và kết cấu khung thép. Đây là phương án giải pháp đóng vai trò quan trọng trong xây dựng nhà xưởng đáp ứng nhu cầu sản xuất, chế tạo trong các ngành công nghiệp.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng thép tiền chế |
| Kích thước | 34x32m |
| Phần mềm | AutoCAD |
| Loại hồ sơ | Bản vẽ thiết kế (kiến trúc, kết cấu) |
Bộ bản vẽ gồm những gì
Bộ bản vẽ bao gồm các file DWG định dạng AutoCAD, thể hiện các nội dung thiết kế chính sau:

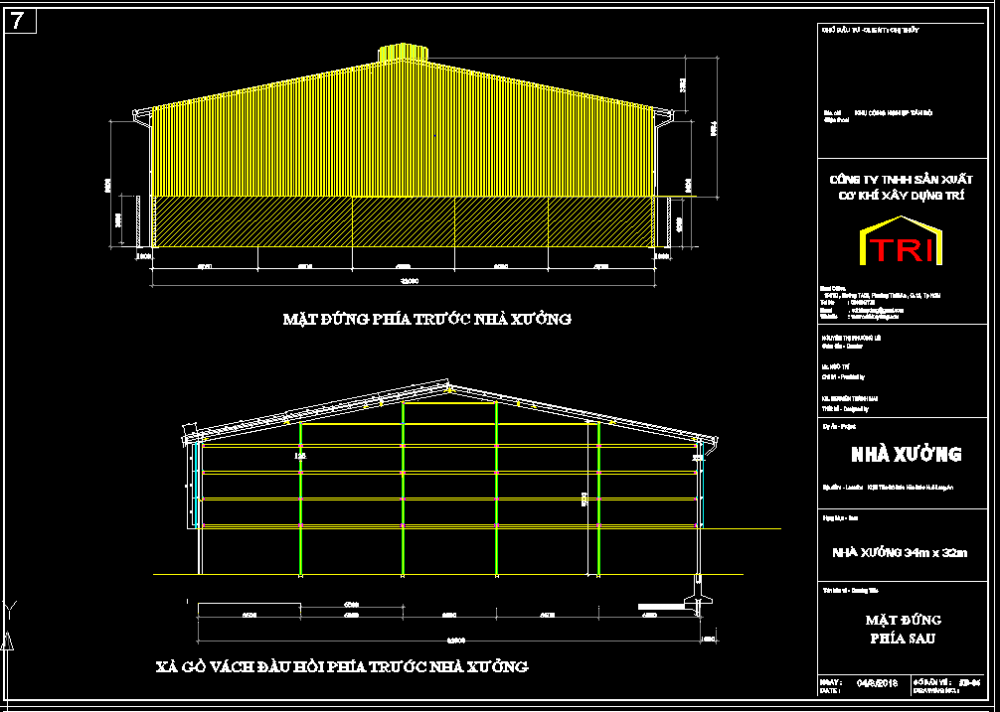

- Kiến trúc: mặt bằng nhà xưởng, chi tiết mặt đứng, mặt cắt.
- Kết cấu: kết cấu khung thép, chi tiết móng, cấu kiện kết cấu thép.
Phù hợp với ai
- Nhà thầu thi công, kỹ sư xây dựng sử dụng làm tài liệu tham khảo để triển khai thi công nhà xưởng thép tiền chế.
- Chủ đầu tư muốn nghiên cứu phương án kiến trúc và kết cấu cho dự án nhà xưởng kích thước 34x32m.
- Sinh viên, học viên ngành xây dựng học tập và nghiên cứu về thiết kế nhà xưởng bằng khung thép tiền chế.
Lưu ý khi sử dụng bản vẽ
- Trước khi thi công, cần khảo sát hiện trạng đất thực tế và điều chỉnh bản vẽ phù hợp với quy hoạch, giấy phép xây dựng địa phương.
- Các kỹ sư có chứng chỉ cần kiểm tra, thẩm định lại phần kết cấu móng và khung thép để đảm bảo an toàn theo tiêu chuẩn hiện hành.
- Tài liệu được soạn theo quy định kỹ thuật tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ nhà xưởng này và xem thêm các combo tài liệu thiết kế xây dựng khác cùng chủ đề tại Hồ sơ xây dựng để tiết kiệm chi phí hiệu quả.

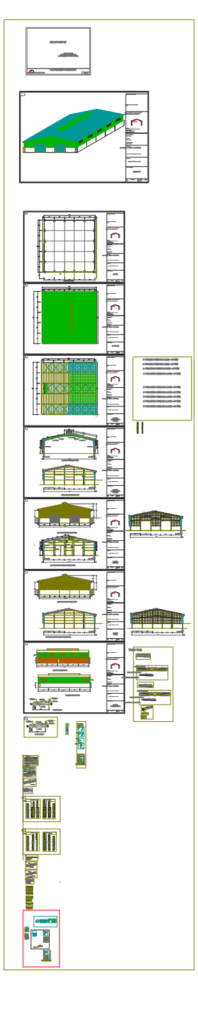

Hình ảnh xem trước
