Bản vẽ nhà xưởng thép tiền chế 37x53m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ thiết kế nhà xưởng thép tiền chế có kích thước 37x53m. Hồ sơ gồm kiến trúc và kết cấu khung thép, phục vụ xây dựng nhà xưởng sản xuất, cơ khí hoặc kho bãi. Đây là mẫu nhà xưởng quy mô lớn, thiết kế đảm bảo kết cấu bền vững và tính công năng phù hợp.
| Hạng mục | Thông số |
|---|---|
| Kích thước | 37x53m |
| Loại công trình | Nhà xưởng thép tiền chế |
| Phần mềm mở | AutoCAD, PDF |
Bộ bản vẽ gồm những gì
- Bản vẽ kiến trúc: mặt bằng, mặt đứng, mặt cắt thể hiện cấu trúc nhà xưởng
- Bản vẽ kết cấu: chi tiết khung thép, móng, liên kết chịu lực
- File định dạng: DWG AutoCAD và PDF tiện cho kỹ sư, kiến trúc sư tham khảo và triển khai
- Hình ảnh xem trước dạng PNG minh họa phối cảnh và tổng thể
Phù hợp với ai
Bản vẽ thích hợp cho kỹ sư, kiến trúc sư triển khai bản vẽ thi công nhà xưởng thép tiền chế, nhà thầu thi công cần hồ sơ thiết kế làm cơ sở. Ngoài ra, chủ đầu tư muốn tham khảo phương án thiết kế cũng có thể dùng tài liệu này.
Lưu ý khi sử dụng bản vẽ
- Khảo sát hiện trạng đất và địa chất kỹ càng trước khi triển khai thi công
- Điều chỉnh bản vẽ theo quy hoạch và giấy phép xây dựng của địa phương
- Kiểm tra kỹ kết cấu khung thép và móng bởi kỹ sư có chứng chỉ trước khi thi công để đảm bảo an toàn
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành
Bạn vui lòng bấm nút DOWNLOAD NGAY để tải bộ bản vẽ, đồng thời tham khảo thêm các bộ tài liệu liên quan trên Hồ sơ xây dựng nhằm tiết kiệm thời gian và tối ưu hiệu quả công việc.

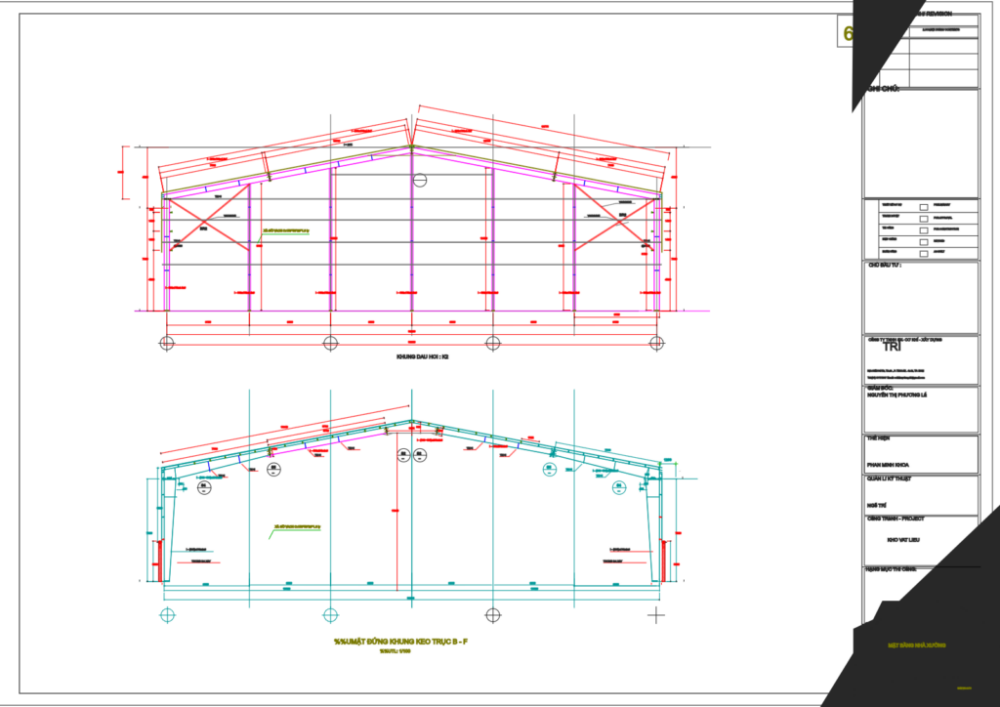

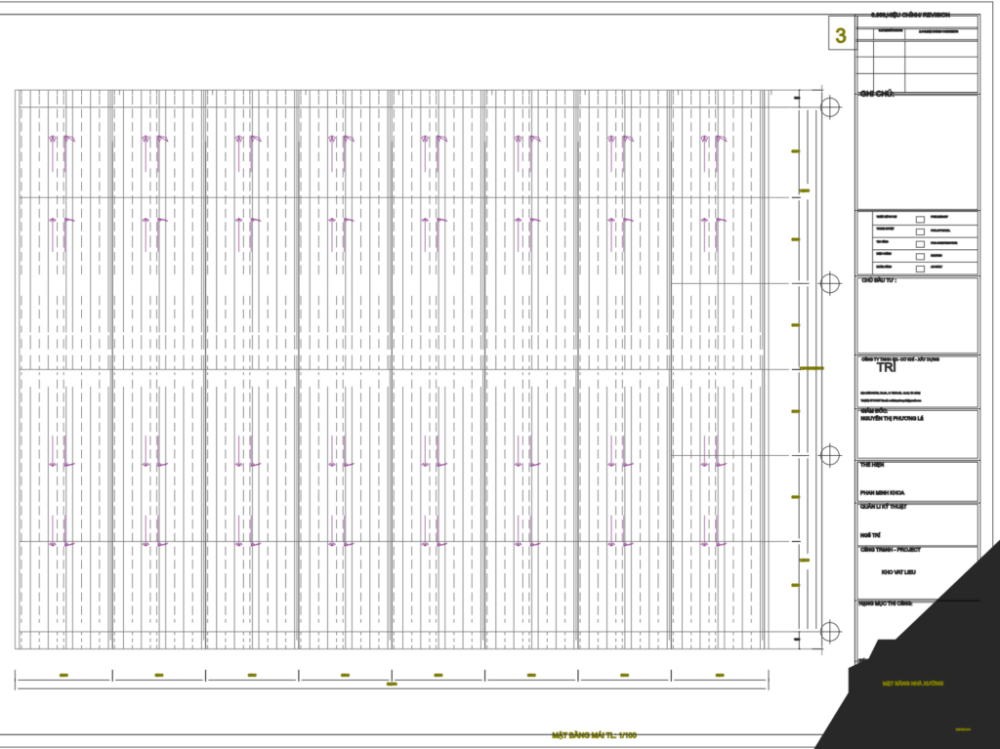

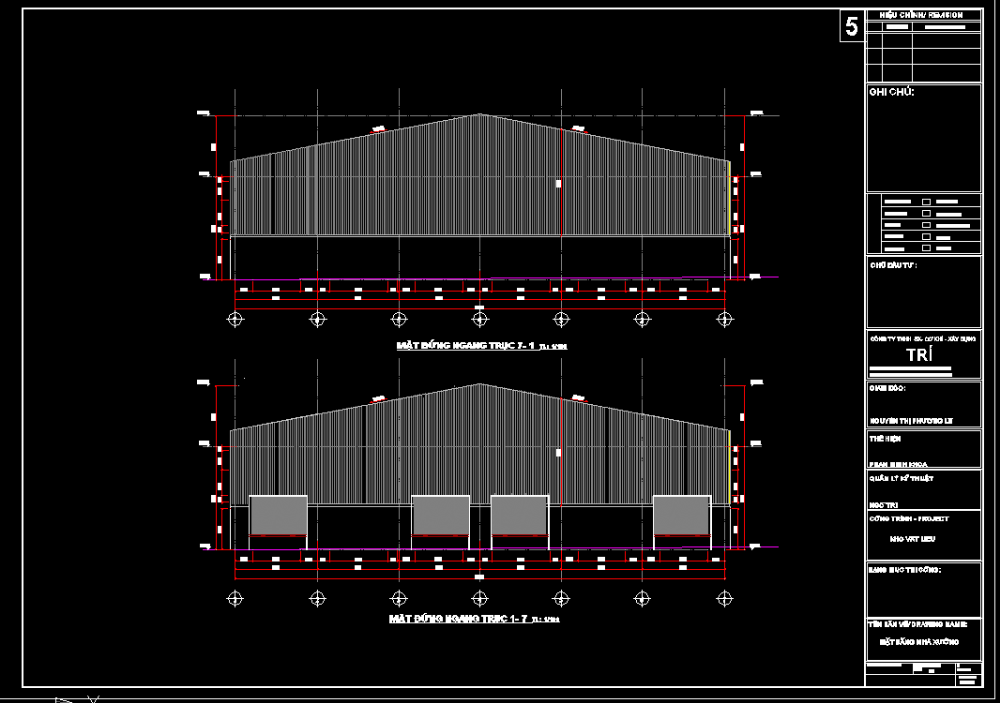

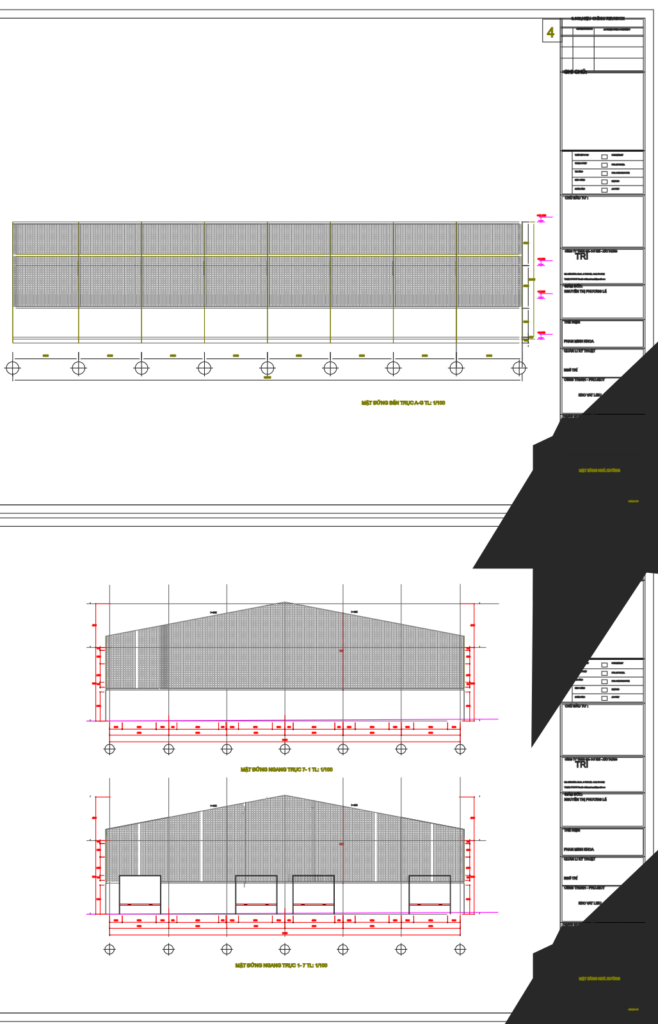

Hình ảnh xem trước
