Bản vẽ nhà xưởng thép tiền chế 38x66m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ nhà xưởng thép tiền chế kích thước 38x66m sử dụng cho các dự án sản xuất, kho bãi yêu cầu không gian lớn và kết cấu chịu lực chắc chắn. Hồ sơ bao gồm phần kiến trúc và kết cấu khung thép phù hợp để triển khai xây dựng nhà xưởng hiện đại.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng thép tiền chế |
| Kích thước | 38x66m |
| Phần mềm sử dụng | AutoCAD (file DWG) |
| Phạm vi hồ sơ | Kiến trúc, kết cấu |
Bộ bản vẽ gồm những gì
- Bản vẽ kiến trúc nhà xưởng gồm mặt bằng, mặt đứng và mặt cắt chi tiết
- Bản vẽ kết cấu khung thép chi tiết chịu lực
- Hồ sơ được cung cấp ở định dạng file CAD (.dwg) có thể mở và chỉnh sửa bằng phần mềm AutoCAD
- Không bao gồm bản vẽ điện nước hay hồ sơ dự toán trong bộ tài liệu này
Phù hợp với ai
Bộ bản vẽ này dành cho kỹ sư xây dựng, kiến trúc sư triển khai thiết kế nhà xưởng thép tiền chế và nhà thầu thi công cần tài liệu kỹ thuật để lập kế hoạch thi công chính xác. Đồng thời, chủ đầu tư hoặc đơn vị tư vấn giám sát cũng có thể tham khảo để kiểm soát quy trình thực hiện công trình.
Lưu ý khi sử dụng bản vẽ
- Khảo sát kỹ thực trạng khu đất và điều kiện thi công trước khi áp dụng bản vẽ thiết kế
- Điều chỉnh bản vẽ cho phù hợp với quy hoạch xây dựng và giấy phép địa phương
- Kỹ sư có chứng chỉ phải kiểm tra lại phần kết cấu và móng để đảm bảo an toàn trong thi công
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ và xem thêm các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và nâng cao hiệu quả triển khai dự án.

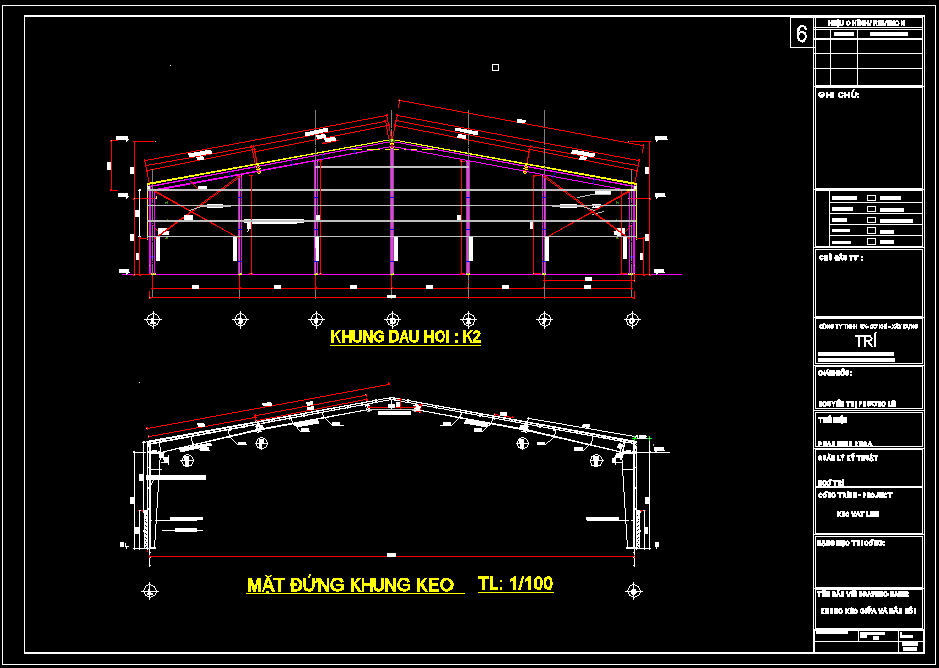

Hình ảnh xem trước
