Bản vẽ nhà xưởng thép tiền chế 40x100m – Kiến trúc, kết cấu file CAD PDF
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ nhà xưởng thép tiền chế có kích thước 40x100m, tập trung chủ yếu vào kiến trúc và kết cấu khung thép, phù hợp cho các công trình nhà xưởng sản xuất, kho bãi với quy mô lớn. Đây là tài liệu thiết kế giúp kỹ sư và nhà thầu triển khai thi công dự án nhà xưởng theo đúng tiêu chuẩn và yêu cầu kỹ thuật.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng thép tiền chế |
| Kích thước | 40x100m |
| Số tầng | 1 tầng |
| Phần mềm sử dụng | AutoCAD |
Bộ bản vẽ gồm những gì
- Bản vẽ kiến trúc nhà xưởng: mặt bằng tổng thể, mặt đứng, mặt cắt mô tả chi tiết công trình
- Bản vẽ kết cấu khung thép: chi tiết kết cấu thép tiền chế đảm bảo ổn định và tính chịu lực
- Tài liệu định dạng file CAD (.dwg) và PDF thuận tiện cho việc xem, chỉnh sửa và in ấn
- Không bao gồm phần điện nước và dự toán
Phù hợp với ai
Tài liệu này phù hợp với kỹ sư xây dựng, kỹ thuật viên thiết kế nhà xưởng, nhà thầu thi công và sinh viên chuyên ngành xây dựng cần tham khảo bản vẽ mẫu công trình nhà xưởng thép tiền chế có kích thước lớn. Chủ nhà hoặc đơn vị đầu tư cũng có thể sử dụng để tham khảo phương án thiết kế.
Lưu ý khi sử dụng bản vẽ
- Bạn cần khảo sát kỹ hiện trạng đất trước khi áp dụng bản vẽ để đảm bảo phù hợp với điều kiện thực tế
- Điều chỉnh bản vẽ theo quy hoạch và các yêu cầu giấy phép xây dựng tại địa phương
- Kỹ sư chịu trách nhiệm cần có chứng chỉ hành nghề để kiểm tra và thẩm định phương án về kết cấu, đặc biệt phần móng trước khi thi công
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành
Bạn hãy bấm nút DOWNLOAD NGAY để tải bộ bản vẽ, đồng thời tham khảo thêm các combo/bộ tài liệu cùng chủ đề tại Hồ sơ xây dựng để tiết kiệm và có nhiều lựa chọn hơn.

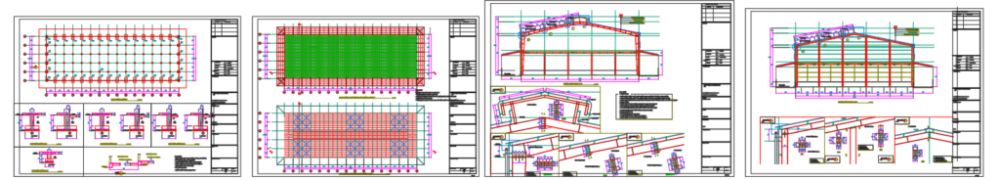

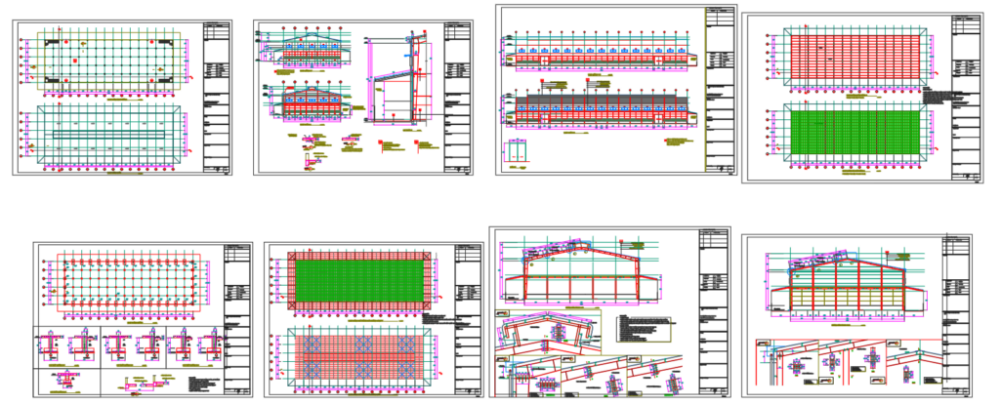

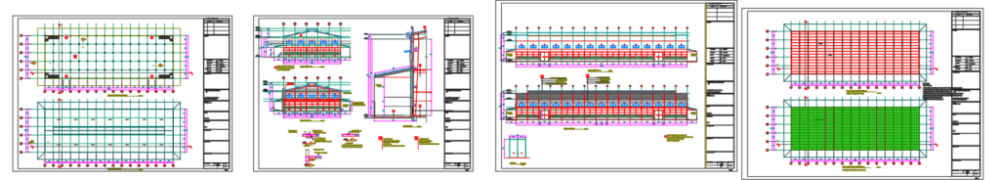

Hình ảnh xem trước
