Bản vẽ nhà xưởng thép tiền chế 70x117m – Kiến trúc, kết cấu file CAD
Mở nguồn tải tại hosoxaydung.com
File được quản lý tại website mẹ. Nếu chưa có file chính thức, hệ thống ghi nhận yêu cầu và chuyển nhân viên bổ sung.
Tổng quan mẫu nhà xưởng
Bản vẽ nhà xưởng thép tiền chế kích thước 70x117m được thiết kế phù hợp cho các công trình nhà xưởng sản xuất cơ khí, xây dựng. Hồ sơ gồm các hạng mục về kiến trúc và kết cấu khung thép đảm bảo tính chắc chắn và thi công dễ dàng. Bản vẽ giúp chủ đầu tư và đơn vị thi công có công cụ triển khai chính xác theo kích thước thực tế.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà xưởng thép tiền chế |
| Kích thước | 70x117m |
| Số tầng | 1 tầng |
| Phần mềm mở | AutoCAD (file DWG), PDF |
Bộ bản vẽ gồm những gì
- Bản vẽ kiến trúc: mặt bằng nhà xưởng.
- Bản vẽ kết cấu: kết cấu khung thép tiền chế, móng, hệ giằng.
- Hồ sơ định dạng file DWG và PDF, mở bằng AutoCAD hoặc phần mềm đọc PDF.
Phù hợp với ai
Tài liệu này phù hợp cho chủ đầu tư tham khảo phương án thiết kế nhà xưởng thép tiền chế, các kỹ sư kết cấu và kiến trúc sử dụng làm cơ sở triển khai hồ sơ thi công, sinh viên ngành xây dựng và kiến trúc học tập tham khảo giải pháp kết cấu thép.
Lưu ý khi sử dụng bản vẽ
- Khảo sát thực tế vị trí đất xây dựng để điều chỉnh bản vẽ cho phù hợp với quy hoạch và giấy phép xây dựng địa phương.
- Kỹ sư có chứng chỉ cần kiểm tra lại phần kết cấu móng cũng như kết cấu thép trước khi thi công chính thức.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn hãy bấm nút DOWNLOAD NGAY để tải tài liệu và tham khảo thêm các combo bộ bản vẽ cùng chủ đề nhà xưởng trên Hồ sơ xây dựng để tiết kiệm thời gian và chi phí.

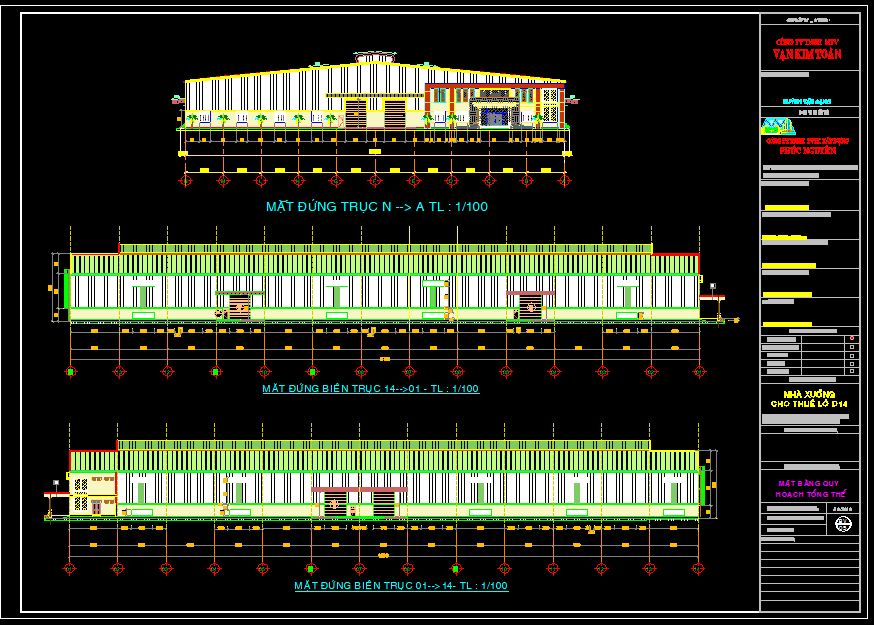

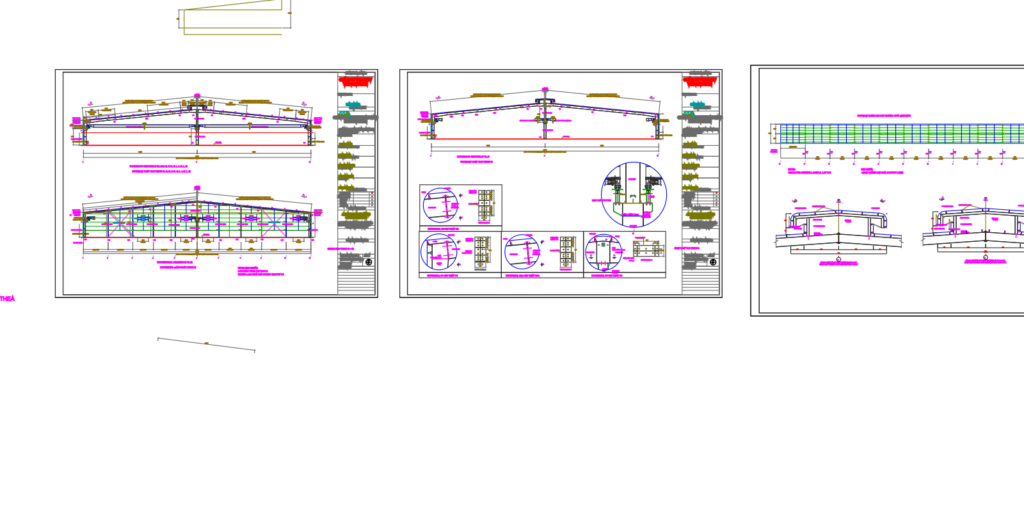

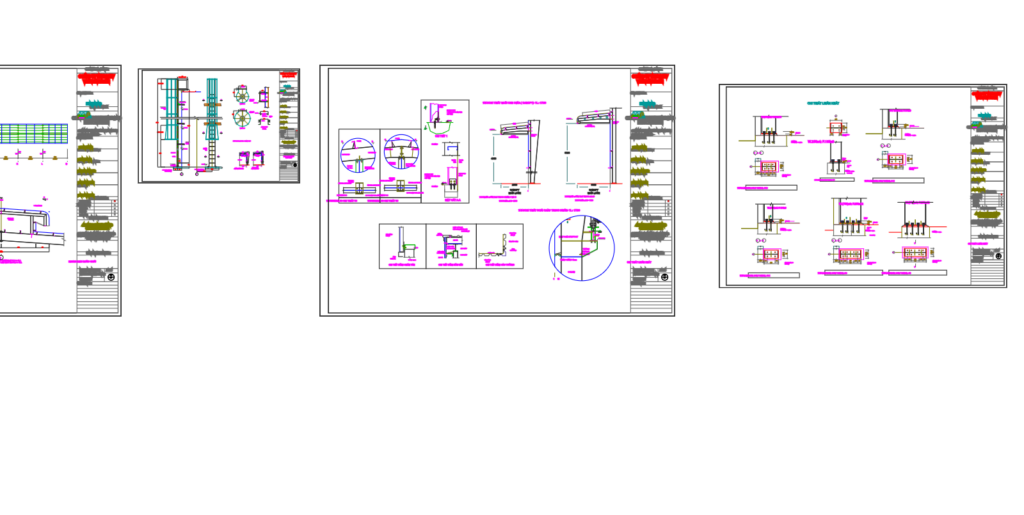

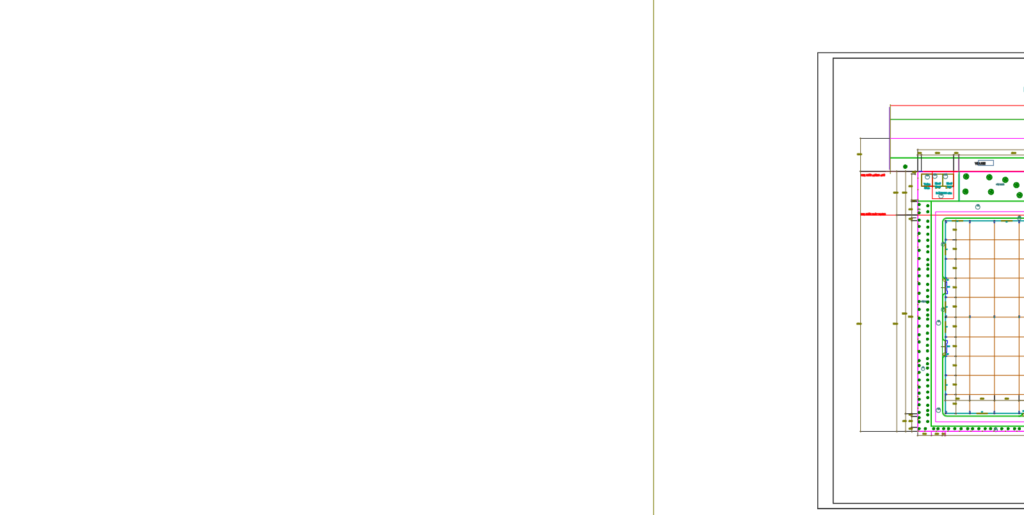

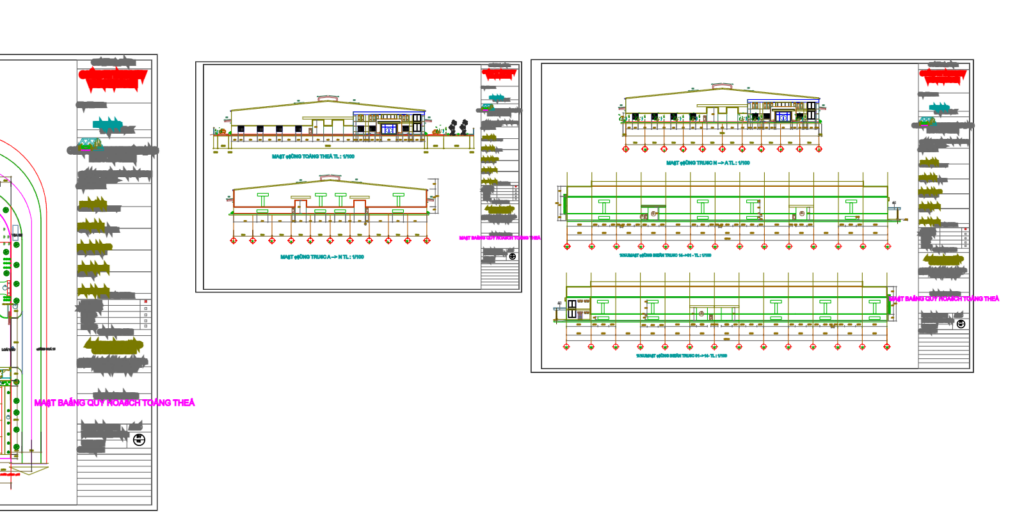

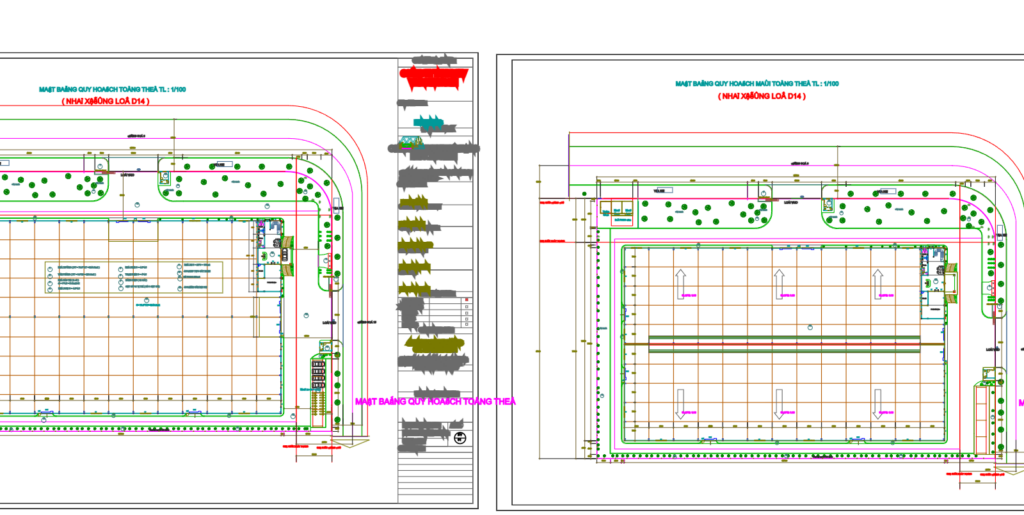

Hình ảnh xem trước
