Bản vẽ thiết kế nhà xưởng khung zamil

Nhà xưởng khung Zamil là một thuật ngữ dùng để chỉ loại nhà xưởng sử dụng kết cấu thép tiền chế (Pre-engineered Steel Buildings), được xây dựng dựa trên các khung thép tiêu chuẩn hóa. Tên gọi “Zamil” xuất phát từ công ty Zamil Steel, một trong những nhà sản xuất kết cấu thép hàng đầu thế giới, nhưng ngày nay, thuật ngữ này thường được dùng để chỉ chung các kiểu nhà xưởng sử dụng kết cấu thép tiền chế tương tự.

Cùng VINACON tham khảo bản vẽ nhà xưởng khung zamil sau đây :

Dưới đây là các thành phần chính thường xuất hiện trong bản vẽ:

1. Tổng mặt bằng (Site Plan):

Hiển thị toàn bộ vị trí nhà xưởng trên khu đất, bao gồm:
Ranh giới khu đất.
Vị trí nhà xưởng, văn phòng, khu vực phụ trợ.
Giao thông nội bộ, bãi đỗ xe, cây xanh, hệ thống thoát nước.
2. Mặt bằng bố trí cột (Column Layout Plan):

Xác định vị trí các cột thép trong nhà xưởng.
Các bước cột (khoảng cách giữa các cột).
Phân bố lưới trục (theo ký hiệu A, B, C… và 1, 2, 3…).
3. Bản vẽ khung chính (Main Frame Elevation):

Hiển thị chi tiết kết cấu khung thép Zamil:
Cột thép (Columns).
Kèo thép (Rafters).
Liên kết bu lông và mối hàn.
Độ cao đỉnh mái (Roof Ridge Height) và độ dốc mái (Roof Slope).
4. Mặt bằng mái (Roof Layout):

Bố trí mái nhà, các lỗ thông gió, máng xối, hệ thống thoát nước mưa.
Chỉ định vật liệu mái: Tôn mạ kẽm, tấm panel cách nhiệt, hoặc các vật liệu khác.
5. Chi tiết tường và cửa (Wall & Door Details):
Kết cấu tường bao che (panel hoặc gạch).
Các loại cửa (cửa cuốn, cửa trượt, cửa sổ).
Hệ thống cửa đi, cửa sổ bố trí theo công năng sử dụng.
6. Bản vẽ móng và nền (Foundation and Flooring Plan):

Kết cấu móng cột (móng đơn, móng băng, móng cọc).
Lớp nền bê tông, lớp gia cố, và thoát nước nền.
Khả năng chịu tải (Load-Bearing Capacity).
7. Hệ thống phụ trợ:

Điện: Bố trí chiếu sáng, ổ cắm, hệ thống tủ điện.
Nước: Hệ thống cấp thoát nước, chữa cháy.
Thông gió: Quạt thông gió, lỗ thông hơi, hệ thống điều hòa không khí.
8. Bản vẽ chi tiết kết cấu thép (Steel Details):

Mặt cắt ngang của các thanh thép (I, H, Z).
Chi tiết bu lông, bản mã, liên kết hàn.
Bản vẽ chế tạo các thành phần thép.

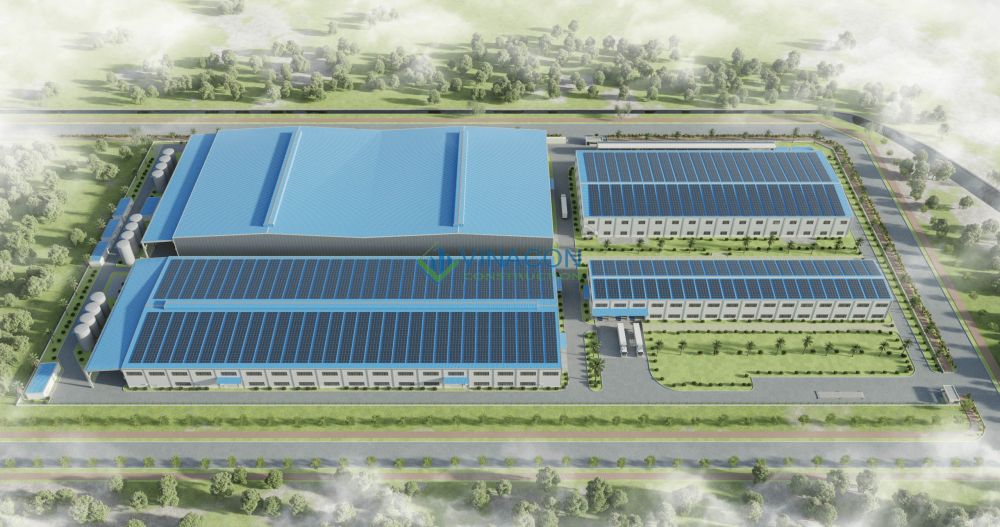

9. Bản vẽ phối cảnh (3D Perspective):

Hình ảnh minh họa tổng thể nhà xưởng sau khi hoàn thiện.
