Một tuyến ống không va vào dầm vẫn có thể che cửa tủ hoặc cản đường thay máy. Phối hợp hệ thống kỹ thuật cần kiểm tra hình học, vận hành và trình tự lắp đặt cùng nhau.
Phối hợp là thống nhất không gian và trách nhiệm
Hệ điện, nước, thông gió và công nghệ có yêu cầu riêng về vị trí, tiếp cận, bảo trì và vận hành. Khi cùng xuất hiện trong xưởng, các bộ môn cần dùng chung dữ liệu cùng nguyên tắc bố trí. Mục tiêu không chỉ là tránh các đường tuyến cắt nhau trên mô hình.
Thống nhất đầu vào trước khi bố trí tuyến
Danh sách máy, vị trí cột, cửa, vùng nâng và công năng phải được cập nhật theo một cơ sở chung. Cần biết dữ liệu nào đã chốt và mốc thay đổi nào ảnh hưởng các bên để tránh mỗi đơn vị triển khai một phiên bản khác.
Nhiệm vụ kỹ thuật cần nêu lưu lượng, điều kiện môi trường hoặc dữ liệu phụ tải phù hợp của từng hệ. Những giả định quan trọng phải được ghi nhận và có người chịu trách nhiệm xác nhận.
Lập hành lang kỹ thuật theo ưu tiên có cơ sở
Có tuyến cần độ dốc, có hệ cần bán kính hoặc khoảng tiếp cận, có vùng cần để trống cho cầu trục và vận chuyển. Thứ tự ưu tiên nên được thống nhất theo yêu cầu kỹ thuật thực tế, không chỉ theo bên lắp trước.
Mặt cắt phối hợp ở các vùng đông tuyến giúp thấy rõ cao độ và khoảng không sử dụng. Cần đưa cả giá đỡ và các bộ phận phụ vào kiểm tra, thay vì chỉ thể hiện kích thước danh nghĩa của ống.
Kiểm tra đường bảo trì và thay thế
Thiết bị cần mở cửa, rút bộ phận, thay lọc hoặc nâng chuyển khi sửa. Một mặt bằng chỉ chứa vừa thiết bị có thể không đáp ứng các hoạt động này. Dữ liệu bảo trì từ nhà cung cấp cần được đưa vào không gian thiết kế.
Không nên dùng lối đi vận hành hoặc vùng hàng làm chỗ bảo trì mặc định nếu điều đó không được tổ chức. Cần đánh giá các trạng thái để tránh xưởng chỉ thuận tiện khi mọi thiết bị đều mới và hoạt động bình thường.
Phối hợp điểm treo, lỗ mở và giao diện kết cấu
Tuyến kỹ thuật cần được đỡ bởi cấu tạo phù hợp. Vị trí treo và tải liên quan phải được trao đổi với kết cấu; không tự dùng xà gồ hoặc giằng làm điểm treo cho mọi hệ thống.
Lỗ mở và xuyên kết cấu cần được thiết kế, phối hợp trước. Nếu thay đổi sau, phải có đánh giá và giải pháp phù hợp thay vì khoan cắt tùy tiện để kịp lắp tuyến.
Quản lý thay đổi từ mô hình tới công trường
Bản vẽ phối hợp cần có phiên bản và trách nhiệm xử lý xung đột rõ ràng. Quyết định tại hiện trường phải được ghi nhận và chuyển cho các bộ môn bị ảnh hưởng, không để bản vẽ hoàn công khác thực tế một cách không kiểm soát.
Sau lắp đặt, kiểm tra cần gồm khả năng tiếp cận, vận hành, bảo trì và các giao diện đã thống nhất. Một mô hình hết va chạm không tự chứng minh toàn bộ hệ đáp ứng công năng.
Bảng kiểm soát phương án
| Nội dung | Cần làm rõ | Đầu ra cần kiểm tra |
|---|---|---|
| Đầu vào | Máy, trục, cao độ và công năng | Bộ dữ liệu chung |
| Hành lang | Ưu tiên và không gian từng hệ | Mặt cắt phối hợp |
| Bảo trì | Mở, tháo, thay và nâng chuyển | Khoảng không thực tế |
| Kết cấu | Điểm treo, tải và lỗ mở | Giải pháp được đánh giá |
| Thay đổi | Phiên bản và người chịu trách nhiệm | Hồ sơ cập nhật, hoàn công |
Tình huống minh họa
Một máng cáp được đặt phía trước cửa mở của thiết bị xử lý không khí. Mô hình ống và máng không va nhau, nhưng bảo trì không thực hiện được như yêu cầu. Kiểm tra phối hợp cần bổ sung vùng thao tác, hướng mở và đường thay bộ phận, sau đó điều chỉnh tuyến theo thứ tự ưu tiên đã thống nhất.
Đây là ví dụ giả định để giải thích cách ra quyết định, không phải hồ sơ hay kết quả của một dự án VINACON đã thực hiện.
Thông tin nên chuẩn bị trước khi trao đổi phương án
- Danh sách máy và dữ liệu của các nhà cung cấp.
- Bản vẽ trục, cao độ và không gian sử dụng.
- Danh mục hệ cùng yêu cầu kỹ thuật riêng.
- Khoảng không bảo trì, thay thế và nâng chuyển.
- Điểm treo, lỗ mở và quản lý phiên bản hồ sơ.
Câu hỏi thường gặp
Dùng BIM có tự loại bỏ mọi xung đột không?
Công cụ hỗ trợ phát hiện theo dữ liệu và quy tắc đã nhập. Chất lượng vẫn phụ thuộc nhiệm vụ, mức thông tin và việc kiểm tra của các bên.
Có nên để đơn vị đến trước tự chọn tuyến trước không?
Nên có phương án phối hợp và thứ tự ưu tiên thống nhất theo yêu cầu kỹ thuật, tránh quyết định đơn lẻ làm khó hệ khác.

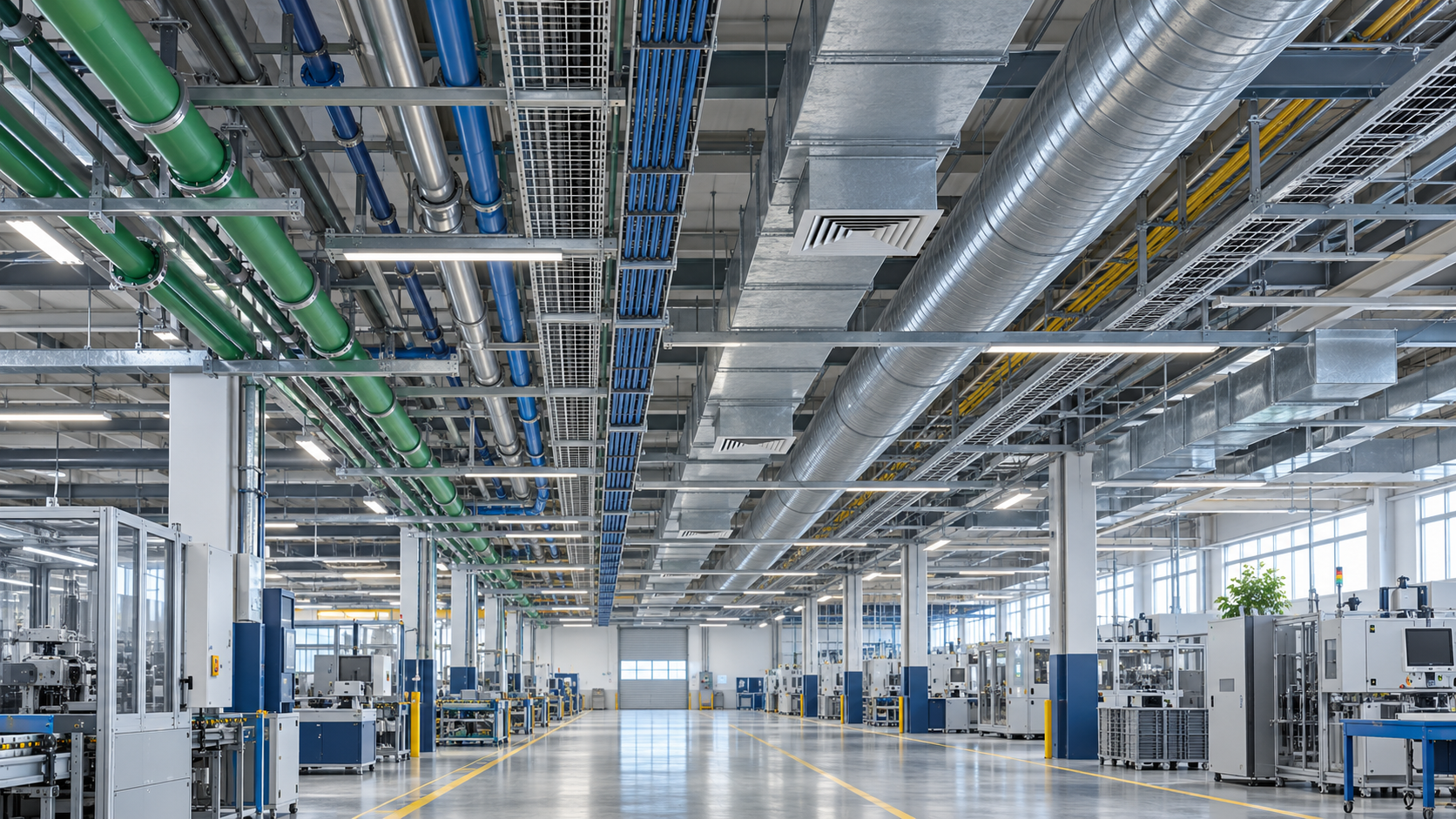

Tài liệu quốc tế được dùng để tham khảo nguyên lý; không thay thế quy định áp dụng cho dự án tại Việt Nam. Hình ảnh đại diện là minh họa ý tưởng tạo bằng AI, không phải ảnh dự án thực tế.
