🏭 NHỮNG ĐIỂM CẦN KIỂM TRA KHI THIẾT KẾ TỔNG MẶT BẰNG NHÀ XƯỞNG
Thiết kế tổng mặt bằng nhà xưởng quyết định cách tổ chức sản xuất, vận chuyển hàng hóa và vận hành toàn bộ dự án. Một phương án hợp lý cần kết nối nhà xưởng, kho, văn phòng và các công trình phụ trợ, đồng thời đáp ứng yêu cầu về an toàn, hạ tầng và khả năng mở rộng.
Trước khi chốt phương án, chủ đầu tư và đơn vị thiết kế cần rà soát những nội dung sau.
1. Ranh giới khu đất và các điều kiện đầu vào
Bước đầu tiên là đối chiếu ranh giới, diện tích và kích thước khu đất giữa hồ sơ pháp lý, bản đồ khảo sát và bản vẽ thiết kế. Cần làm rõ vị trí tiếp giáp đường giao thông, công trình lân cận, hành lang bảo vệ hạ tầng và các điểm đấu nối.
Đồng thời, phương án phải được kiểm tra theo quy hoạch được duyệt và các yêu cầu áp dụng cho dự án: chức năng sử dụng đất, chỉ giới xây dựng, khoảng lùi, mật độ xây dựng, tầng cao và diện tích cây xanh.
Dữ liệu đầu vào thống nhất giúp hạn chế việc phải điều chỉnh cả phương án khi triển khai các bước thiết kế tiếp theo.
2. Công nghệ sản xuất và phân khu chức năng

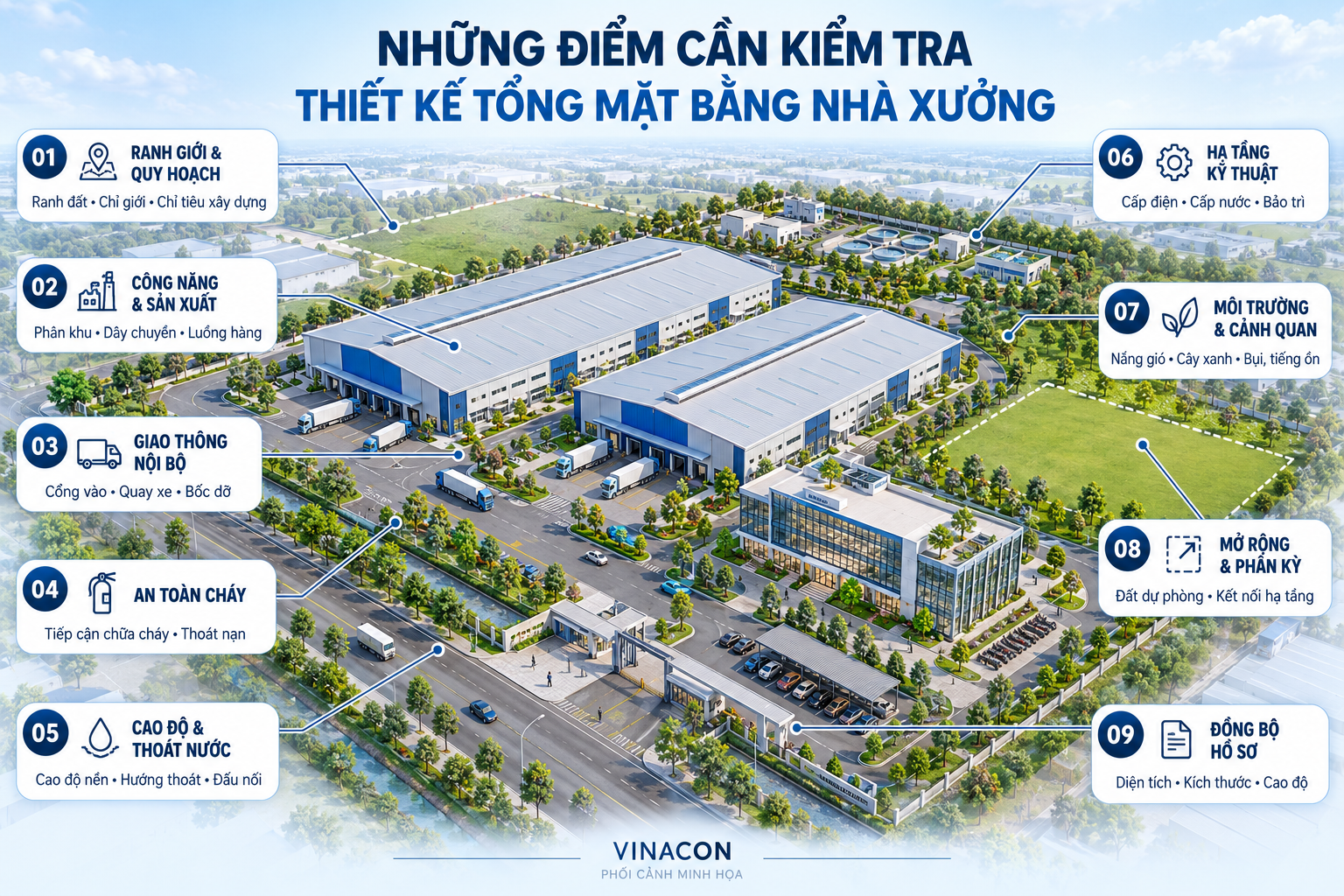

Những điểm cần kiểm tra khi thiết kế tổng mặt bằng nhà xưởng
Tổng mặt bằng cần xuất phát từ nhu cầu vận hành thực tế. Đơn vị thiết kế phải nắm được loại hình sản xuất, công suất dự kiến, kích thước thiết bị, nhu cầu lưu kho và phương thức vận chuyển.
Các khu vực nên được tổ chức theo trình tự phù hợp:
Tiếp nhận nguyên liệu → lưu kho → sản xuất → kiểm tra, đóng gói → lưu thành phẩm → xuất hàng.
Vị trí văn phòng, nhà ăn, khu vệ sinh và công trình phụ trợ cũng cần được xem xét theo số lượng lao động và đặc điểm sản xuất. Với nhà xưởng kết hợp văn phòng, cần kiểm tra sự giao cắt giữa người làm việc, khách đến giao dịch và phương tiện vận chuyển.
3. Cổng ra vào và giao thông nội bộ
Một bản vẽ có đường giao thông chưa chắc đã bảo đảm xe vận hành thuận lợi. Cần kiểm tra phương án bằng loại xe dự kiến sử dụng, đặc biệt là xe tải lớn và xe container.
Những điểm cần rà soát gồm:
Vị trí cổng và khả năng tiếp cận từ đường bên ngoài.
Chiều rộng đường, bán kính quay và khoảng trống thao tác.
Sân chờ, vị trí bốc dỡ và hướng tiếp cận cửa kho.
Bãi đỗ xe của nhân viên, khách và phương tiện vận tải.
Lối đi bộ và các điểm giao cắt với xe hàng.
Khu vực bốc dỡ cần đủ không gian để hoạt động mà không gây ùn tắc hoặc cản trở tuyến giao thông chính.
4. An toàn cháy và khả năng tiếp cận chữa cháy
An toàn cháy cần được xem xét ngay từ phương án tổng mặt bằng. Các nội dung quan trọng gồm khoảng cách phòng cháy giữa công trình, đường và bãi đỗ cho xe chữa cháy, lối tiếp cận, nguồn nước chữa cháy và vị trí thoát ra ngoài nhà. Những nội dung này được quy định trong QCVN 06:2022/BXD và cần đối chiếu cùng các sửa đổi áp dụng cho dự án.
Không nên áp dụng một khoảng cách cố định cho mọi nhà xưởng. Giải pháp phải được xác định theo đặc điểm công trình, công năng sản xuất, hàng hóa lưu trữ và yêu cầu kỹ thuật tương ứng.
Khi rà soát vận hành, cần đặc biệt lưu ý việc xe đỗ, hàng tập kết hoặc mái che bổ sung có thể chiếm dụng không gian tiếp cận chữa cháy.
5. Cao độ nền và thoát nước
Cần kiểm tra mối quan hệ giữa cao độ nền nhà xưởng, sân đường, cổng và hệ thống thoát nước bên ngoài. Phương án nên làm rõ hướng thoát nước mặt, vị trí thu nước và điểm đấu nối.
Các khu vực dễ phát sinh bất cập gồm sân bốc dỡ, chân đường dốc, cửa kho và những khoảng sân nằm giữa nhiều khối nhà.
Hệ thống nước mưa và nước thải cần được tổ chức phù hợp với tính chất dòng thải, yêu cầu xử lý và điều kiện tiếp nhận. Với nước thải sản xuất, phải xác định đặc tính và lưu lượng trước khi bố trí công trình xử lý.
6. Công trình phụ trợ và mạng lưới kỹ thuật
Trạm điện, máy phát, bể nước, nhà bơm, khu xử lý nước thải và nơi lưu giữ chất thải cần có vị trí phù hợp, thuận tiện tiếp cận để vận hành và bảo trì.
Trên tổng mặt bằng, cần phối hợp tuyến cáp, đường ống, hố ga và các công trình ngầm để hạn chế xung đột với móng, sân đường và khu vực mở rộng. Thiết bị lớn cũng cần có không gian thay thế, sửa chữa khi cần thiết.
7. Điều kiện môi trường và làm việc
Hướng nắng, hướng gió, tiếng ồn, bụi và mùi cần được xem xét theo đặc điểm khu đất và công nghệ sản xuất.
Cây xanh, khoảng trống và hướng bố trí công trình có thể hỗ trợ cải thiện cảnh quan và điều kiện làm việc. Tuy nhiên, giải pháp thông gió, xử lý bụi hoặc kiểm soát môi trường vẫn phải đáp ứng yêu cầu riêng của dây chuyền sản xuất.
8. Khả năng mở rộng và phân kỳ đầu tư
Nếu dự án có kế hoạch tăng công suất, cần xác định trước vị trí mở rộng nhà xưởng, kho và hạ tầng. Diện tích dự phòng phải gắn với khả năng tiếp cận giao thông và cấp điện, cấp nước, thoát nước.
Với dự án triển khai nhiều giai đoạn, cần kiểm tra cách tổ chức thi công để hạn chế ảnh hưởng đến khu vực đang hoạt động.
9. Sự thống nhất giữa bản vẽ và bảng chỉ tiêu
Trước khi phát hành hồ sơ, cần đối chiếu tên hạng mục, kích thước, tọa độ, cao độ và diện tích giữa bản vẽ tổng mặt bằng với các bộ môn liên quan.
Bảng chỉ tiêu sử dụng đất phải khớp với phương án thể hiện. Các điểm đấu nối, đường nội bộ và công trình phụ trợ cần được thể hiện rõ để phục vụ triển khai thiết kế và thi công.
