Bản vẽ điện nhà máy EIL Tech là tài liệu quan trọng phục vụ cho công tác thi công và lắp đặt hệ thống điện trong nhà máy sản xuất công nghiệp. Đây là bộ bản vẽ dành cho kỹ sư điện, nhà thầu thi công và đơn vị giám sát nhằm đảm bảo quá trình thiết kế, thi công đáp ứng đúng yêu cầu kỹ thuật và an toàn điện.
Bộ bản vẽ
Bộ bản vẽ trong tài liệu này được lưu dưới định dạng PDF với tên file ELECTRICAL BIKESHED.pdf. Nội dung chủ yếu tập trung vào thiết kế hệ thống điện cho nhà máy, bao gồm:
- Hệ thống điện chiếu sáng: bản thiết kế mạng lưới chiếu sáng trong khu vực nhà xưởng và các khu vực làm việc.
- Hệ thống điện động lực: các bản vẽ đấu nối, cấp điện cho máy móc, thiết bị sản xuất.
- Sơ đồ điện tổng thể: mô tả cách phân phối điện từ tủ điện đến các phân đoạn sử dụng.
- Chi tiết bản vẽ điện: phối hợp với kiến trúc nhà máy để bố trí dây điện, ống dẫn điện và thiết bị điện.
Ứng dụng
Bạn có thể sử dụng bộ bản vẽ này làm tài liệu tham khảo kỹ thuật cho các dự án nhà máy có yêu cầu tương tự về hệ thống điện công nghiệp. Tài liệu giúp chuẩn bị hồ sơ thi công, kiểm tra đối chiếu thông số kỹ thuật, lập kế hoạch mua sắm vật tư điện và giám sát thi công chính xác.
Bên cạnh đó, bộ bản vẽ còn hữu ích với đơn vị tư vấn thiết kế, giúp cập nhật phương án đấu nối điện trong nhà xưởng. Việc vận dụng đúng các chi tiết trong bản vẽ góp phần nâng cao chất lượng công trình điện và đảm bảo an toàn trong quá trình vận hành.
Nếu bạn đang tìm kiếm bản vẽ điện cho nhà máy công nghiệp, tài liệu này sẽ là công cụ hỗ trợ hiệu quả cho công việc của bạn.
Hãy bấm nút DOWNLOAD NGAY để tải về bộ bản vẽ điện nhà máy EIL Tech và tham khảo thêm các bộ tài liệu cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm thời gian và công sức.
Bộ hồ sơ gồm
- 1 file bản vẽ (1 PDF)
Danh mục bản vẽ
| STT | Tên bản vẽ | Định dạng |
|---|---|---|
| 1 | ELECTRICAL BIKESHED |

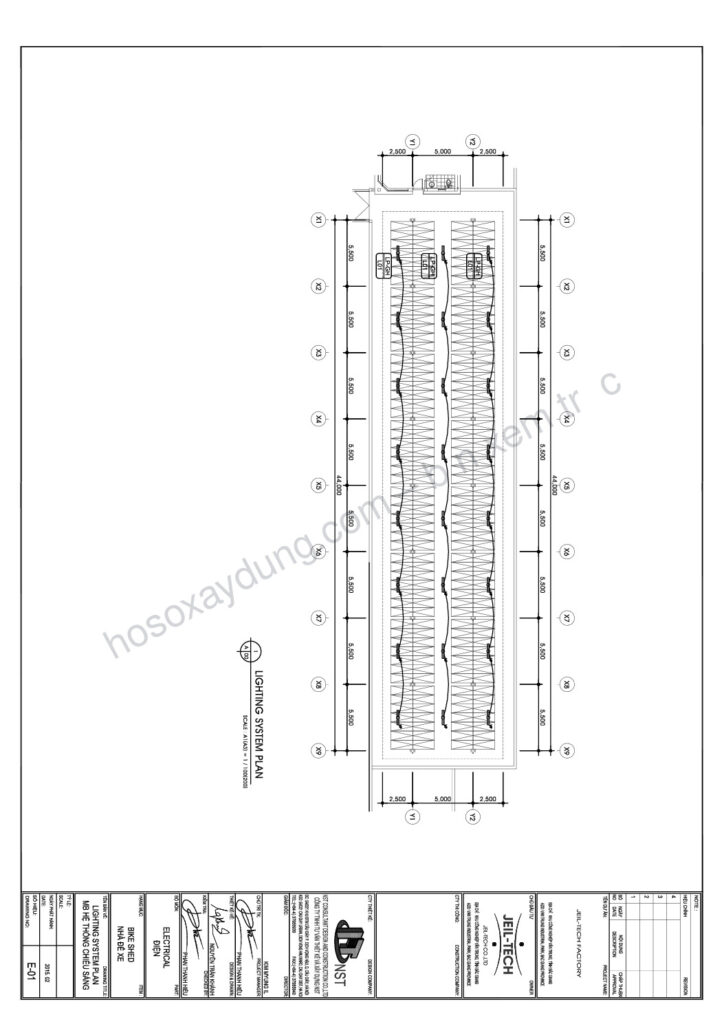

Hình ảnh xem trước
