Tổng quan mẫu nhà máy Aiden Hải Dương
Bản vẽ nhà máy Aiden tại Hải Dương là hồ sơ thiết kế kỹ thuật phục vụ thi công công trình nhà máy bao gồm các hạng mục chính như nhà trục, nhà để xe, hệ thống bể nước và công tường rào. Hồ sơ thể hiện chi tiết kiến trúc và kết cấu, được số hóa dưới định dạng CAD phù hợp cho việc triển khai thi công và tham khảo bố trí không gian.
| Hạng mục | Thông số |
|---|---|
| Loại công trình | Nhà máy |
| Phần mềm mở | AutoCAD |
| Định dạng file | DWG (CAD) |
| Số lượng file CAD | Ít nhất 9 bản vẽ chính |
| Các hạng mục chính | Nhà trục, nhà để xe, cổng tường rào, bể nước, hố ga, bể tự hoại, thiết kế móng |
Bộ bản vẽ gồm những gì
- Kiến trúc: bản vẽ nhà trục, nhà để xe, cổng tường rào, bản đồ tổng thể (General-plan.dwg)
- Kết cấu: chi tiết móng (KC-mong.dwg)
- Hệ thống điện nước: bản vẽ bể nước (Be-nuoc.dwg), hố ga – bể tự hoại (Septic-tank.dwg)

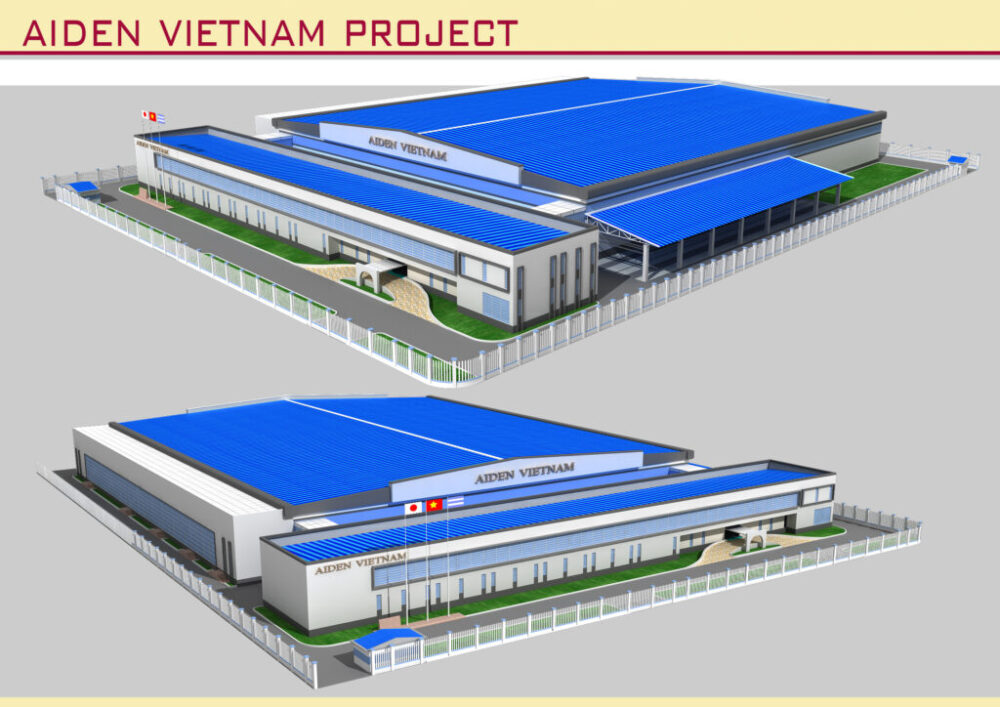

- Phối cảnh và hình ảnh minh họa: ảnh JPEG bản vẽ tổng thể (Aiden-Factory2.jpg)
Tất cả file được lưu trong thư mục AI DEN – HAI DUONG, định dạng chính là CAD (DWG) từ AutoCAD để dễ dàng mở và chỉnh sửa.
Phù hợp với ai
Hồ sơ bản vẽ này phù hợp cho kỹ sư, kiến trúc sư triển khai bản vẽ thi công, nhà thầu thi công nhà máy, chủ đầu tư muốn tham khảo ý tưởng thiết kế và bố trí không gian nhà xưởng. Ngoài ra, sinh viên ngành xây dựng có thể dùng tài liệu này để nghiên cứu và học tập về hồ sơ kỹ thuật công trình nhà máy.
Lưu ý khi sử dụng bản vẽ
- Bạn cần khảo sát hiện trạng khu đất thực tế để điều chỉnh bản vẽ cho phù hợp với quy hoạch và giấy phép địa phương.
- Chuyên gia kỹ thuật, kỹ sư kết cấu có chứng chỉ nên kiểm tra lại phần móng và kết cấu trước khi thi công để đảm bảo an toàn và hiệu quả công trình.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Hồ sơ xây dựng khuyên bạn bấm nút DOWNLOAD NGAY để tải bộ bản vẽ này và tham khảo thêm các bộ tài liệu, combo cùng chủ đề để tiết kiệm thời gian và nâng cao hiệu quả thiết kế thi công.
Hình ảnh xem trước
