Tổng quan mẫu nhà xưởng
Bản vẽ nhà xưởng Daesang (Hàn Quốc) là tài liệu thiết kế cho công trình nhà xưởng 1 tầng, có kích thước 144x60m. Hồ sơ tập trung vào kiến trúc và kết cấu nhà xưởng phục vụ thi công và giám sát xây dựng.
| Hạng mục | Thông số |
|---|---|
| Số tầng | 1 tầng |
| Kích thước | 144x60m |
| Loại công trình | Nhà xưởng |
Bộ bản vẽ gồm những gì
Bộ tài liệu dưới dạng file nén ZIP, bao gồm các bản vẽ định dạng CAD, phục vụ cho việc triển khai thi công và quản lý xây dựng nhà xưởng.
- Kiến trúc: các bản vẽ mặt bằng, mặt đứng, mặt cắt nhà xưởng và các hạng mục phụ trợ
- Kết cấu: chi tiết móng, nhịp, khung nhà xưởng với các bản vẽ kỹ thuật về thép, bê tông
- Tài liệu phụ trợ bao gồm bản vẽ các hạng mục: trạm điện, hệ thống bể nước, trạm gác, cổng hàng rào, trạm mái tôn…
- Định dạng: chủ yếu file CAD (.dwg, .dwl2, .dwl)
- Phần mềm mở được: AutoCAD và các phần mềm tương thích với file CAD
Phù hợp với ai
Bộ bản vẽ rất hữu ích cho kỹ sư, kiến trúc sư triển khai thi công nhà xưởng hoặc đơn vị tư vấn giám sát muốn tham khảo thiết kế chuẩn nhà xưởng quy mô lớn. Đồng thời, sinh viên kỹ thuật xây dựng cũng có thể sử dụng tài liệu để học tập, nghiên cứu mô hình nhà xưởng thực tế.
Lưu ý khi sử dụng bản vẽ
- Khảo sát hiện trạng đất, địa hình thực tế trước khi sử dụng bản vẽ để điều chỉnh cho phù hợp với quy hoạch và giấy phép xây dựng địa phương.
- Kỹ sư có chứng chỉ cần kiểm tra kỹ kết cấu móng và các phần chịu lực quan trọng nhằm đảm bảo an toàn khi thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản pháp luật, tiêu chuẩn hiện hành.
Bạn vui lòng bấm nút DOWNLOAD NGAY để tải bản vẽ và tham khảo thêm các combo, bộ tài liệu cùng chủ đề tại Hồ sơ xây dựng nhằm tiết kiệm chi phí và thời gian.

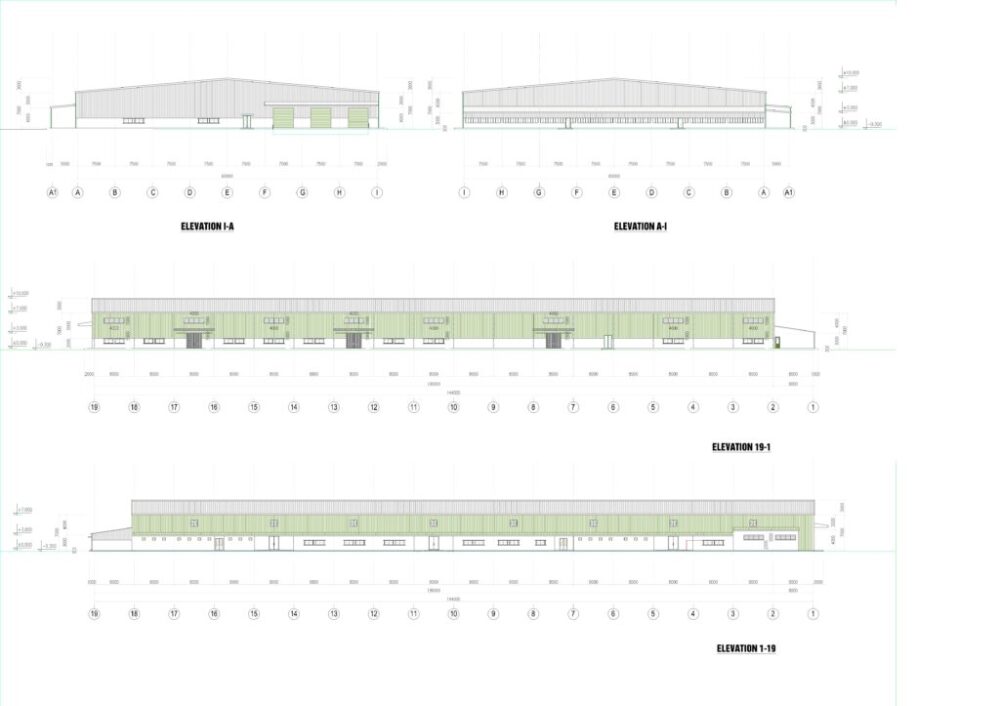

Hình ảnh xem trước
