Tổng quan mẫu nhà xưởng Seoul
Bản vẽ thiết kế nhà xưởng Seoul bao gồm hồ sơ kiến trúc và kết cấu với đầy đủ các hạng mục chi tiết phục vụ cho việc xây dựng và triển khai thi công. Bộ bản vẽ có quy mô công trình nhà xưởng công nghiệp, định dạng file CAD được đóng gói theo cấu trúc thư mục rõ ràng.
| Hạng mục | Thông số |
|---|---|
| Tên bản vẽ | Thiết kế nhà xưởng Seoul |
| Phạm vi | Kiến trúc và kết cấu |
| Số tầng | Không ghi rõ |
| Định dạng | File CAD (AutoCAD) |
Bộ bản vẽ gồm những gì
Bộ bản vẽ gồm nhiều file CAD chi tiết phân chia theo các nhóm hạng mục như kiến trúc và kết cấu. Cụ thể bao gồm:
- Hồ sơ kiến trúc bao gồm mặt bằng, mặt đứng, mặt cắt, chi tiết cửa, vật liệu hoàn thiện, bản vẽ mái tôn và các phòng chức năng như phòng bảo vệ, nhà vệ sinh, phòng trực đêm, bãi xe, kho chứa hóa chất độc hại, hàng rào cổng.
- Hồ sơ kết cấu thể hiện các chi tiết cấu tạo móng, khung thép, kết cấu mái, liên kết kết cấu thép.
- Các bản vẽ tổng mặt bằng, masterplan, liên kết bản vẽ phụ trợ, kiến trúc cảnh quan xung quanh.
Bộ hồ sơ được lưu trữ theo thư mục rõ ràng, dễ dàng mở trong phần mềm AutoCAD. Thư mục tập trung vào thiết kế kiến trúc và kết cấu, không bao gồm điện nước hay dự toán.
Phù hợp với ai
Bộ bản vẽ thiết kế nhà xưởng này phù hợp cho chủ đầu tư cần tham khảo phương án xây dựng, kỹ sư và kiến trúc sư triển khai thi công, cũng như sinh viên, người học kỹ thuật tham khảo tài liệu thực tế trong lĩnh vực thiết kế công trình công nghiệp.
Lưu ý khi sử dụng bản vẽ
- Trước khi triển khai xây dựng cần khảo sát hiện trạng đất và điều chỉnh bản vẽ theo quy hoạch, giấy phép xây dựng địa phương.
- Kỹ sư có chứng chỉ cần kiểm tra lại phần kết cấu – móng để đảm bảo an toàn kết cấu khi thi công.
- Tài liệu soạn theo quy định tại thời điểm lập; khi áp dụng cần đối chiếu và cập nhật theo văn bản hiện hành.
Bạn vui lòng bấm nút DOWNLOAD NGAY để tải tài liệu này và tham khảo thêm các bộ hồ sơ thiết kế cùng chủ đề trên Hồ sơ xây dựng để tiết kiệm chi phí và thời gian.

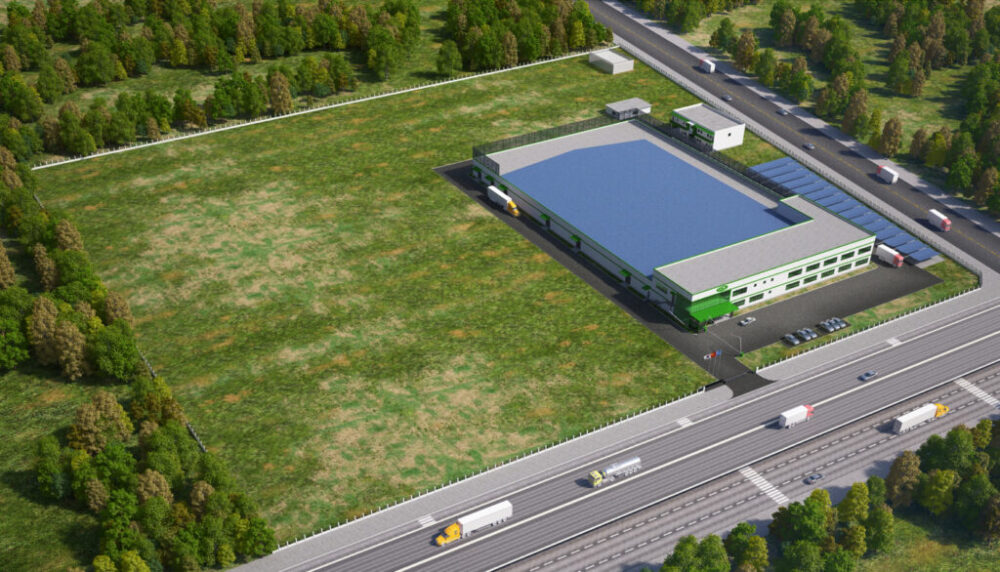

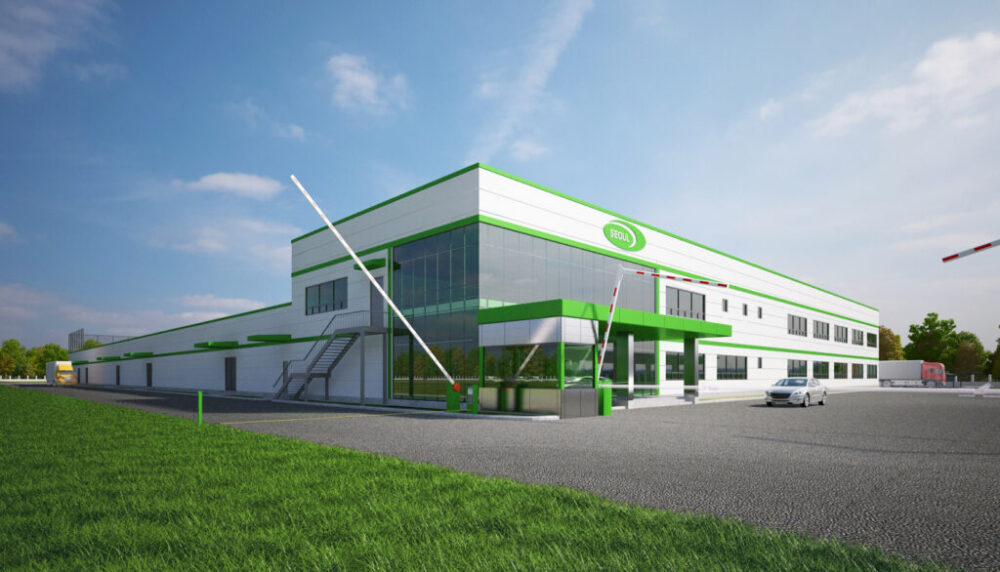

Hình ảnh xem trước
