Giằng thường có khối lượng nhỏ hơn cột và kèo nhưng là phần quan trọng của hệ làm việc không gian. Một thanh giằng vướng cửa không thể được bỏ đi chỉ vì nó trông mảnh hơn các cấu kiện chính.
Ổn định toàn nhà khác với sức chịu lực của một khung
Nhà xưởng không chỉ làm việc trong một mặt phẳng. Hệ khung, giằng, các cấu kiện liên quan và liên kết cần tạo đường truyền lực phù hợp trong không gian. Một khung ngang được tính toán riêng không thay thế các kiểm tra theo phương dọc và trong từng trạng thái xây dựng.
Phân biệt giằng mái và giằng cột
Giằng mái và giằng cột có vị trí cùng vai trò trong mô hình kết cấu được thiết kế. Chúng phối hợp với các cấu kiện khác để truyền tác động và giữ hình học phù hợp. Cách bố trí không thể quyết định chỉ bằng việc chọn vài khoang có chỗ trống.
Hồ sơ cần thể hiện cấu kiện, liên kết và các yêu cầu thực hiện. Một đường chéo trên bản vẽ kiến trúc không mô tả đầy đủ cấu tạo hoặc điều kiện làm việc của giằng.
Xà gồ và thanh chống cũng cần được phối hợp
Các cấu kiện phụ có thể tham gia đỡ bao che và tạo các điều kiện kiềm chế theo mô hình thiết kế. Vị trí, liên kết và sự liên tục có ý nghĩa đối với hoạt động của toàn hệ. Không phải bộ phận nào trông giống nhau cũng có thể thay thế lẫn nhau.
Khi thay loại tôn, đổi bước xà gồ hoặc tạo lỗ mở, cần đánh giá ảnh hưởng với các điều kiện đã được tính. Không nên coi đó chỉ là thay đổi vật liệu hoàn thiện không liên quan kết cấu.
Giải quyết xung đột với cửa và đường vận hành
Cửa lớn, lối xe hoặc thiết bị có thể xung đột với khoang giằng nếu công năng và kết cấu phát triển tách rời. Cần thể hiện sớm những vùng bắt buộc thông thoáng để nhóm thiết kế nghiên cứu giải pháp phù hợp.
Khi đã có xung đột, phải được kỹ sư đánh giá và điều chỉnh hệ cùng liên kết liên quan. Tự chuyển hoặc tháo giằng để mở cửa có thể làm thay đổi đường truyền lực và điều kiện ổn định.
Ổn định trong lắp dựng cần được thiết kế riêng
Hệ đang lắp chưa có đầy đủ liên kết, giằng và bao che như trạng thái hoàn chỉnh. HSE nhấn mạnh việc lập kế hoạch trình tự và duy trì ổn định qua các giai đoạn lắp dựng. Không thể dùng sự ổn định của công trình hoàn thiện làm bằng chứng rằng mọi bước thi công đều an toàn.
Biện pháp tạm, điều kiện thời tiết và điểm kiểm tra phải được đơn vị chuyên môn xác định trong kế hoạch phù hợp. Bài viết không cung cấp trình tự thao tác thay thế biện pháp thi công đã được phê duyệt.
Kiểm soát thay đổi và bảo trì hệ giằng
Trong sử dụng, cần giữ thông tin vị trí, cấu tạo và các thay đổi đã được chấp thuận. Khi sửa bao che hoặc bổ sung thiết bị, không che mất, cắt hoặc dùng giằng làm điểm treo nếu chưa có đánh giá.
Các dấu hiệu bất thường như liên kết lỏng, biến dạng hoặc ăn mòn cần được kiểm tra bởi người có chuyên môn. Không chỉ xử lý bề mặt rồi kết luận hệ đã đáp ứng nếu chưa đánh giá nguyên nhân và mức ảnh hưởng.
Bảng kiểm soát phương án
| Nội dung | Cần làm rõ | Đầu ra cần kiểm tra |
|---|---|---|
| Giằng mái | Vị trí và liên hệ hệ khung | Bản vẽ và mô hình đồng bộ |
| Giằng cột | Đường truyền theo phương dọc | Khoang giằng cùng móng |
| Hệ phụ | Liên kết và điều kiện kiềm chế | Thông số được phối hợp |
| Thi công | Ổn định từng trạng thái | Biện pháp cùng điểm kiểm tra |
| Thay đổi | Cửa, tôn, thiết bị và liên kết | Đánh giá trước thực hiện |
Tình huống minh họa
Chủ xưởng muốn mở cửa xe tại khoang có giằng cột. Tháo riêng thanh chéo để lấy lối vào sẽ làm khác mô hình đã thiết kế. Cần chuyển yêu cầu công năng cho tư vấn để kiểm tra phương án thay thế và toàn bộ giao diện liên quan, thay vì xử lý tại hiện trường bằng một quyết định đơn lẻ.
Đây là ví dụ giả định để giải thích cách ra quyết định, không phải hồ sơ hay kết quả của một dự án VINACON đã thực hiện.
Thông tin nên chuẩn bị trước khi trao đổi phương án
- Mặt bằng công năng và vùng cần thông thoáng.
- Hồ sơ khung, giằng và liên kết.
- Các cấu kiện phụ cùng dữ liệu bao che.
- Biện pháp và trạng thái thi công.
- Hồ sơ thay đổi, hiện trạng và kế hoạch kiểm tra.
Câu hỏi thường gặp
Giằng nhỏ có thể bỏ khi đã lợp tôn không?
Không thể suy ra như vậy. Vai trò từng cấu kiện phụ thuộc mô hình và thiết kế; mọi thay đổi cần được đánh giá trước.
Hình minh họa có đủ để bố trí giằng cho một xưởng không?
Không. Hình trong bài giải thích khái niệm, không thay tính toán, bản vẽ kết cấu và biện pháp thi công.

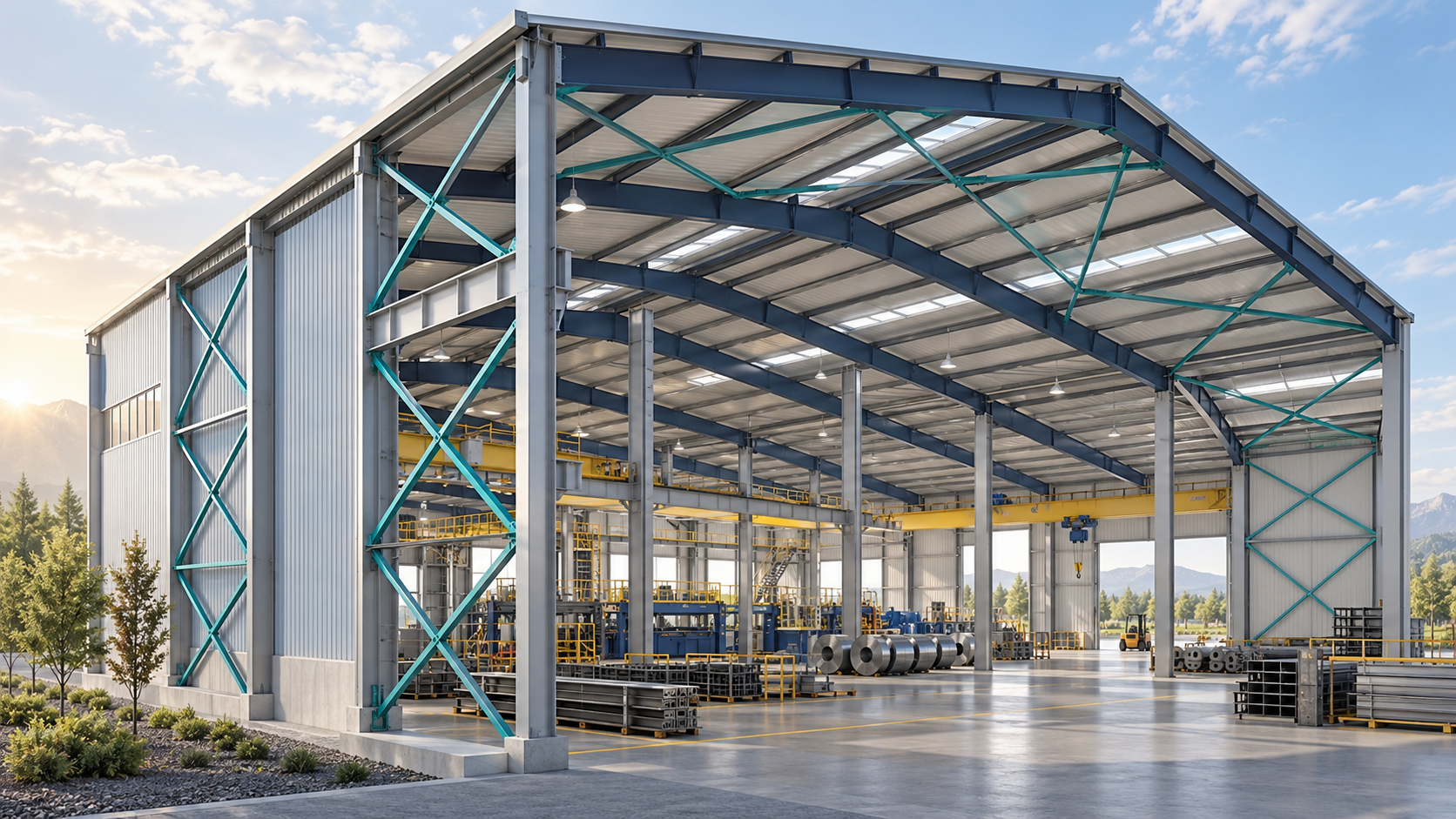

Tài liệu quốc tế được dùng để tham khảo nguyên lý; không thay thế quy định áp dụng cho dự án tại Việt Nam. Hình ảnh đại diện là minh họa ý tưởng tạo bằng AI, không phải ảnh dự án thực tế.
