Cầu trục ảnh hưởng khung, móng, đường chạy và chiều cao sử dụng của nhà xưởng. Chọn thiết bị và chọn kết cấu phải được phối hợp từ đầu thay vì xử lý riêng từng phần.
Sức nâng không phải thông số duy nhất
Hai cầu trục cùng sức nâng có thể có cấu hình, tải bánh, yêu cầu khoảng không và chế độ làm việc khác nhau. Vì vậy, chỉ ghi sức nâng dự kiến chưa đủ để kỹ sư thiết kế hệ đỡ. Cần bộ dữ liệu thiết bị và cách vận hành được thống nhất giữa chủ đầu tư, tư vấn và nhà cung cấp.
Xác định vùng nâng và hành trình hàng
Hãy mô tả điểm nhận, điểm đặt và kích thước vật nâng. Vùng làm việc phải xét cả khả năng tiếp cận của móc và đường di chuyển của hàng, không chỉ hình chiếu đường chạy trên mặt bằng. Các máy hoặc khu vực nằm ngoài phạm vi tiếp cận có thể cần giải pháp khác.
Chiều cao nâng phải được phối hợp với cấu hình cầu trục, ray, dầm và mái. Không lấy chiều cao móc yêu cầu làm trực tiếp chiều cao công trình; phải kiểm tra toàn bộ khoảng không liên quan theo dữ liệu thiết bị.
Cung cấp chế độ làm việc và tải cho kết cấu
Nhóm thiết kế cần dữ liệu tải cùng các tác động liên quan do nhà cung cấp xác định, tương ứng cấu hình và cách sử dụng. Tần suất nâng, hành trình và các điều kiện vận hành ảnh hưởng lựa chọn thiết bị cũng như các kiểm tra của hệ đỡ.
Không tự cộng sức nâng vào tải mái hoặc dùng một tải phân bố chung để thay thông số cầu trục. Hồ sơ cần xác định rõ dữ liệu nào đã xác nhận và dữ liệu nào còn là giả định nghiên cứu.
Phối hợp đường chạy, cột và móng
Đường truyền lực từ cầu trục qua ray, dầm, cột và móng phải được xét đồng bộ. Liên kết, biến dạng và điều kiện hình học có thể ảnh hưởng vận hành dù từng cấu kiện được xem riêng có đủ khả năng chịu lực.
Cần phối hợp vị trí dầm, vai cột và các hệ giằng với cửa, lối đi và hệ thống kỹ thuật. Những thay đổi tại một bộ môn phải được chuyển cho các bên liên quan trước khi gia công hoặc lắp đặt.
Dành không gian cho kiểm tra và bảo trì
Thiết bị cần được tiếp cận kiểm tra, sửa chữa và thay thế theo yêu cầu nhà cung cấp và phương án an toàn phù hợp. Không nên đợi lắp xong rồi mới tìm vị trí tiếp cận hoặc cách đưa bộ phận lớn ra ngoài.
Các công việc trên cao, thử nghiệm và khai thác phải do đơn vị, nhân sự có trách nhiệm chuyên môn thực hiện theo quy trình phù hợp. Bài viết này là hướng dẫn chuẩn bị đầu vào, không phải chỉ dẫn lắp đặt hoặc vận hành cầu trục.
Quản lý nhu cầu tăng sức nâng về sau
Nếu dự kiến nâng cấp, hãy đưa kịch bản đó vào nhiệm vụ để được đánh giá từ đầu. Việc còn khoảng trống trong xưởng không chứng minh hệ cột, dầm và móng có thể tiếp nhận cầu trục lớn hơn.
Khi đổi thiết bị, cần đối chiếu dữ liệu mới với hồ sơ thiết kế và kiểm tra hiện trạng. Giới hạn sử dụng nên được lưu cùng hồ sơ bàn giao để tránh quyết định chỉ dựa trên kinh nghiệm vận hành.
Bảng kiểm soát phương án
| Nội dung | Cần làm rõ | Đầu ra cần kiểm tra |
|---|---|---|
| Vùng nâng | Điểm nhận, đặt và hành trình | Mặt bằng phạm vi tiếp cận |
| Thiết bị | Cấu hình, sức nâng, chế độ làm việc | Dữ liệu nhà cung cấp |
| Tải | Tác động tại đường chạy và hệ đỡ | Thông số thiết kế được xác nhận |
| Khoảng không | Móc, cầu trục, dầm, mái, kỹ thuật | Mặt cắt phối hợp |
| Khai thác | Bảo trì, thử nghiệm và thay thế | Kế hoạch tiếp cận phù hợp |
Tình huống minh họa
Một xưởng chọn chiều cao mái trước khi nhận thông số cầu trục. Khi thiết bị được chốt, chiều cao nâng thực tế không đạt mục tiêu vì phải dành chỗ cho cụm cầu trục và khoảng không liên quan. Cần phối hợp mặt cắt công năng từ đầu, tránh giải quyết bằng cách tự ý thay đổi dầm hoặc ray.
Đây là ví dụ giả định để giải thích cách ra quyết định, không phải hồ sơ hay kết quả của một dự án VINACON đã thực hiện.
Thông tin nên chuẩn bị trước khi trao đổi phương án
- Kích thước và khối lượng các nhóm vật nâng.
- Điểm nhận, điểm đặt, hành trình và chiều cao móc.
- Cấu hình, chế độ làm việc và dữ liệu tải thiết bị.
- Mặt bằng cột, cửa và hệ thống kỹ thuật.
- Yêu cầu bảo trì cùng kịch bản nâng cấp.
Câu hỏi thường gặp
Có thể bổ sung cầu trục cho xưởng đã xây không?
Cần khảo sát, đối chiếu hồ sơ và đánh giá hệ đỡ cùng công trình. Không mặc nhiên sử dụng cột, móng hoặc khung sẵn có.
Hai thiết bị cùng sức nâng có thể thay thế trực tiếp không?
Cần kiểm tra toàn bộ thông số liên quan, đặc biệt tải truyền, cấu hình, khoảng không và chế độ làm việc.

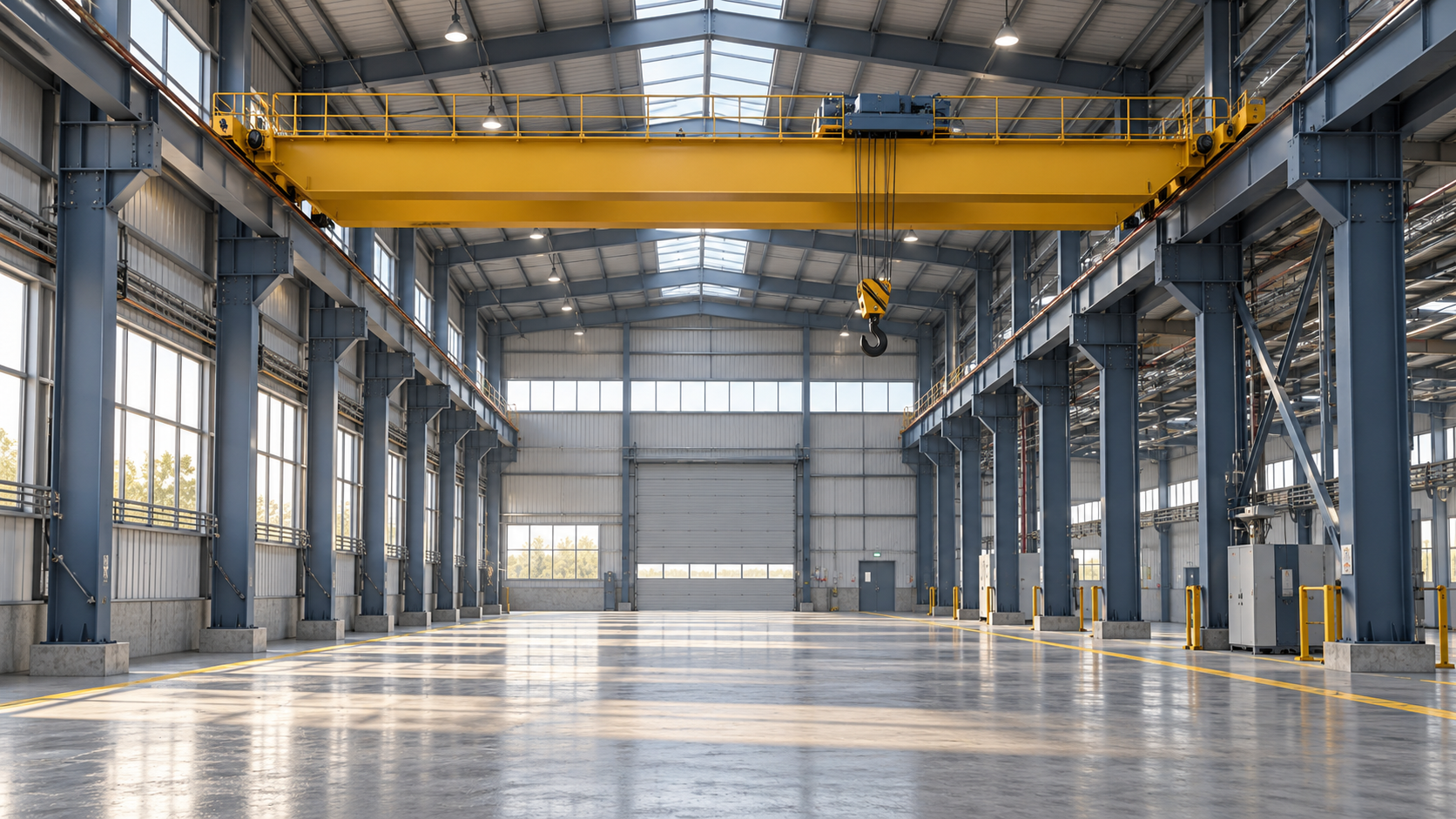

Tài liệu quốc tế được dùng để tham khảo nguyên lý; không thay thế quy định áp dụng cho dự án tại Việt Nam. Hình ảnh đại diện là minh họa ý tưởng tạo bằng AI, không phải ảnh dự án thực tế.
